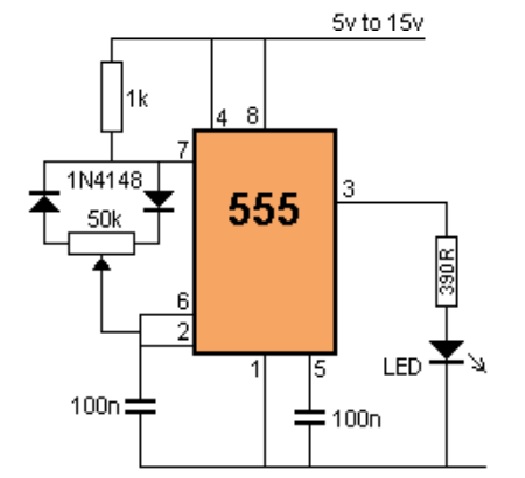

این مدار به عنوان یک دیمر برای LED ها میشه استفاده کرد ، و میشه در بازه های 5% تا 95% نور Led رو کنترلش کرد ، فقط توجه کنید که خروجی این مدار جریان بیش از 200mA رو نمیتونه پشتیبانی کنه .

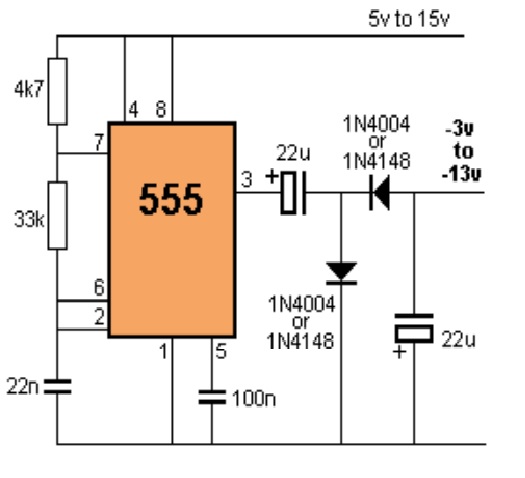

این هم یک مدار منبع ولتاژ منفی هست ، که میشه با اعمال ولتاژ 15 ولت به ورودی آی سی و گذاشتن یک پتانسیومتر در خروجی مدار ، ولتاژ های منفی در بازه ( 3- ) ولت تا (13-) ولت رو در خروجی دریافت کرد.

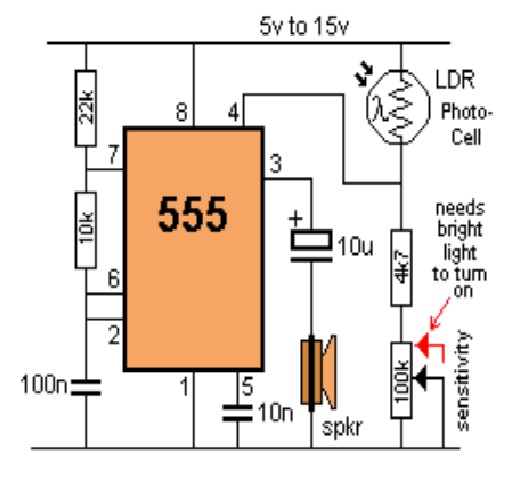

اینم یه مدار فتوسل ، منتهی تغیراتی که نیازه تو این مدار انجام بدید اینکه به جای بلنگوی داخل مدار ، شما باید یه مدار فعال ساز رله استفاده کنید و خروجی مدار رو یه رله قرار بدید.حساسیت مدار رو هم میشه با مقاومت متغیر که داخل مدار هستش تغییر داد.
در این مدار تا زمانی که هیچ ترانزیستوری در مدار نباشد led های به ترتیب روشن خاموش میشن ، با قرار دادن ترانزیستور سالم بر روی مدار ، بسته به نوع ترانزیستور فقط یکی از led ها چشمک میزنه ، و اگر ترانزیستور اتصال کوتاه باشه هیچ کدوم از led ها روشن خاموش نمیشه و اگر ترانزیستور اتصال باز باشه هر دو led با هم خاموش و روشن میشن. مشاهده فایل‌پیوست 185185
