مجموعه مدارات درخواستي از اقای رجبی

[gadraj]

من مداری از آقای رجبی در خواست کردم ولی جوابی ندادین دوباره می پرسم مداری بااین مشخصات منبع تغذیه ورودی 220acولت خروجی 0تاdc50ولت باجریان خروجی 3آمپر لطفا جواب بدهید

سلام :
بازم پست تكراري ....
دوست عزيز مثل اينكه بار اول تون هست كه در انجمن ها شروع بكار ميكنيد ...
به هر حال قبل از ايجاد پست توصيه ميكنم مقررات و قوانين استفاده از انجمن را مطالعه كنيد و اينقدر پست اسپم ندهيد كه مشمول اعمال قوانين سايت مي شويد .
موفق باشيد .



[arash3400]

سلام
اگر ممكن هست كوچيكترين شارژ اتوماتيك 12 ولت 1.5 امپر
اگر شارژر وقتي به باطري وصل نيست از باطري خروجي 12 رگوله بدهد كه عاليه
نوع باطري باطري خشكي كه روي موتورهست ولي كوچك و با آمپر كم
تشكر



[gadraj]

سلام
اگر ممكن هست كوچيكترين شارژ اتوماتيك 12 ولت 1.5 امپر
اگر شارژر وقتي به باطري وصل نيست از باطري خروجي 12 رگوله بدهد كه عاليه
نوع باطري باطري خشكي كه روي موتورهست ولي كوچك و با آمپر كم
تشكر

سلام :
ارش جان اين مدار تست شده هست و در صورت حذف راديات الومينيم و نصب رگولاتور در بدنه فلزي موتور يكي از بهترين رگولاتورهاو كوچكترين... كه مورد اطمينان و كاربردي عمومي دارد .
خروجي تا 2 امپر در صورت استفاده از نوع پلاستيكي و 5 امپر با بدنه فلزي .{استفاده از بدنه پلاستيكي براي طرح شما توصيه ميشود } .

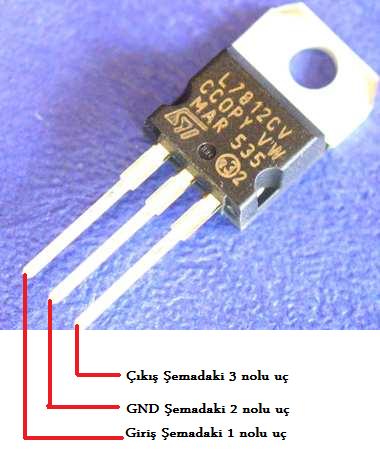

براي سهولت استفاده خلاصه ديتاشيت هر دو نوع را در با شماره كاربردي پايه هايشان در شكل مي بينيد .

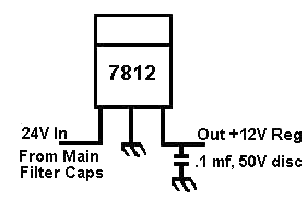

براي استفاده 12 ولت از باتري معمولا نيازي به رگولاتور نميباشد در صورت ضرورت طبق شكل از رگولاتور ديگري {7812} بايد استفاده كنيد .
موفق باشيد .



[arfan96]

با سلام:
به يك مدار و نرم افزار براي پرگرام كردن آيسي ايپرام 24LC08 احتياج دارم
لطفآ يك مورد مناسب معرفي كنيد كه جواب بدهد. نمونه موجود دراين لينك را ساختم
اما جواب نداد . http://www.irantk.ir/showthread.php?t=6380
باتشكرفراوان
موفق باشيد.



[gadraj]

با سلام:
به يك مدار و نرم افزار براي پرگرام كردن آيسي ايپرام 24LC08 احتياج دارم
لطفآ يك مورد مناسب معرفي كنيد كه جواب بدهد. نمونه موجود دراين لينك را ساختم
اما جواب نداد . http://www.irantk.ir/showthread.php?t=6380
باتشكرفراوان
موفق باشيد.

سلام :
دوست عزيز توضيحات در متن و نقشه ها كامل و رسا ميباشد مشكلي كه داريد به تشريح بيان كنيد تا راهنمايي كنم { نمونه موجود دراين لينك را ساختم اما جواب نداد } براي راهنمايي كافي نيست .
در همون بخش كپي كن ايپرام ها ساده تر و تست شده هستند ميتونيد از همون طرح هم استفاده كنيد كه نيازي به كامپيوتر و.... هم ندارد .
http://www.irantk.ir/showthread.php?t=5694
موفق باشيد .



[arfan96]

سلام :
دوست عزيز توضيحات در متن و نقشه ها كامل و رسا ميباشد مشكلي كه داريد به تشريح بيان كنيد تا راهنمايي كنم { نمونه موجود دراين لينك را ساختم اما جواب نداد } براي راهنمايي كافي نيست .
در همون بخش كپي كن ايپرام ها ساده تر و تست شده هستند ميتونيد از همون طرح هم استفاده كنيد كه نيازي به كامپيوتر و.... هم ندارد .
http://www.irantk.ir/showthread.php?t=5694
موفق باشيد .

سلام:
اشكال اين است كه دستگاه شناسايي نمي شود. همينكه روي هاردور تست كليك ميكنم نرم افزار اوريون ارور ميده و برنامه بسته ميشه .
از نرم افزارهاي ديگه مثل پاني پروگ استفاده كردم كه خطاي عدم شناسايي داد .با توجه به اينكه پرت پرينتر سالم است lpt1 . و مدار هم بطور دقيق چك شده
به نظر شما اشكال از چيست و چه كار بايد كرد؟
باثشكر.



[gadraj]

سلام:
اشكال اين است كه دستگاه شناسايي نمي شود. همينكه روي هاردور تست كليك ميكنم نرم افزار اوريون ارور ميده و برنامه بسته ميشه .
از نرم افزارهاي ديگه مثل پاني پروگ استفاده كردم كه خطاي عدم شناسايي داد .با توجه به اينكه پرت پرينتر سالم است lpt1 . و مدار هم بطور دقيق چك شده
به نظر شما اشكال از چيست و چه كار بايد كرد؟
باثشكر.

سلام :
اگر اطمينان از سالم بودن LPT داريد ؟!
در مونتاژ و سربندي سوكت ها يا در مدار مشكل داري كه LPT سيستم شما - پروگرامر ساخته شده را نمي شناسد در ضمن ممكن هست با تغيير در پورت LPT از
سر برگ setup lpt adress نتيجه بگيريد .
يك بار ديگه طبق نقشه ها مونتاژ خود را چك كنيد .
موفق باشيد .



[arfan96]

سلام :
اگر اطمينان از سالم بودن LPT داريد ؟!
در مونتاژ و سربندي سوكت ها يا در مدار مشكل داري كه LPT سيستم شما - پروگرامر ساخته شده را نمي شناسد در ضمن ممكن هست با تغيير در پورت LPT از
سر برگ setup lpt adress نتيجه بگيريد .
يك بار ديگه طبق نقشه ها مونتاژ خود را چك كنيد .
موفق باشيد .

سلام:
لطفآ اگر ممكن است يك بار شما نرم افزارش را اجرا كنيد ببينيد ارور ميدهد يا خير
شايد اشكال از آن باشد چون پرت پرينتر كار ميكند. مدار را منتاژ كرده ام و تك تك
اتصالات را با اهم متر چك كردم و براي تغذيه هم از باتري 9ولتي استفاده شده.
با تشكر.



[gadraj]

سلام:
لطفآ اگر ممكن است يك بار شما نرم افزارش را اجرا كنيد ببينيد ارور ميدهد يا خير
شايد اشكال از آن باشد چون پرت پرينتر كار ميكند. مدار را منتاژ كرده ام و تك تك
اتصالات را با اهم متر چك كردم و براي تغذيه هم از باتري 9ولتي استفاده شده.
با تشكر.

سلام :
وقتي سخت افزار نباشد طبيعي است كه ايرور خواهم گرفت بايد براي اجراي صحيح نرم افزار ابتدا سخت افزار به lpt pc وصل شود و سپس تست صحيح و نتيجه گرفته شود متاسفانه من از اين سخت افزار استفاده نميكنم .
موفق باشيد .



[mohsen256]

با سلام خدمت اقای رجبی....
من یه سوال داشتم ..میخواستم بدونم که ایا دستگاهی میشه ساخت که بیشتر پرندگان مزاحم رو دور کنه ...من شنیدم با امواج التراسونیک میشه...اگه شما مداری در این زمینه دارین ممنون میشم که بذارین ..میخوام بردش قوی باشه والبته تست شده باشه اخه من زیاد مدار از اینترنت گرفتم ولی اکثرا کار نمیکنن....با تشکر
