مجموعه مدارات درخواستي از اقای رجبی

[gadraj]

با سلام من حدود تقریبا یک ماه است که در پست قبلی سوال کردم ولی هیچکس جواب سوالم را نداد .درهر صورت دیگه از خیرش گذشتم.با تشکر

با سلام :
دوست عزیز به پست ها و درخواست های تکراری بلا محل پاسخ داده نمیشه !! وقتی تاپیک مستقلی برای دستگاه های صوتی و امپلی فایر ها با مدارات متنوع و .... موجود هست چه لزومی به تکرار همان مدارات و پاسخ ها در اینجا ؟؟؟؟؟؟؟؟؟
به تاپیک فوق مراجعه و مطالعه نمایید اگر مشگل تان حل نشد همونجا پیام بزارید .
با تشکر .
موفق باشید .



[m-j]

با سلام خدمت جناب رجبی من تصور می کردم چون مدار می خواستم باید در این قسمت مطرح می کردم به هر حال از راهنماییتان متشکرم



[m-j]

با سلام به استاد محترم جناب رجبی:
اگر برایتان ممکن است مداری برای تست ترانزیستور قرار دهید



[gadraj]

با سلام به استاد محترم جناب رجبی:
اگر برایتان ممکن است مداری برای تست ترانزیستور قرار دهید

با سلام :

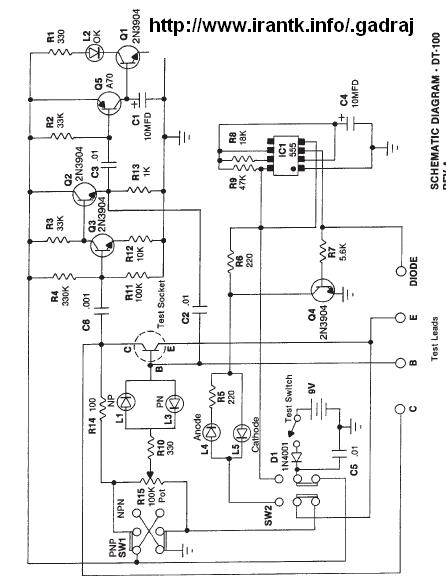

دوست عزيز يكي از بهترين مدارات ساخته شده جهت تست ترانزيستورها را تقديم ميكنم كه كارايي كامل و جالبي داره و ساخته شده اين مدار به صورت يك تستر تجارتي به قيمت هاي بالايي در بازارهاي الكترونيكي به فروش ميرسد .
دانلود كنيد توضيحات در منبع اصلي كامل ميباشد ..
با تشكر .
موفق باشيد .



[mohammad6226422]

درخواست مدار قوس الكتريكي

با سلام خدمت استاد عزيز
من مداري ميخوام كي با اون بشه قوس الكتريكي به اندازه 10 الي 15 سانت توليد كرد
لطفا راهنمايي كنيد
با تشكر



[gadraj]

با سلام خدمت استاد عزيز
من مداري ميخوام كي با اون بشه قوس الكتريكي به اندازه 10 الي 15 سانت توليد كرد
لطفا راهنمايي كنيد
با تشكر

با سلام :
دوست عزيز بهتر بود محل و مورد مصرف را نيز اشاره كنيد .
مثلا نوعي از توليد كننده هاي قوس الكتريكي كه معمولا در شوكر ها مورد استفاده قرار ميگيره با نوع ديگه اي كه صرفا در جوشكاري با گازهاي اتشزا و يا در دستگاه هاي اسپارگ صنعتي مورد استفاده داره و يا در دستگاه هايي نظير حشره كش ها و همچنين سيستم جرقه زني و احتراق موتور و....... كه كلي با هم فرق دارن و.....

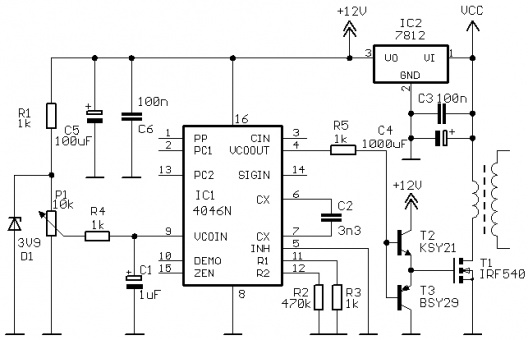

--- مداري براتون در نظر گرفتم كه در حين سادگي قادر است تا حدود 35 سانتي جرقه توليد كند كه با استفاده از يك هايولتاژ تلويزيونهاي قديمي سياه سفيد استفاده كرده ام خروجي مدار را به سيم پيچ توليد كننده 24 ولت ورتيكال اعمال كنيد و از خروجي hv ‌كه بايد بدون ديود tv باشد قوس الكتريكي را تحويل بگيريد .
توصيه ايمني (هنگام كار با خروجي ولتاژ خيلي بالا نكات ايمني را در نظر بگيريد ممكن است {اتش زا بودن و سوختن نقاط تماس بدني و ..... )
كل مدار با 12 ولت هم كار ميكند ولي با 24 ولت dc به عنوان ولتاژ vcc بهترين نتيجه را خواهيد داشت .
با تشكر .
موفق باشيد .



[mirzagasemi]

با سلام!
من یک ups دارم که ولتاژ باتری آن از دو عدد باتری 12 (24 ولت) تامین میشه.ولی من میخوام این ولتاژ رو از یک باتری 45AH 12 رنو تامین کنم.مجبورم یک مبدل 12 به 24 با توان 1250 VA تهیه کنم.لطفا در این زمینه راهنمایی بفرمایید.



[mirzagasemi]

سلام
من یک سوال فنی دارم.
آیا دستگاهی وجود دارد که از یک طرف فیبر چاپی دریافت کنه و از طرف دیگر نقشه را به آن بدهیم و فیبر چاپ شده تحویل بگیریم؟



[gadraj]

سلام
من یک سوال فنی دارم.
آیا دستگاهی وجود دارد که از یک طرف فیبر چاپی دریافت کنه و از طرف دیگر نقشه را به آن بدهیم و فیبر چاپ شده تحویل بگیریم؟

با سلام :

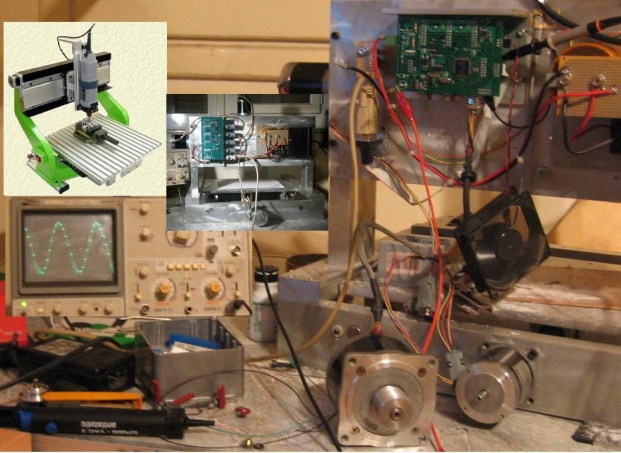

دوست عزيز بله دستگاه هاي ميكرو cnc { روبات } موجود هستند كه فيلم شماتيك را با فرمت مخصوصي وارد دستگاه cnc ميكنند و از فيبر يك پارچه مسي دار در اندازه لازم موجود در محل {مخزن فيبر دستگاه } تكه مدار چاپي را بريده و pcb اماده را تحويل ميدهند { درضمن امكان مونتاژ كاري هم دارند } البته كاربري اين دستگاهها به اين سادگي نيست و تبحر و اموزش هاي تخصصي حرفه اي و برنامه نويسي مخصوص خود را دارند ولي انچه حايز اهميت است اينكه وجود چنين دستگاه هاي پيشرفته با بهره گيري از روبات ها ميسر گرديده است .
با تشكر .
موفق باشيد .



[gadraj]

با سلام!
من یک ups دارم که ولتاژ باتری آن از دو عدد باتری 12 (24 ولت) تامین میشه.ولی من میخوام این ولتاژ رو از یک باتری 45ah 12 رنو تامین کنم.مجبورم یک مبدل 12 به 24 با توان 1250 va تهیه کنم.لطفا در این زمینه راهنمایی بفرمایید.

با سلام :
دوست عزيز اين دوباره كاري توصيه نمي شود زيرا با اين كار تان اتلاف انرژي بيشتري خواهيد داشت {حدود 50 در صد در مبدل 12 به 24 و در همين حدود در يو پي اس } .
توصه مي شود يا ups خود را به 12 ولتي تغيير دهيد و يا اينكه {ترجيحا} همون 24 ولت را بكار بريد .
با تشكر .
موفق باشيد .
