سلام :
بازار هست در صورت عدم دسترسي ميتونيد با رعايت پايه ها از lm324 و يا lm358 استفاده كنيد .
{كيفيت بالا بااستفاده از tl064/62 در وروديهاي ميكروفون با امپدانس بالا خيلي محسوس خواهد بود }
موفق باشيد .

با سلام
یک سوال درفایل pdf یک شماتیک هست و یک pcb در شماتیک شماره ی ای سی tl064هست ولی در pcb شمارهی ای سیtl072cpمی با شد من به با زار رفتم وهر جفت ای سی ها در بازار موجود بود
وتفاوت این دو ای سی در پایه هاش هست tl072=8 tl062=14
در ضمن در شماتیک پایه ها مشخص نشده
با تشکر



[arfan96]

با سلام
يك مدار ترموستات دقيق براي دستگاه جوجه كشي ميخواستم
با تشكر
موفق باشيد.



[jooly]

کسی جواب نمیده



[gadraj]

کسی جواب نمیده

سلام :
{ pcb مدار هم مهم هست به pcb مدار دقت كنيد تا كدام يكي بكار رفته از همون نوع استفاده كنيد } .
اگر به ديتا شيت ايسي مراجعه كنيد كامل توجيه مي شويد كه در اپ امپ ها با توجه به نياز طرح به تعداد اپ امپ ايسي انتخاب ميكنند حال اگر مدار شما فقط با يك اپ امپ كار ميكنه در اين صورت تهيه يك ايسي 8 پايه اي {72} و اگر بيش از دو اپ امپ بكار رفته نوع 14 پين بايد تهيه كنيد و از طرفي در بازار ايران معمولا قيمت 8 پايه با 14 پايه چندان فرقي ندارد لذا بهتر است از نوع 14 پين و از اپ امپ هاي باقي مانده به عنوان رزرو يا بافر بيشتر استفاده كنيد .
موفق باشيد .



[jooly]

با سلام

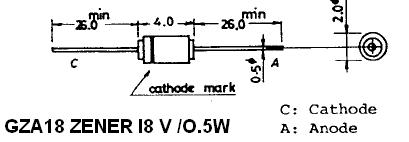

این دیود را شما میشناسید تو مشهد پیدا نشد gza18y
این هم مدارش:یک امپلی فایر پر قدرت هست
http://www.elektrotekno.com/userpix/5641_dj_atmaca_2_1.jpg



[gadraj]

با سلام
این دیود را شما میشناسید تو مشهد پیدا نشد gza18y
این هم مدارش:یک امپلی فایر پر قدرت هست
http://www.elektrotekno.com/userpix/5641_dj_atmaca_2_1.jpg

سلام :
اين يك ديود زينر 18 ولتي ميباشد نوع شيشه اي يا پلاستيكي از پسوندش مشخص ميشود .
موفق باشيد .



[arfan96]

سلام
يك ديمر با تراياك bt 137 دارم كه به يك فن هواكش وصل است
اما پس از مدتي استفاده تراياك آن خراب شده و ديگر سرعت
فن را كم نمي كند. به نظر شما اشكال از كجاست.
با تشكر
موفق باشيد.



[gadraj]

سلام
يك ديمر با تراياك bt 137 دارم كه به يك فن هواكش وصل است
اما پس از مدتي استفاده تراياك آن خراب شده و ديگر سرعت
فن را كم نمي كند. به نظر شما اشكال از كجاست.
با تشكر
موفق باشيد.

سلام :
معمولا چنين ديمرهايي به قطعات داياك {30ولتي} و ترياك و پتانسيومترش حساس هستند اين سه قطعه را تست و از سالم بودن اينها مطمين شويد .
موفق باشيد .



[m-j]

با سلام به استاد گرامي آقاي رجبي
استاد من عذر خواهي مي كنم كه مجبورم اين مدار را اينجا در خواست كنم چون تو تاپيك آمپلي فاير ها دو سه تا سوال پرسيدم اما جواب داده نشد.
استاد من مداري مي خواهم كه به بلندگو وصل شود و به اصطلاح پيك صدا را نشان دهد البته با يك ال اي دي. و ترجيحا" بدون منبع تغذيه.
با تشكر از شما.



[gadraj]

با سلام به استاد گرامي آقاي رجبي
استاد من عذر خواهي مي كنم كه مجبورم اين مدار را اينجا در خواست كنم چون تو تاپيك آمپلي فاير ها دو سه تا سوال پرسيدم اما جواب داده نشد.
استاد من مداري مي خواهم كه به بلندگو وصل شود و به اصطلاح پيك صدا را نشان دهد البته با يك ال اي دي. و ترجيحا" بدون منبع تغذيه.
با تشكر از شما.

سلام :
ببخشيد پست هاي فوق را نديده بودم .
اگر منظور شما از پيك صدا فقط {لول level } خاصي هست بايد از يك مدار تعريف شده اي كه فقط ميزان {حجم } يك صدا را در يك لول خاص نشان ميدهد {با يك ال اي دي } اين خب مدار خاصي بايد طرح شود وگرنه اگر ميخواهيد حجم صداي شما هر لولي دارد با ال اي دي نشان دهد كه مدارات جالب و تست شده اي در همين تاپيك و ارشيو مدارات الكترونيك { http://www.irantk.ir/showthread.php?t=1442} موجود هستند vumetr و نشانگر حجم صدا >>>> ميتونيد در سايت جستجو كنيد و استفاده كنيد .
موفق باشيد .
