عرض سلام و خسته نباشید خدمت شما ازشما خواهشی دارم بنده به دنبال مدار پروگرامری هستم که میکروهای سری pic و avr را توسطش برنامه ریزی کنم ولی خواهشم اینه مداری رو آپلود کنید که توسط خودتون تست شده باشه وعملی باشه(یعنی خودتون ازش نتیجه گرفته باشید نه همکاران یا دوستان تست کرده باشند ) الان مدتیه که چندین مدار را ساختم گذشته از هزینه ای که بابت خرید قطعات کردم وقتی که گذاشتم هدررفته و هیچکدوم متاسفانه جواب ندادن نقشه ها رو هم ازین سایت و در سایتهای دیگر دریافت کردم درضمن منظور بنده پروگرامری که هردو نوع این میکرو ها را برنامه ریزی کند نیست (اگرباشه که خیلی بهتره)اگر بزای هر تیپ میکرو مدار مجزا هم باشد متشکر میشم برای اطلاع شما بنده میکروهای pic18f2455 و atmega8L-16PU را مهیا کرده ام که با نقشه های قبلی اونها به نتیجه نرسیدم خوش و خزم باشید
سلام بر اساتید عزیز
من نیاز به مداری دارم(سوئیچ سلکتور) که هر چند ثانیه خودش مثلا رله اول را سه ثانیه فعال و بعد قطع و یک ثانیه بعد رله دوم را سه ثانیه فعال و بعد قطع و یک ثانیه بعد رله... مجموعا چهار رله.
پس از آخرین رله دوباره اتوماتیک از ابتدا شروع کند
اساتید لطفا راهنمایی بفرمایید
با سلام :

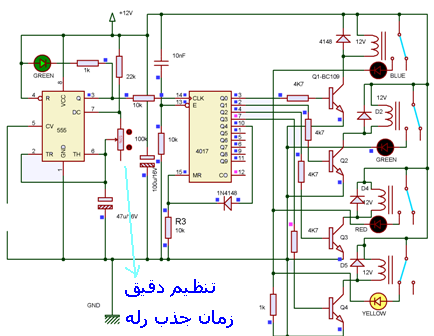

ببینید همین منظور تون همین مدار هست ؟؟؟
فایا رار را دانلود کنید کیفت بالاست همچنین اگر نرم افزار پروتیوس نصب دارید اجرا و شبیه سازی و عملکرد مدار را مشاهده کنید .
استاد ممنونم
فایل رو توی پروتئوس تست کردم
فقط در این مدار رله ها دقیقا بدون مکث تا یکی خاموش میشه بعدی روشن میشه
با تغییر کدوم قسمت میتونم بین خاموش شدن رله قبلی و روشن شدن رله بعدی در حد یک ثانیه وقفه ایجاد کنم؟
با سلام :
ببخشید حواسم برای یک ثانیه نبوده اگر زمان یک ثانیه ای برای مدت سه ثانیه کار ساز هستش میتونید از خروجی ایسی یک در میان استفاده کنید و چنانکه حتما مدت یک ثانیه نیاز هست پیام بزارید تا براتون اصلاح کنم .
موفق باشید .
