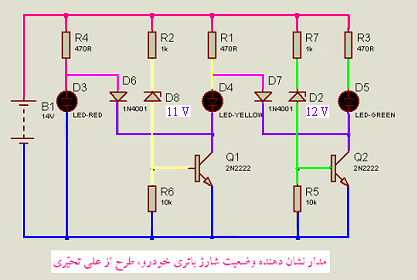

با سلام در این نقشه تحلیل مدار نشان دهنده وضعیت شارژ باتری 12 ولت را برای علاقه مندان آپلود می کنم.
1- زمانی که ولتاژ باتری کم تر از 10.5 ولت است ترانزیستور Q1 و Q2 خاموش و در نتیجه ال ای دی های D5 و D4 خاموش.(چون دیود زینر های 11 و 12 ولت با ولتاژ حدود 10.5ولت بایاس مستقیم نشده اند). وبرق از طریق مقاومت R4 470 اهم فقط ال ای دی قرهز D3 را روشن می کند. ( باتری خالی یا دشارژ).
2- زمانی که ولتاژ باتری به بیش از 11 ولت می رسد، دیود زینر D8 بایاس مستثیم شده و ترانزیستور Q1 را روشن می کند. با روشن شدن Q1 ال ای دی زرد D4 روشن می شود.(احتیاج به شارژ). با روشن شدن ترانزیستور Q1 بین امیتر و کولکتور تقریبا اتصال کوتاه شده (کم ترین اهم) و و خط منفی از کولکتور و امیتر آن گذشته و به کاتد دیود 4001 D6 و با عبور از آند آن ( سر د یگرش به ولتاژ مثبت وصل است) به آند ال ای دی قرمز وایجاد یک خط موازی کم اهم با خط منفی باعث خاموش شدن آن می شود و چون ال ای دی سبز به خاطر بایاس نشدن زینر 12 ولت آن در ولتاژ کم تر از 12 ولت هم چنان خاموش است.
3- زمانی که واتاژ باتری به بیش از 12 ولت برسد دیود زینر 12 ولت D2 بایاس مستقیم شده و باعث روشن شدن ترانزیستور Q2 و سپس باعث یک مسیر اتصال کوتاه (کم اهم) بین امیتر و کولکتور Q2 و به کاتد D7 دیود 1N4001 شده و به آند ال ای دی زرد D4 یا احتیاج به شارژ شده و چون ترانزیستور Q1 قبلا روشن بوده یک مسیر اتصال کوتاه (کم اهم) برای ال ای دی زرد را بوجود می آورد و باعث خاموش شدن این ال ای دی می گردد. و فثط ال ای دی سبز روشن باقی می ماند و فول شارژ را نشان می دهد.
4- رنگ آبی مسیر خط منفی، رنگ قرمز مسیر رنگ مثبت، رنگ سبز مسیر ولتاژ بیش از 12 ولت، رنگ زرد مسیر ولتاژ کم تر از 11 ولت را نشان می دهد. رنگ بنفش ادامه مسیر خط منفی را نشان می دهد.
