سوال: مادربرد الایت مدل fsb1333 روشن میشود تصویر نمی دهد

[اسماعیل محبی]

سلامن دوستان
مین فوق روشن میشه ولی تصویر ندارد
دیباگر کد c3 میده که به اسلات رم مربوطه
بوق بیزر هم یک بوق و سپس 7 بوق مکرر رو داره که اونم به رم مربوط میشه البته اگه درست گفته باشم

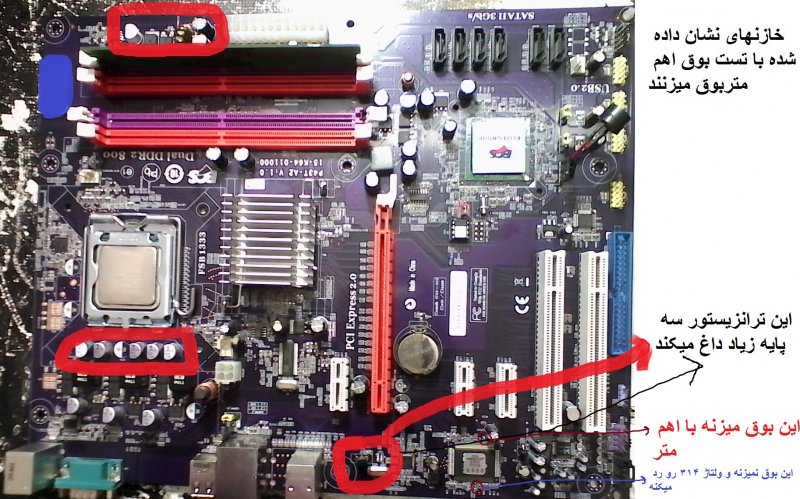

خازنهای smd اطراف i/o یکی با اهم متر بوق میزنه اون یکی نه
خازنهای اطراف cpu و رم که تو عکس هست اول بوق میزنه بعد شروع به دادن ولتاژي میکنه
ترانزیستور سه پایه داخل عکس داغ میکرد تعویضش کردم بازم داغ میکنه با اینکه نو هست
دوستان راهنماییم کنیدممنون میشم



[غفور]

پاسخ : مادربرد الایت مدل fsb1333روشن میشود تصویر نمیدهد

دوست عزیز c1 تا c3 مربوطه به سوکت سی پی یو و خود سی پی یو و رم و بایوس می باشد(با وجود کدc3 وضعیت چراغ ها رو هم اعلام کنید)
آیا شما اینا رو تعویض کرده اید؟ا
اگه آره،اول مدارpwm و ولتاژ رم (vram , vtt)و اگر امیلاتور هم دارین بذارین وضعیت چراغ ها رو اعلام کنین؟



[mosaffa]

پاسخ : مادربرد الایت مدل fsb1333روشن میشود تصویر نمیدهد

بوق بیزر هم یک بوق و سپس 7 بوق مکرر رو داره که اونم به رم مربوط میشه البته اگه درست گفته باشم

سلام وادب
این ترتیب بوق مربوط به فاز گرافیک هستش دوست عزیز



[اسماعیل محبی]

پاسخ : مادربرد الایت مدل fsb1333روشن میشود تصویر نمیدهد

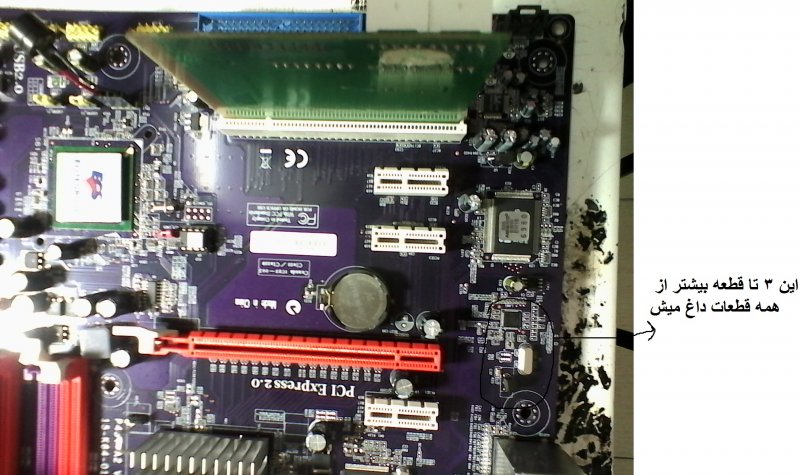

این سه تا که نشون دادم بیشتر از همشون داغ میشن منظورم همه قطعاته
هم کریستال هم ترانزیستور 3 پایه هم ای سی
در ضمن سی پی یو رو هم عوض کردم دیباگر کدش عوض شد که کد d3 میداد که مربوط به سی پی یو میشد ولی قبلی این مرحله رو رد میکرد
کارت گرافیک رو هم در اوردم ولی هیچ تاثیری نداشت


در ضمن دیباگر من 4 چراغ بیشتر نداره اونم واسه ولتاژ ها است که همشون روشنه در ضمن با سی پی یو دیگه بعد چند لحظه خاموش میشه



[مسعود نصوحی]

پاسخ : مادربرد الایت مدل fsb1333روشن میشود تصویر نمیدهد

سلام
شماره این آی سی که داغ میکنه چیه!
اون ترانزیستور هم یه رگولاتور 5 ولته و برق مورد نیاز آی سی رو تامین میکنه.کامل از مدار خارجش کن و بدون ترانزیستور مادربورد رو روشن کن ببین چی میشه



[اسماعیل محبی]

با سلام دوباره
ای سی فوق هیچ اسم یا برندی روش هک نشده
2 - ترانزیستور رو از مدار خارجش کردم دیباگر کدی ندارد دمای cpuمتعادل است زیاد داغ نمیکنه
3- مادر برد روشنه ولی همچنان هیچ تصویری ندارد



[mosaffa]

سلام وادب
دوست عزیز پل جنوبی رو ریسولد کن مشکل حل میشه.
با تشکر



[غفور]

دوست عزیز احتمال زیاد پل جنوبی مشکل داره ،در بعضی مواقع داغی قطعات اطراف چیپ جنوبی دیسکانکتی داشتن چیپ رو میرسونه ،فت مربوط به چیپ را تست بیزر بگیر ببین چه جوریه ،اگه سالم بود ریسولدش کن احتمالا جواب بگیری



[اسماعیل محبی]

دوست عزیز احتمال زیاد پل جنوبی مشکل داره ،در بعضی مواقع داغی قطعات اطراف چیپ جنوبی دیسکانکتی داشتن چیپ رو میرسونه ،فت مربوط به چیپ را تست بیزر بگیر ببین چه جوریه ،اگه سالم بود ریسولدش کن احتمالا جواب بگیری

با سلام دوباره
میشه فرق بین ریسولد و ریبال رو توضیح بدبد ممنون میشم



[غفور]

ریسولد یعنی اینکه به درجه دمای معینی هیت بگیری چیپ رو باخمیر فلکسی امتک از چهارگوشه با یه خورده حرارت و فشارباد هیتر تا مایع فلکسی قشنگ زیرچیپ نفوذ کند و این مرحله تا موقعی که فلکسی فوق به حالت حباب از اطراف چیپ بزنه بیرون (یعنی حالت دیسکانتکی و قلع مردگی بطرف میشه)
ریبال هم توسط دستگاه IR چیپ رو کلا از جاش در میارن و شابلون میزنند پایه هاش رو
