[سروش موحد]

باسلام خدمت دوستان و اساتید محترم

اگرممکنه این شماره ترانزیستور smd رو بگین چی جاش بذارم من هرچی تو کتاب گشتم پیدا نکردم یا نیست یامن نمیتونم بخونمش ممنون میشم پاسخ بدین ... 2AwAN... البته زیر w یه خط هم کشیده
باتشکر



[ali m.g]

باسلام خدمت دوستان و اساتید محترم

اگرممکنه این شماره ترانزیستور smd رو بگین چی جاش بذارم من هرچی تو کتاب گشتم پیدا نکردم یا نیست یامن نمیتونم بخونمش ممنون میشم پاسخ بدین ... 2AwAN... البته زیر w یه خط هم کشیده
باتشکر

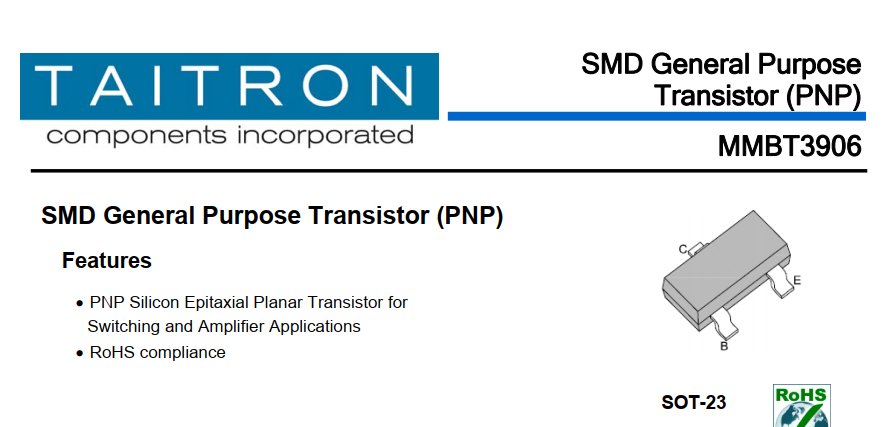

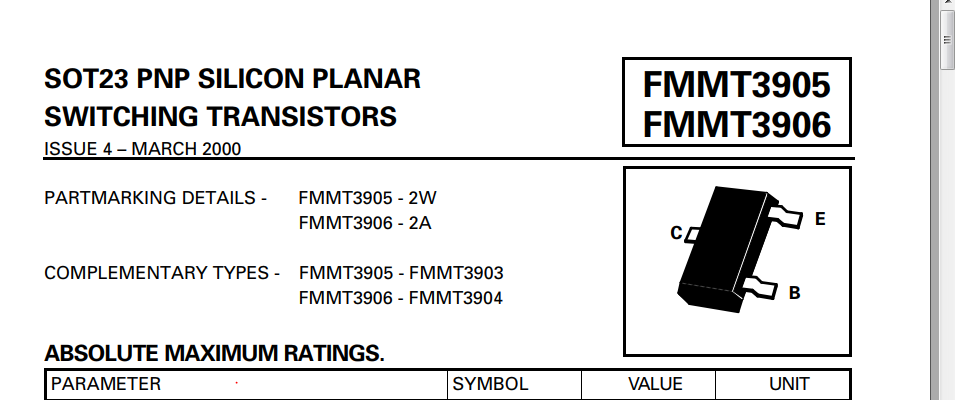

درود . اگر برداشتم درست باشه تیپ sot23 هست .یک ترانزیستور مثبت سوئیچینگ ( مصارف عمومی)

میتونید با بررسی ولتاژها و مقایسه یک ترانزیستور مثبت سوئیچینگ بکار ببندید



[ali m.g]

درود

دو تا کتاب کاربردی مشخصات و کدهای قطعات smd خدمت شما همکاران عزیز
​



[babko59]

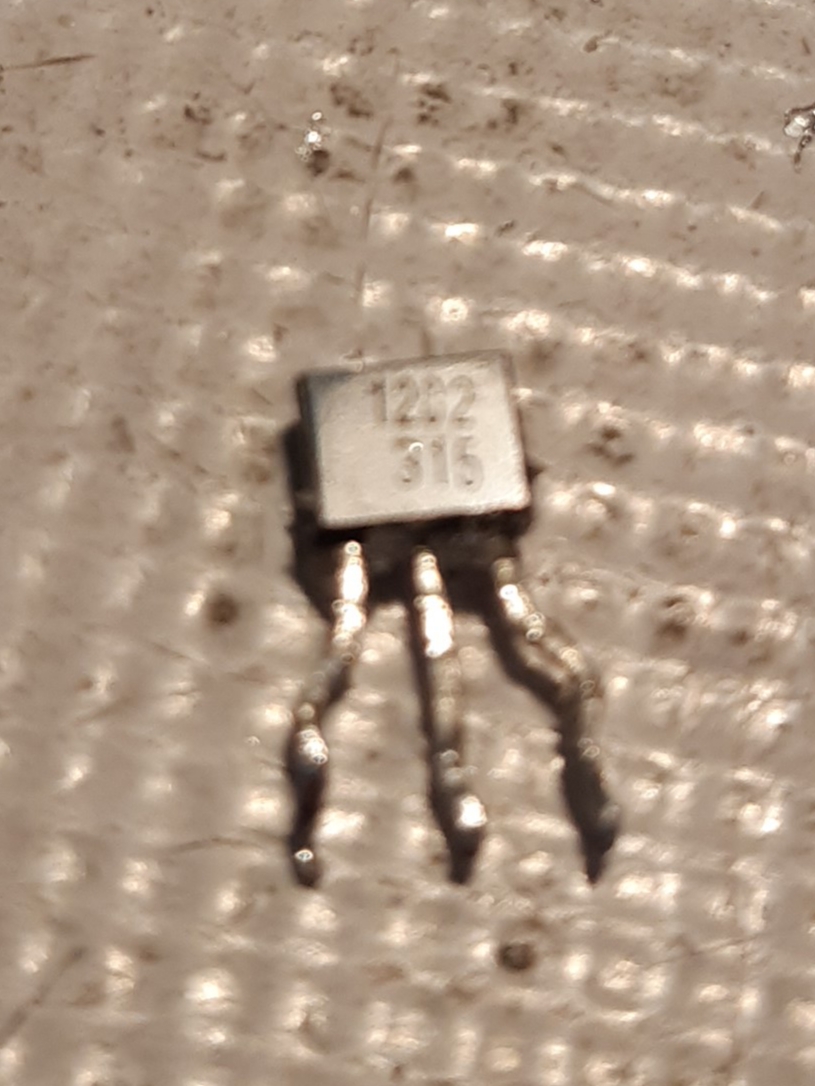

اساتید عزیز من قطعه ای بر روی برد دارم که با شماره 1202 مشخص شده و بر روی برد TROPقید شده و نمیدونم چه دیتا شیت و نوعش پیدا کنم. عکس ضمیمه میکنم لطفا کمک کنید



[ali m.g]

اساتید عزیز من قطعه ای بر روی برد دارم که با شماره 1202 مشخص شده و بر روی برد TROPقید شده و نمیدونم چه دیتا شیت و نوعش پیدا کنم. عکس ضمیمه میکنم لطفا کمک کنیدمشاهده فایل‌پیوست 175362

سلام . یکی از لینکها شماتیک انواع این شماره با تیپ های مختلف هست و یکی مشابه

https://alltransistors.com/transistor.php?transistor=57402

https://alltransistors.com/crsearch...&uce=50&ic=0.1&tj=150&ft=200&hfe=50&caps=TO92



[mehdidelta]

دوستان دو عدد ترانزیستور SMD به شماره 2E و 3E هست کسی میدونه اینا چی هستن ممنون میشم راهنمایی کنید //



[ali m.g]

دوستان دو عدد ترانزیستور SMD به شماره 2E و 3E هست کسی میدونه اینا چی هستن ممنون میشم راهنمایی کنید //

سلام . هر تو تیپ sot-23 هستند

3e معمولی ( فرکانسی VHF/UHF ) و نوع منفی

2e برای ولتاژ بالا و نوع مثبت

http://www.s-manuals.com/smd/2e

http://www.s-manuals.com/smd/3e



[salar9998]

سلام
سوال نحوه خوانده ترانسیتور های SMD دارم اگه ممکنه راهنمایی بفرمایید این ترانزیستور مشخصات چی هست
DHFS
​



[ali m.g]

سلام
سوال نحوه خوانده ترانسیتور های SMD دارم اگه ممکنه راهنمایی بفرمایید این ترانزیستور مشخصات چی هست
DHFS
​

چه تیپی هست ؟
یا تو چه دستگاهی و کدوم طبقه بکار رفته ؟
ویا تصویری ازش بزارین



[salar9998]

با درود احترام
کد ارسال شده بالا یکی اشباه هست پوزش

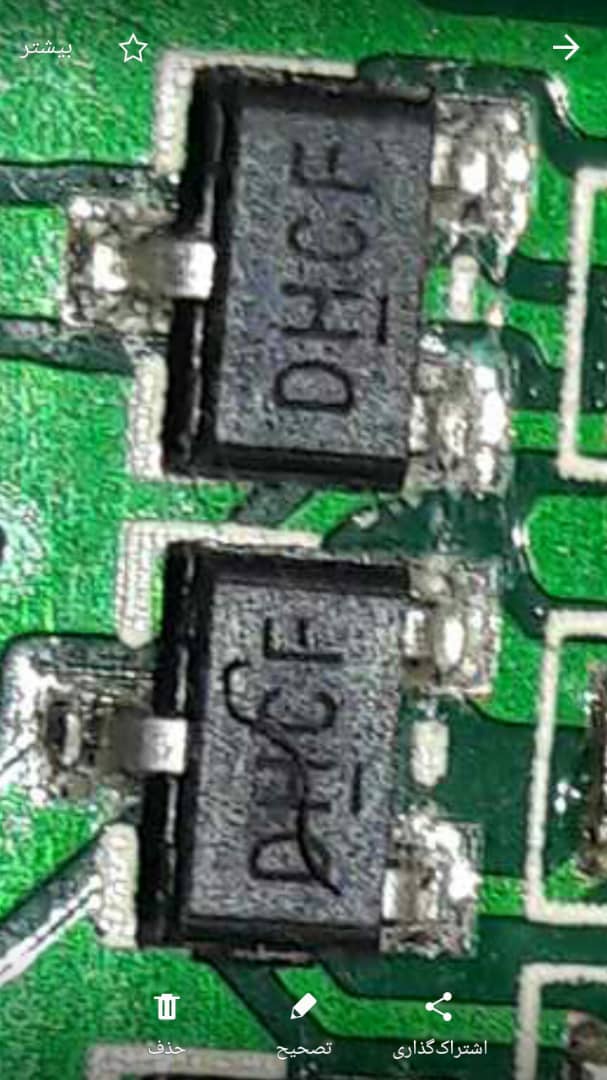

DHCF
روی عکس هم مشخصه
​
