لیست کامل کدهای قطعات اس ام دي | the SMD Code Book

[mani6]

با سلام خدمت همکار عزیز ادیسون 6969 ، این قطعه باید کریستال باشه البته با توجه به این که تصویری از قطعه قرار نداده بودید و تمام اطلاعات که داشتم همین است که مرقوم فرمودید.



[Hamid_nice]

سلام ممنون از زحماتتان من یک برد الکتریکی دارم که مقاومتهای اس ام دی زیادی داره که روی چندتاشون نوشته ۳۳۱ اما وقتی با مولتیمتر اندازه میگیرم مقادیر خیلی متفاوتی دارند لطفا بفرمایید چطور برای یک کد ۳۳۱ چندین رقم مقاومت وجود دارد؟ممنون



[mehran76gh]

سلام ممنون از زحماتتان من یک برد الکتریکی دارم که مقاومتهای اس ام دی زیادی داره که روی چندتاشون نوشته ۳۳۱ اما وقتی با مولتیمتر اندازه میگیرم مقادیر خیلی متفاوتی دارند لطفا بفرمایید چطور برای یک کد ۳۳۱ چندین رقم مقاومت وجود دارد؟ممنون

ظرفت مقاومت شما 330 اهم میباشد.



[mehdidelta]

با عرض سلام

من ی ترانزیستور اس ام ای دارم روش نوشته a79t میخواستم بدونم مشخصاتش چیه ممنون میشم راهنمایی کنید



[mehran76gh]

با عرض سلام

من ی ترانزیستور اس ام ای دارم روش نوشته a79t میخواستم بدونم مشخصاتش چیه ممنون میشم راهنمایی کنید

A79t که شماره قطعه AO3407 میباشد.

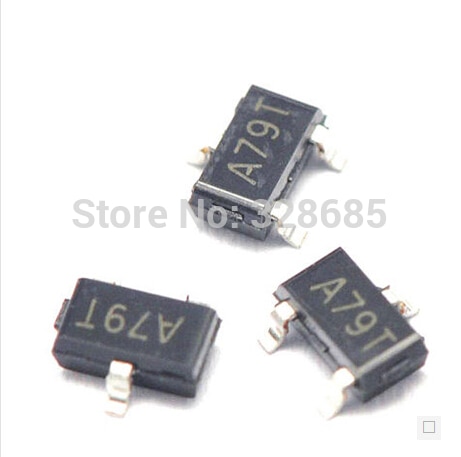

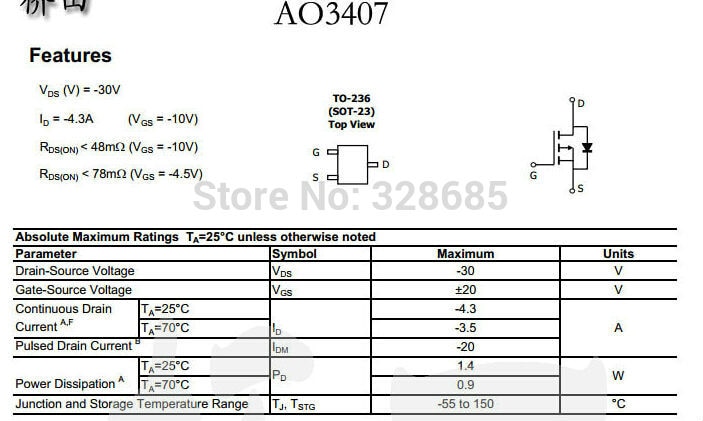

[h=1]Field-Effect Transistor AO3407 A79T 4.3A 30V SOT23 MOS SMD triode 100pcs/lot[/h]



[mehdidelta]

A79t که شماره قطعه AO3407 میباشد.
Field-Effect Transistor AO3407 A79T 4.3A 30V SOT23 MOS SMD triode 100pcs/lot


مشاهده فایل‌پیوست 156169
مشاهده فایل‌پیوست 156168

این قطعه رو تو بازار هر چی گشتم نبود ... میخوام کسی مشابه سراغ داره ؟



[salar9998]

درود و احترام
از اساتیر سایت بی نهایت تشکر میکنم
اگه امکان داره راجب قطعات ترانزیستورهای SMD یه توضیحات بدین وقعا بنده و خیلی از دوستان با این کد های اشنایی ندارن مثال یه ترانزیستور اس ام دی با این مشخصات مال کارت گرافیک هست L 4ASD
از کجا باید دقیق مطمعن شد مشخصات این اس ام دی چی هست



[ali m.g]

باسلام و خدا قوت

با توجه به سئوالات و ابهام در شناسایی و معادلات قطعات smd . تعدادی فایل (تکراری هم توش هست شاید یکی یا دوتا )

و تعدادی لینک دانلود و سایتهای مشکل گشای خوب و عالی در این زمینه تقدیم دوستان میشود

---------------------------------------------

سایتی فوق العاده برای تمامی نیازها smd . نقشه انواع دستگاهها (لپ تاپ .led و lcd .مووبایل و.....

[hide][hide]http://www.s-manuals.com/smd

http://www.s-manuals.com/notebook

---------------------------------------

ولینک سایتهای دیگر خدمت شما


http://www.dl7avf.info/charts/smdcode/index.html


https://play.google.com/store/apps/details?id=smd_codenet.alex1001000r&hl=en_US


https://category.alldatasheet.com/i...ZWy9eTn-Am5UdQSK8sY1_p9pT5SkbaeQaAgY7EALw_wcB


http://www.marsport.org.uk/smd/mainframe.htm


https://alltransistors.com/mosfet/


https://alltransistors.com/mobile-apps.php


http://www.ilriparatore.it/pagine/SMD/transM.htm


http://www.kytelabs.de/charts/smdcode/cw.html
[/hide][/hide]


​



[ali m.g]

ضمنا اشاره کنم یکی از لینکهای تایپک قبلی نرم افزار

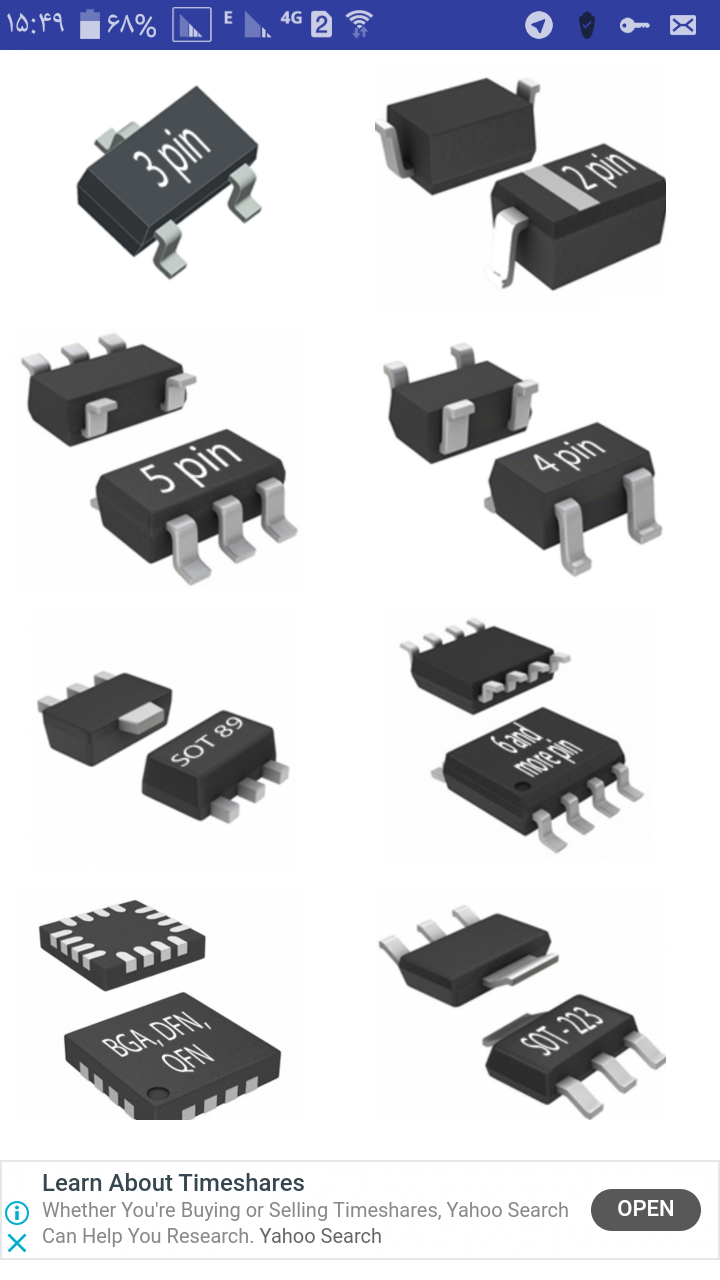

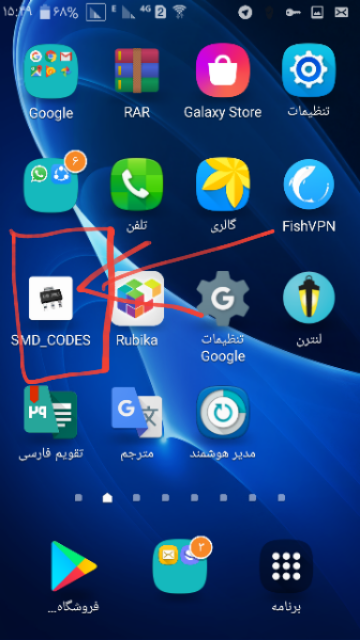

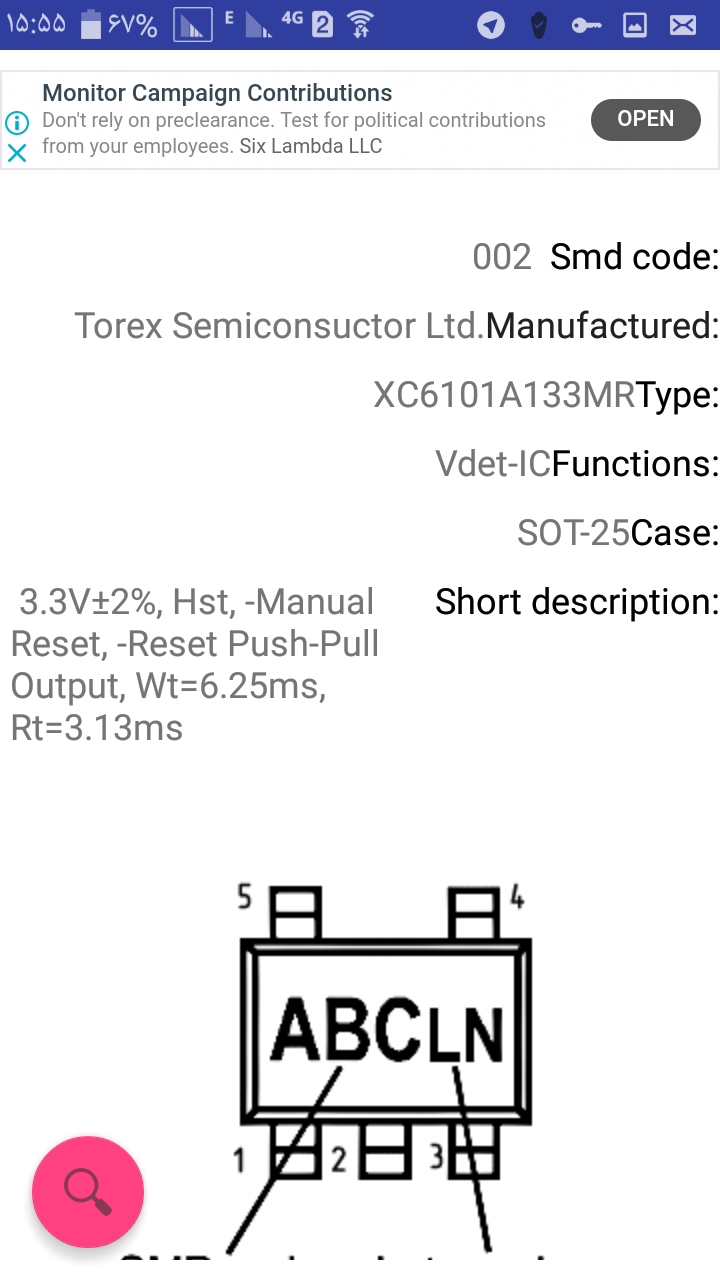

[h=2]SMD Code[/h]هستش که بعد از ورود به لینک و سایت مربوطه و انجام نصب برنامه . نرم افزار شناسایی ومشابهات و smd code در اندروید متصل به آن دستگاه .نصب و بصورت نرم افزاری در اختیار قرار میگیرد. تصاویر مختصر از نرم افزار بسیار غنی
موفق باشید



[h.heydari]

[h=2]با تشکر فراوان ازهمه همکاران گرامی بخاطر تاپیک لیست کامل کدهای قطعات اس ام دي، خیلی مفید بود. [/h]
