آموزشی: لامپی که بدون اتصال به ولتاژ روشن میشود

[غزال]

سلام

این لامپ در دسترس همگان است و هم اکنون میتوانید با فاصله از منبع ولتاژ آنرا روشن و آزمایش کنید

در تعمیرگاه من از این لامپ جهت تست صحت فرکانس و صحت هایولتاژ ترانس های هایولتاژ استفاده میشود

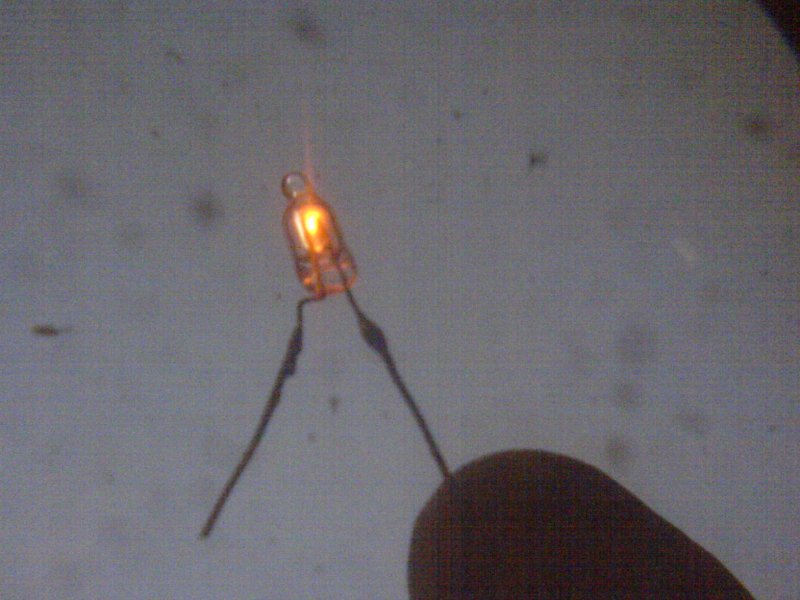

بگونه ایکه اگر لامپ فازمتر را به بدنه ترانس هایولتاژ نزدیک کنید درحالیکه هیچ اتصالی با منبع ولتاژ برقرار نکرده اید و هیچکدام از دو پایه لامپ به جایی متصل نیست با فاصله یک یا چند سانتیمتری از بدنه لاکی ترانس هایولتاژ مانند تصویر زیر روشن میشود

و به این ترتیب اثبات میکند ولتاژی با فرکانس بالا و ولتاژ بالا در داخل ترانس وجود دارد( باید به ترانس هایولتاژ نزدیک کنید نه به پستانک هایولتاژ )
اما بدلایلی که تشریح میکنم اگر آنرا هر چقدر هم به سیم خروجی ترانس هایولتاژ نزدیک کنید و حتی اگر به این سیم (که حامل هایولتاژ به لامپ تصویر است) بچسبانید هم روشن نمیشود

ازآنجاکه این پدیده سوژه جالبی است که اطلاعات قابل توجه و شیرینی را به علاقمندان منتقل میکند

لذا تبادل نظر را با این سوال شروع میکنم که

چه عواملی موجب روشن شدن این لامپ میشوند؟​

در ادامه مطالب آدرس زیر
http://www.irantk.ir/irantk33661/#post177970

سپاس



[kavosh83]

سلام

این لامپ در دسترس همگان است و هم اکنون میتوانید با فاصله از منبع ولتاژ آنرا روشن و آزمایش کنید

در تعمیرگاه من از این لامپ جهت تست صحت فرکانس و صحت هایولتاژ ترانس های هایولتاژ استفاده میشود

بگونه ایکه اگر لامپ فازمتر را به بدنه ترانس هایولتاژ نزدیک کنید درحالیکه هیچ اتصالی با منبع ولتاژ برقرار نکرده اید و هیچکدام از دو پایه لامپ به جایی متصل نیست با فاصله یک یا چند سانتیمتری از بدنه لاکی ترانس هایولتاژ مانند تصویر زیر روشن میشود

و به این ترتیب اثبات میکند ولتاژی با فرکانس بالا و ولتاژ بالا در داخل ترانس وجود دارد( باید به ترانس هایولتاژ نزدیک کنید نه به پستانک هایولتاژ )
اما بدلایلی که تشریح میکنم اگر آنرا هر چقدر هم به سیم خروجی ترانس هایولتاژ نزدیک کنید و حتی اگر به این سیم (که حامل هایولتاژ به لامپ تصویر است) بچسبانید هم روشن نمیشود

ازآنجاکه این پدیده سوژه جالبی است که اطلاعات قابل توجه و شیرینی را به علاقمندان منتقل میکند

لذا تبادل نظر را با این سوال شروع میکنم که

چه عواملی موجب روشن شدن این لامپ میشوند؟​

سپاس

مشاهده فایل‌پیوست 63327

سلام
علت روشن شدن لامپ وجود میدان الکترو مغناطیس شدید در کنار بدنه هایولتاژ(سیم پیچ ثانویه)است به دلیل شدت این میدان ، القاء ولتاژ به دو پایه این لامپ برابر نبوده و به همین دلیل باعث ایجاد اختلاف پتانسیل بین دو پایه ودر نتیجه ایجاد جریان القایی می شود که در نهایت باعث روشن شدن لامپ خواهد شد و چون در مکان خروجی هایولتاژ (سیم پستانک)این میدان بسیار کمتر است این اختلاف پتانسیل و به دنبال آن ایجاد جریان الکتریکی اتفاق نمی افتد و لامپ روشن نمی شود



[reza_476]

با سلام مشابه همین آزمایش شما نول برق 220 با اتصال زمین یا اتصال به لوله آب بدون اینکه نول ولتاژی داشته باشد حدود 3 الی 15 ولت و شاید بیشتر ولتاژ AC میدهد (با لامپهای 6 تا 12 ولت میتوانید آزمایش کنید).



[غزال]

با سلام مشابه همین آزمایش شما نول برق 220 با اتصال زمین یا اتصال به لوله آب بدون اینکه نول ولتاژی داشته باشد حدود 3 الی 15 ولت و شاید بیشتر ولتاژ AC میدهد.

سلام
مقدار ولتاژ مورد نظر شما بواسطه عدم تعادل سه فاز و بموجب اتصال لوله آب با منبع ولتاژ از طریق آب که نوعی هادی است حاصل میشود ولی در آزمایش مورد نظر من مطابق تصویر ، هیچگونه اتصالی با منبع ولتاژ مشاهده نمیشود

اما پاسخ شما حاوی مطلب و اطلاعات علمی مهمی است و بسیار ممنون ومتشکرم



[reza_476]

با سلام با ولتمتر AC که های ولتاژ را تست میکنید کافیست که یکی از پراپهای ولتمتر را به یکی از پایه های ولتاژ بالا نزدیک کنید و یا اتصال دهید عقربه ولتمتر وجود ولتاژ زیاد را نشان میدهد.



[reza_476]

با سلام در اصل ولتاژ 220 ولت فاز به نول القا کرده و نول میشود فاز و زمین نول میشود و لامپ را روشن میکند این آزمایش را من سالها پیش انجام دادم وتعدادی لامپ نیز بعلت بالا و پایین شدن ولتاژ سوزاندم.



[غزال]

سلام
علت روشن شدن لامپ وجود میدان الکترو مغناطیس شدید در کنار بدنه هایولتاژ(سیم پیچ ثانویه)است به دلیل شدت این میدان ، القاء ولتاژ به دو پایه این لامپ برابر نبوده و به همین دلیل باعث ایجاد اختلاف پتانسیل بین دو پایه ودر نتیجه ایجاد جریان القایی می شود که در نهایت باعث روشن شدن لامپ خواهد شد و چون در مکان خروجی هایولتاژ (سیم پستانک)این میدان بسیار کمتر است این اختلاف پتانسیل و به دنبال آن ایجاد جریان الکتریکی اتفاق نمی افتد و لامپ روشن نمی شود

سلام

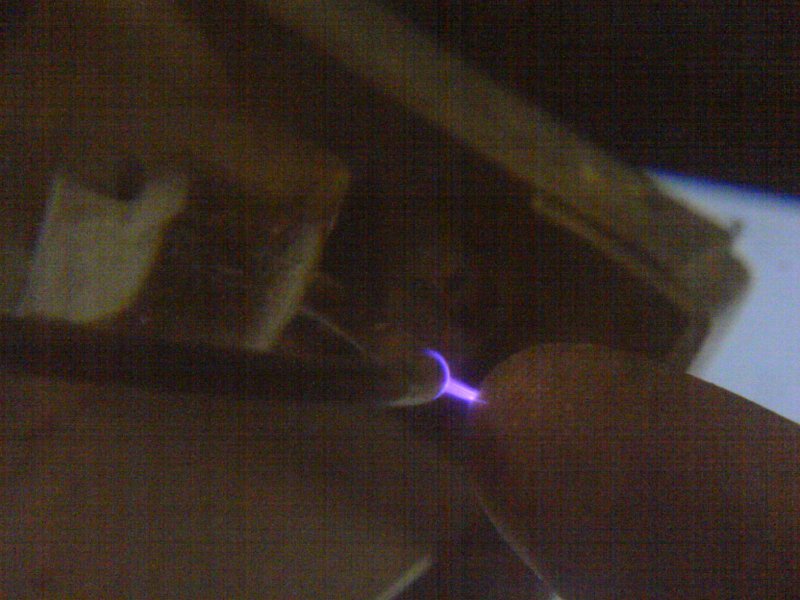

پاسخ شما در مواردی صحیح و صادق است اما تصاویر زیر گویای عاملی است که موجب عبور جریان مشابه از انگشت من شده و اثبات میکند ارتباطی با القاء مغناطیسی ندارد

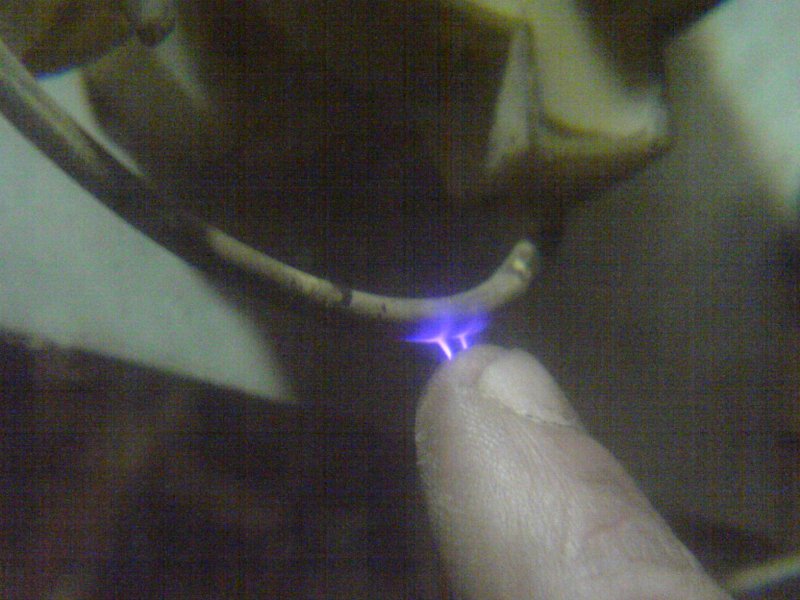

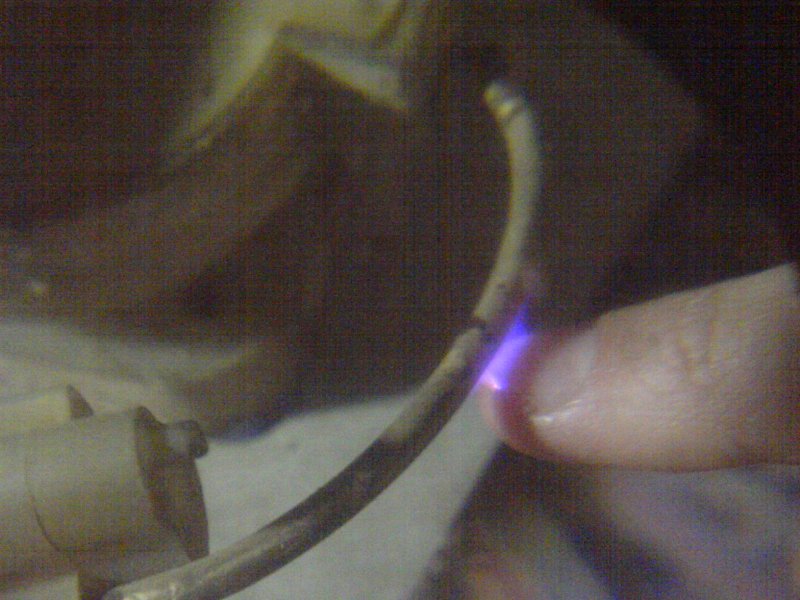

چنانکه انگشتم را به سیم هایولتاژ AC نزدیک کرده ام و جریان هایولتاژ از انگشتم عبور میکند که مغایر با القاء مغناطیسی است

( قابل ذکر است ، سیم هایولتاژ AC در تلویزیونهای قدیمی در دسترس است و در تلویزیونهای جدید در دسترس نیست زیرا دیود هایولتاژ در گذشته دور ، خارج از ترانس نصب میشد و در تصویر از تلویزیون قدیمی استفاده کردم )

لذا اگرچه پاسخ شما نیز مرتبط با این پدیده نیست اما حاوی مطلب علمی قابل توجه و هوشمندانه ای است و صمیمانه سپاسگزار و ممنونم





مشاهده فایل‌پیوست 63340



[غزال]

با سلام با ولتمتر AC که های ولتاژ را تست میکنید کافیست که یکی از پراپهای ولتمتر را به یکی از پایه های ولتاژ بالا نزدیک کنید و یا اتصال دهید عقربه ولتمتر وجود ولتاژ زیاد را نشان میدهد.

سلام

پست اخیر شما مفهومم نشد که چگونه لامپها با تغییر ولتاژ سوخته اند اما بابت پاسخ قبلی :

این درست است که عقربه ولتمتر با نزدیک شدن به هایولتاژ ، حرکت میکند اما در بسیاری از دستگاههای فاقد هایولتاژ هم حرکت میکند زیرا عوامل دیگری از جمله میدان مغناطیس هم در حرکت آن موثر است و از سوی دیگر عملکرد ولتمترها در فرکانس خارج از 50 هرتز مختل میشود و لذا عوامل متعددی در میزان حرکت عقربه دخالت میکنند و لذا استنتاج قاطعی را ممکن نمیسازد

صرفنظر از موارد فوق

​

هدف ، آموزش الکترونیک با پدیده های دیدنی است تا فرمولهای پیچیده را لمس کنید بترتیبی که فرمولها را با چشم می بینید نه با ذهن و در کاغذ و کتاب

با این وجود پیشنهاد شما بصورت نسبی قابل استفاده و مفید است و از پاسخ شما ممنون و سپاسگزارم



مشاهده فایل‌پیوست 63327



[reza_476]

با سلام بله شکی نیست که میدان مغناطیسی نقش اصلی را ایفا میکند.
من لامپ 3ولت و 6 ولت در جاهای مختلف با همین روش نصب کردم ساعتها و روزها روشن بود چون ولتاژ برق شهر متناوب بود یعنی 220 ولت میشدحداقل 215 و یا کمتر و حداکثر 225 ولت و یا بیشتر، همین اختلاف ولتاژ باعث نوسان ولتاژ در نول میشد که موجب سوختن لامپها شده بود.



[غزال]

با سلام بله شکی نیست که میدان مغناطیسی نقش اصلی را ایفا میکند.
من لامپ 3ولت و 6 ولت در جاهای مختلف با همین روش نصب کردم ساعتها و روزها روشن بود چون ولتاژ برق شهر متناوب بود یعنی 220 ولت میشدحداقل 215 و یا کمتر و حداکثر 225 ولت و یا بیشتر، همین اختلاف ولتاژ باعث نوسان ولتاژ در نول میشد که موجب سوختن لامپها شده بود.

سلام

شرکت برق با استفاده از اتصال ستاره و چاه ارت امکان بهره گیری از سه فاز و دوفاز و تکفاز را تسهیل میکند

و لذا در صورت عدم تعادل سه فاز ، اختلاف ولتاژی بین ارت و نول بوجود میاد که خیلی مضر و بد است و گویای عملکرد ضعیف شرکت برق در آن منطقه است

بطوریکه اگر این اختلاف ولتاژ از حد مجازی تجاوز کند سیستم حفاظتی برخی از دستگاهها فعال شده و با آلارمی اطلاع میدهد و یا دستگاه را از برق شبکه جدا میکند ( مانند برخی از UPS ها )

اما موضوع تاپیک متفاوت با آن و در این خصوص است که :

این لامپ که به منبع ولتاژی متصل نیست چرا در مجاورت ترانس هایولتاژ (AC ) روشن شده ؟

ولی همین لامپ در مجاورت ولتاژ DC همین هایولتاژ که به لامپ تصویر متصل میشود روشن نمیشود ؟

میتوانید با فازمتر براحتی آزمایش کنید ( من لامپ را برای وضوح عکس از فازمتر خارج کردم و لذا نیازی به خارج کردن لامپ فازمتر نیست و میتوانید با فازمتر آزمایش کنید )

مشاهده فایل‌پیوست 63327

سپاس
