مشکل: قطع usb لب تاپ ایسر aspire 5742

[farzad.]

پایه های 2 و3 ای سی u17 رو چک کنید ببینید ولتاژ 5 ولت رو داره

پایه 2و3 این آی سی با هم از روی برد اتصال دارن
منظور شما این هست که این پایه ها رو نسبت به منفی ولتاژ گیری کنم؟



[hanirayan]

اره با منفی مقدار این دو پایه رو ولتاژ گیری کنید و این دو پایه باهم متصل هستند



[farzad.]

اره با منفی مقدار این دو پایه رو ولتاژ گیری کنید و این دو پایه باهم متصل هستند

بله
ولتاژ 5 ولت داره



[farzad.]

فقط مهندس جان درمیانه بحث یه سوال
فن این مدل باید درجا بعد از روشن کردن لب تاپ روشن بشه؟
چون دقت کردم دیدم روشن نمیشه



[hanirayan]

این مدل رو دقیقا یادم نیست ولی اکثر مواقع دیدم که تا چیپ خوب گرم نشده حرکتی نمیکنند

حالا لپ تاپ روشن باشه پایه های 5 و 6 و 7 ای سی u17 رو ولتاژگیری کن با منفی ببین ولتاژ 5 رو داره و این پایه ها هم باهم متصل هستند



[farzad.]

این مدل رو دقیقا یادم نیست ولی اکثر مواقع دیدم که تا چیپ خوب گرم نشده حرکتی نمیکنند

حالا لپ تاپ روشن باشه پایه های 5 و 6 و 7 ای سی u17 رو ولتاژگیری کن با منفی ببین ولتاژ 5 رو داره و این پایه ها هم باهم متصل هستند

فعلا لب تاپ پیشم نیست
ولی اگه 5-6-7 آی سی به پایه مثبت پورت usb متصل باشه همانطور که در صفحه قبل هم اشاره شد هیچ ولتاژی ندارند



[hanirayan]

اگر روی این پایه ها ولتاژ داشتید d26 سوخته و باید تعویض کنید اگر ولتاژ نداشتید d26 رو از روی برد بردارید و مجددا تست بگیرید اگر ولتاژ 5 روی پایه ها باز نبود ای سی u17 مشکل داره



[farzad.]

اگر روی این پایه ها ولتاژ داشتید d26 سوخته و باید تعویض کنید اگر ولتاژ نداشتید d26 رو از روی برد بردارید و مجددا تست بگیرید اگر ولتاژ 5 روی پایه ها باز نبود ای سی u17 مشکل داره

سلام
d26 رو از مدار خارج کردم
نتیجه ولتاژ گیری پایه های u17 نسبت به منفی این بود این بود
1-صفر ولت
2- 5 ولت
3- 5 ولت
4- 3.2 ولت
5 و 6 و7 و8 صفر ولت
شماره آی سی u17 هم APL3510B هست
اگه ایراد از APL3510B باشه آیا چیزی میشه جایگزینش کرد؟
چون چندجا سرچ کردم پیدا نکردم



[hanirayan]

سلام
d26 رو از مدار خارج کردم
نتیجه ولتاژ گیری پایه های u17 نسبت به منفی این بود این بود
1-صفر ولت
2- 5 ولت
3- 5 ولت
4- 3.2 ولت
5 و 6 و7 و8 صفر ولت
شماره آی سی u17 هم APL3510B هست
اگه ایراد از APL3510B باشه آیا چیزی میشه جایگزینش کرد؟
چون چندجا سرچ کردم پیدا نکردم

دوست عزیز لطفا ولتاژهای ای سی u46 و u49 رو هم اعلام کنید که مربوط به usb هایی که از طریق کابل فلت متصل می شوند



[hanirayan]

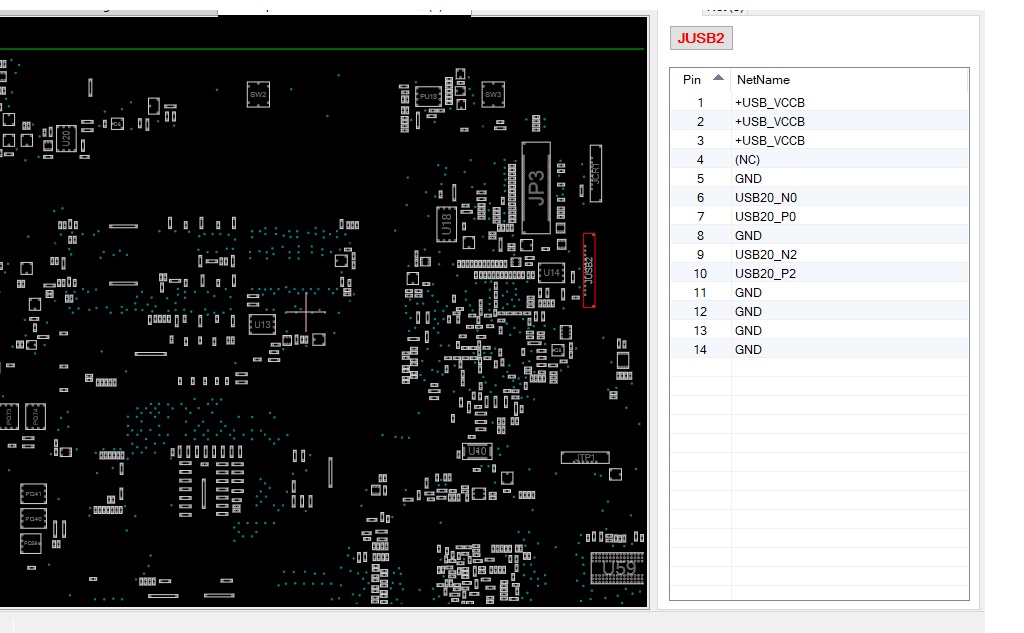

ضمنا پایه های jusb2 هم چک کنید هم با وصل کردن و هم بدون وصل کردن کابل برد usb
