درخواست: فرستنده ها و گيرنده

[jfrras]

پاسخ : Swr متر كامل

سلام فایل هگز یا بین نداره؟

سلام
این ای سی قابل برنامه ریزی نیست .
و تغییر فرکانس آن فقط با تغییر اندوکتانس سیم پیچ و یا تغییر ظرفیت خازن موازی شده با آن امکان پذیر است .

ای سی جدیدی از همین خانواده با امکانات بیشتر می توانید بجای این ای سی استفاده کنید .
که تغییر فرکانس با دیپ سویچ و یا با میکروکنترل امکان پذیر است.

BH1417

این هم لینک فرستنده FM با همین آی سی

http://www.irantk.ir/irantk67947/#post393374

​



[2elyas]

سلام

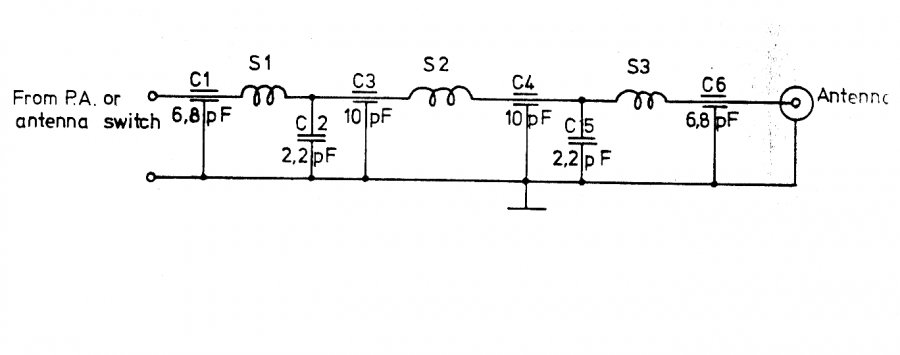

مشاهده فایل‌پیوست 114292
به جدول گوشه راست دقت کنید . و برای فرکانس مورد نظر سیم پیچ مناسب پیدا کنید.

hidden content may not be quoted
​

درود دوست من
اگه ممکنه و وقت با ارزشتون رو نمیگیره تو فرکانسی که عرض کردم (430-440) برای بنده خودتون طراحی کنید اعم از تعداد دور -قطر - هسته سیم پیچها و خازن ها و همچنین اگر طراحی خاصی برای pcb داره (قدرت فرستنده نهایتا 7watt خواهد بود).
بینهایت سپاسگذارم



[2elyas]

درود دوست من
اگه ممکنه و وقت با ارزشتون رو نمیگیره تو فرکانسی که عرض کردم (430-440) برای بنده خودتون طراحی کنید اعم از تعداد دور -قطر - هسته سیم پیچها و خازن ها و همچنین اگر طراحی خاصی برای pcb داره (قدرت فرستنده نهایتا 7watt خواهد بود).
بینهایت سپاسگذارم

سلام به استاد عزیز
در مورد در خواست بنده یه راهنمایی بکنید.
با تشکر از شما



[hamid_saeid]

درود
من فرستنده گیرنده 3 کاناله واسه کولر میخواستم که با PT2262 و PT2272 کار کنه چون ارزون در میاد. خیلی تو سایت گشتم ولی متاسفانه به نتیجه نرسیدم.
فقط یه سوال دیگه ، میشه سوئیچ ها رو روی گیرنده هم تعبیه کرد ؟
یک دنیا سپاس



[amir_hussein]

فرستنده اف ام
هسته اصلی بخش نوسان ساز، مدار مرکب از خازن تریمرVc1 و بوبین L1 است. از آنجاییکه نوسان حاصل از این مدار ساده، پایدار و ماندنی نیست و به سرعت در مدار مستهلک میشود از اینرو از ترانزیستور Q1 برای پایدار کردن آن استفاده شده است. نوسانهای ضعیف تولید شده در سیم پیچ و خازن C3 به پایه امیتر ترانزیستور داده میشود و تغییرات ولتاژ در پایه امیتر ترانزیستور به صورت جریان شدیدتر در پایه کلکتور ظاهر میشود و از طریق سیم پیچ و آنتن در فضا پخش میشود.
از اینرو در حالیکه هیچگونه علائم صوتی به مدار داده نشود مدار نوسان ساز فرکانس ثابتی در حدود 100 مگاهرتز ایجاد میکند. اما با ورود جریان صوتی اعمال شده از طریق میکروفن Mic ، خازن C1 و مقاومت R2 به بیس ترانزیستور، وضع نوسانهای مدار تغییر میکند. این تغییرات موجب میشود که فرکانس مدار نوسان ساز نیز مطابق شدت صدا کم و زیاد شود، که به این عمل مدولاسیون گفته میشود و چون این عمل موجب تغییر در عمل نوسان سازی مدار میشود، به آن مدولاسیون فرکانسی میگویند. در مدار مقاومت R1 جریان مورد نیاز میکروفن را تامین میکند و LED بکار رفته نیز برای تشخیص روشن یا خاموش بودن مدار فرستنده است.

​

​

توضیح :بوبین مدار فرستنده تشکیل شده است از 4 دور سیم لاکی نمره هشتاد صدم برای اولیه و 2 دور از همان سیم جهت سیم پیچ ثانویه که یک سر آن به خروجی مدار ( آنتن ) متصل شده است.​

لیست قطعات :

R1 = 8.2 k
R2 = 470
R3 = 100 k
R4 = 150
R5 = 68

خازن الکترولیت C1 = 22 nF
خازن الکترولیت C2 = 1.5 nF
خازن عدسی C3 = 10 pF
خازن الکترولیت C4 = 22 uF
خازن عدسی C5 = 5 pF

ترانزیستور C458
دیود LED یک عدد
خازن تریمر Vc1 = 10 pF

میکروفن خازنی Mic



[amir_hussein]

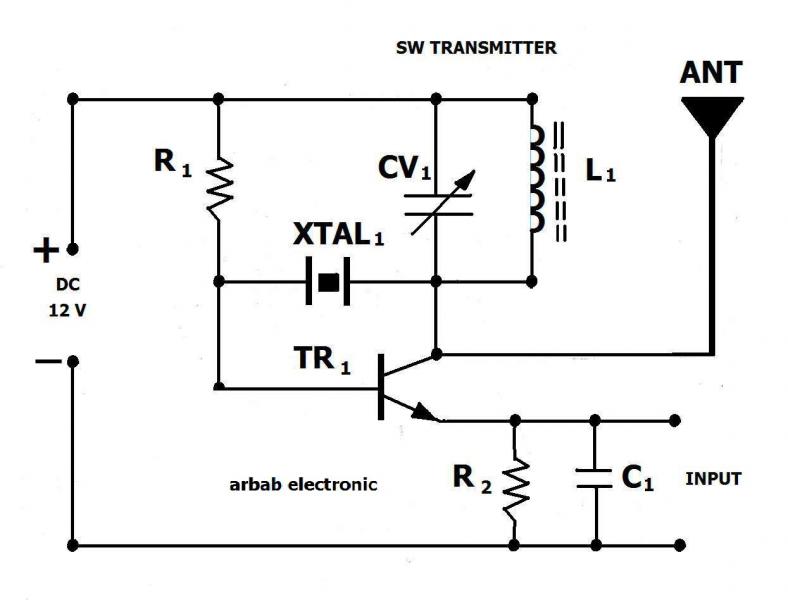

فرستنده موج کوتاه SW

​

آنتن مورد نیاز دستگاه دارای طولی برابر 17.8 متر است. در صورتی که نتوانستید این آنتن را مهیا کنید از آنتی با طول 8.9 متر استفاده کنید.
البته در این حالت بالطبع برد فرستنده کاهش خواهد یافت .
ترانزیستور را حتما بر روی گرماگیر نصب کنید. چرا که با کشیدن جریان داغ شده و متعاقبا باعث کاهش برد فرستنده خواهد شد.
توضیح مهمی که لازم است شرح دهم این است که چنانچه پس از ساخت و تنظیم خازن متغیر نتوانستید فرکانس را در 8.1 مگاهرتز دریافت کنید
در اینصورت شما با تنظیم غلط مدار تشدید فرکانس پخش را بر روی هارمونیک دوم یعنی 16.2 مگاهرتز تنظیم نموده اید
که باید یا گیرنده را روی فرکانس جدید تنظیم کنید و یا با تغییر خازن متغیر فرستنده فرکانس مورد نظر را بدست آورید.
در خاتمه متذکر می شوم که این مدار 100% عملی بوده و بنده خودم آن را ساخته و تست نموده و فاصله 3.5 کیلومتری را با آنتن مناسب دریافت نموده ام.

فهرست قطعات :​

مقاومتها

56 کیلو اهم = R1
8.2 اهم 2 وات = R2

خازنها

0.01 میکروفاراد , سرامیک = C1
خازن متغیر 365-20 پیکوفاراد ( مخصوص رادیوهای تک موج ) = CV1

نیمه هادیها

ترانزیستور منفی بدنه فلزی TR1 = 2N2218A or 2N2219A

قطعات متفرقه

سیم پیچ به شرح متن = L1
آنتن به طول لازم = ANT
باطری 12 ولت = B1
هر کریستالی با فرکانس بین 7 تا 9 مگاهرتز = XTAL1
سیم نازک خشک روپوشدار ( سیم تلفنی ) برای آنتن , فیبر مدار چاپی یا پیش سوراخ , قلع و عیره .​

​



[amir_hussein]

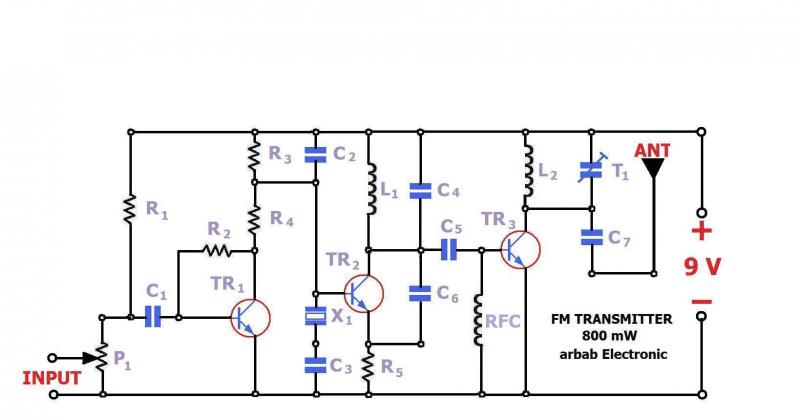

فرستنده FM با کریستال کوارتز


​

برای تنظیم فرستنده در حد اکثر برد , از خازن تریمر استفاده شده و توسط آن میتوان قدرت خروجی را در حد اکثر توان تنظیم نمود.

سایر موارد لازم
1- طریقه پیچیدن چوک فرکانس رادیوئی RFC :
ابتدا یک عدد مقاومت 1 مگا اهمی کربنی نیم وات را آماده کرده و تعداد 30 دور از سیم لاکی به شماره 0.25 را بر روی آن پیچیده و دو سر سیم را به دو سر مقاومت لحیم کنید.
2- قبل از نصب بوبین های L1 , L2 حتما نوک پایه های سیم ها را بطور کامل و دقیق توسط تیغ تراشیده شود.بوبین ها از سیم لاکی شماره 0.60 و به تعداد 5 دور و بر روی هسته هوا به قطر 5 میلیمتر پیچیده شوند.
3- در نصب میکروفون به پایه منفی ( بدنه ) توجه نمائید.
4-تغذیه مدار را حتما از تعداد 6 عدد باطری قلمی استفاده کنید و از باطری های 9 ولت کتابی بپرهیزید. چرا که این نوع باطری ها دارای جریان کم بوده و مناسب فرستنده نمی باشند.

فهرست قطعاتمقاومتها
R1 10 K
R2 10 K
R3 1.2 K
R4 2.2 M
R5 330

خازنها

C1 103
C2 472
C3 10
C4 5
C5 5
C6 27
C7 27
T1 0~12
نیمه هادیها

TR1 BC546
TR2 BC546
TR3 2N2219Aقطعات متفرقهX 1 15 ~ 20 MHZ
میکروفون خازنی MIC
6 عدد باطری قلمی مرغوب و آنتن مناسب و فیبر مدارچاپی و..........



[amir_hussein]

فرستنده FM فقط با یک ترانزیستور

شرح مدار
ابتدا امواج صوتی از طریق برخورد با میکروفون به امواج الکتریکی ضعیف تبدیل می شود. سپس امواج الکتریکی از طریق پایه Base ترانزسیتور TR1 وارد شده و پس از تبدیل به امواج الکترومغناطیسی از طریق پایه Collector ترانزیستور TR1وارد مدار هماهنگی شده و پس از تثبیت فرکانس بر روی موج حامل از طریق L2 به آنتن رسیده و در فضا منتشر می شود.

​

این فرستنده با اینکه از یک ترانزیستور بهره گرفته است اما در نوع خود از بهترین توان خروجی دارا می باشد.
بنده خویش این فرستنده را طراحی و ساخته و تست نموده ام و فاصله بین 3500 متری را با آنتن هوائی تلویزیون بدون هیچ مشکل و به خوبی دریافت داشته ام .
امیدوارم شما هم بتوانید با ساخت آن یکی دیگر از مدارات فرستنده های FM را داشته باشید.
توضیح اینکه این فرستنده با دو ترانزیستور 2SC945 و 2N2219A بهتر پاسخ میدهد.
L1 و L2 را از سیم لاکی مسی نمره 1 ( یعنی 0.100 ) انتخاب نمائید.
L1 تعداد 4 دور سیم لاکی بر روی لوله ای غیر فلزی به قطر 10 میلی متر و L2 از همان سیم تعداد 2 دور با همان کیفیت پیچیده می شود.
میکروفون دستگاه را حتما از نوع خازنی انتخاب نمائید.
تمامی مقاومتها بک چهارم وات می باشند.
خازنها را هم حدالمقدور پایه هایشان را کوتاه کنید.
این فرستنده طبق آزمایشاتی بنده انجام دادم بر روی فرکانس 88MHZ ~90MHZ بهترین برد را داراست.
توضیح آخر اینکه باطری دستگاه می تواند از 3 ولت تا 12 ولت متغیر باشد.
اما با باطری 12 ولت بهترین جواب را میدهد.



توجه : پایه های میکروفون را صحیح در جای خود نصب نمائید.پایه ای که به قطب منفی منبع تغذیه وصل می شود بدنه یا همان منفی میکروفون می باشد.

قطعات متفرقه

MIC = Microphone
سیم مسی لاکی به قطر 1 میلیمتر به اندازه لازم - فیبر مدار چاپی - آنتن مناسب - باطری 12 ولت
میکروفون خازنی از نوع جنس مرغوب و .............
​

​



[amir_hussein]

فرستنده امواج ویدئویی ( ویدئو سندر )

این دارای کاربردهای زیادی است از جمله : اتصال بی سیم دستگاههای بازی به تلویزیون ، استفاده از یک دستگاه ویدئو و پخش تصویر در چند تلویزیون ، ارسال تصویر ویدئو یا هر وسیله دیگر به تلویزیون در مکانهایی که امکان استفاده از سیم وجود ندارد. در ادامه مطلب نقشه شماتیک و همچنین برد PCB آن قرار داده شده است.

​

سیگنال ورودی از طریق جک شماره یک J1 به مدار اعمال می شود ، این سیگنال از طریق خازن C1 به دیود کلمپ D1 داده می شود ، تا سطح dc پالسهای سینک (همزمانی) را ثابت نگهدارد تا باعث کاهش اثر شکفته شدن تصویر شود .پتانسیومتر R3 جهت تنظیم گین سیگنال ویدئو بکار رفته ، کار این پتانسیومتر بسیار شبیه ولوم کنتراست (درخشندگی) در تلویزیون است .پتانسیومتر R7 جهت تنظیم سطح سیاه سیگنال تصویر بکار رفته که تمامی سطوح سیگنال را به یک اندازه جابجا میکند در واقع میزان روشنائی تصویر را می توان توسط آن تنظیم کرد .ترانس T1(مخصوص فرکانسهای رادیوئی) به همراه خازن داخلی خودش یک مدار تانک را تشکیل میدهند که بخشی از اسیلاتور هارتلی به حساب می آیند ، فرکانس این اسیلاتور برروی 5.5 مگاهرتز تنظیم شده است.سیگنال صدای ورودی در J2 به بیس Q3 از طریق C2 و R4 کوپل میشود : سیگنال صدا بر روی حامل فرعی با فرکانسی 5.5 مگاهرتز بالاتر از فرکانس حامل تصویر مدوله می شود.صدای مدوله شده به صورت FM ، از طریق مقاومت R9 و خازن C5 به قسمت مدولاتور اعمال می گردند . از طرفی ترانزیستورهای Q1 , Q2 برای تقویت سیگنال تصویر و صدا که مدوله شده است در مدار بکار رفته است .Q4 به همراه L4 , C7 , C9 تشکیل یک مدار اسیلاتور کولپیتس را داده اند که این سیگنال تولید شده جهت مدوله کردن سیگنال صدا و تصویر بکار می رود.سیگنال خروجی از اسیلاتور توسط Q5 , Q6 تقویت میشوند.L1 , C12 , C13 تشکیل یک مدار ***** پائین گذر و تطبیق امپدانس را می دهند ؛ مقاومت R12 هم جهت انطباق سیگنال خروجی با هر نوع آنتی بکار رفته که بصورت اختیاری می باشد .

​

تنظیم مدار
مدار را به یک تغذیه 12 ولت وصل کنید ، پتانسیومتر های مدار را در وسط قرار دهید . سپس تلویزیون را روشن کرده و سیگنال خروجی مدار را به ورودی آنتن تلویزیون بدهید کانال تلویزیون را بر روی یکی از کانالهای 2 الی 6 قرار دهید ، توسط یک پیچ گوشتی غیر فلزی مقدار L4 را طوری تنظیم کنید که تصویر تلویزیون سیاه شود . برای تنظیم دقیقتر L4 را طوری تنظیم کنید که سیاهی تصویر ماکزیمم شود . حال خروجی های صدا تصویر یک دستگاه ویدئو را به ورودی های مدارتان وصل کنید و آنرا روشن و PLAY کنید . الان بایستی شما تصویر را بر روی تلویزیون داشته باشید . جهت تنظیم بهتر دوباره L4 را تنظیم کنید . در صورتی که تصویر نیامده بود مدارتان را از لحاظ اتصالات بد بررسی کنید . سپس R3 را برای بهترین درخشندگی و R7 را هم برای بهترین حالت تصویر تنظیم کنید . شاید دوباره شما نیاز به تنظیم L4 بعد از تغییر R3 , R7 داشته باشید . نهایتا T1 را با یک پیچ گوشتی غیر فلزی برای بهترین صدا و تصویر در یافتی تنظیم کنید .

​

لیست قطعات و نقشه مدار چاپی و نیز نحوه قرار گیری قطعات بر روی فیبر مدار چاپی به وضوح در متن مشخص شده است.
تذکر: از آنتن یاگی vhf و کابل آنتن 75 اهمی نیز می توانید جهت هروجی فرستنده استفاده نمائید.

​



[amir_hussein]

فرستنده FM با قدرت 3 وات از نوع دیود خازنی

​

ساختمان مدار

بطور کل اين فرستنده از سه قسمت تشکيل شده است.
1-تقويت ورودي ميکروفون
2-اسيلاتور ( منبع فرکانس )
3- طبقه تقويت RFترانزيستورهاي TR1 , TR2 براي ورودي صدا و اسيلاتور در نظر گرفته شده اند و خروجي کلکتور TR2 بوسيله خازن C2
و مقاومت R9 به ديود " ورکتور " D1 ( که به آن ديود واريکاپ نيز مي گويند) متصل ميشود و به طبقه تقويت کننده RF ارتباط ميدهد.
ترانزيستورهاي TR3,TR4 طبقه تقويت کننده RF مي باشند.
RF تقويت شده به وسيله مدار تانک سلف و خازن تريمر T1 به آنتن متصل شده و در فضا پخش ميگردد.
سیم پیچ مدار را حد الامکان بصورت استریپ لاین ( بر روی فیبر مدار چاپی ) انتخاب کنید.
البته به علت بالا بودن قدرت RF دو ترانزيستور TR3 , TR4 بر روي Heat Sink (گرماگير ) سوار مي باشند تا بهتر حرارت بوجود آمده را دفع کنند.
مدار با ولتاژ ورودي 15 ولت DC کار ميکند که در اين حالت قدرت خروجي برابر 3 وات خواهد بود
البته در صورتي که به 12 ولت و يا 9 ولت تقليل يابد به همان نسبت قدرت خروجي فرستنده نيز کاهش مي يابد.

تذکر بسيار مهم :
قبل از اتصال باطري يا منبع تغذيه به مدار حتما آنتن مناسبي براي فرستنده در نظر بگيريد.
فرض کنيد فرکانس 100 مگاهرتز را براي فرستنده در نظر گرفته ايد . در اين صورت طول آنتن برابر يک چهارم طول موج خواهد بود که طبق فرمول
( طول آنتن = يک چهارم طول موج ) بوده و 75 سانتيمتر بدست مياد آيد که طول آنتن مي شود 75 سانتيمتر.
در صورتي که آنتن مناسب و يا اصلا آنتني به خروجي مدار وصل نکنيد به دليل قدرت زياد فرستنده مقدار موج برگشتي SWR زياد گشته و موج برگشتي در طول خط انتقال به فرستنده بازگشته و باعث سوختن و خرابي فرستنده خواهد شد.

ليست قطعات ​

مقاومتها



R1 1 K
R2 1.2 K
R3,4 100 K
R5,7 120 K
R6 12 K
R8,9,10,11 4.7 K
P1 10K


خازنها



C1,2,3 4.7 / 16V mf Electrolite
C4 102
C5 103
C6,7,8,9 22
C7 10
CV1 4~20


نيمه هاديها


TR1,2 BC550C
TR3,4 2N3553
D1 BA102


قطعات متفرقه
آنتن مناسب- باطري 12~15 ولت - ميکروفون- فيبر مدار چاپي و....
​

​
