عیب یابی اینورتر 5000 وات

[afshin_new2]

با سلام
یک اینورتر 5000 وات که مشکل پروتکت شدن داره.به محض وصل شدن یک مصرف کننده چراغ قرمز روشن و خروجی قطو وصل میشه و بعد از سه بار بوق زدن کلا خروجی قطع میشه.لطفا از اساتید راهنمایی کنید.
کارهایی که روی برد انجام شده 4 عدد از ماسفتهای ورودی عوض شدن.سه عدد از خازنهای الکترولیتی خروجی که ظرفیتشون نصف شده بودن تعویض شده
فیلم تست مدار 👇

فیلم دوباره آپلود شد



[نیما جان]

درود دوست عزیر تصویر لود نمیشود معمولا تراتزیستورهای درایور هم آسیب میبینند



[ajamee]

فیلم شما آپلود نشد بود برای تست از باطری استفاده کنید



[afshin_new2]

درود دوست عزیر تصویر لود نمیشود معمولا تراتزیستورهای درایور هم آسیب میبینند

فیلم آپلود شده و بدون مشکل پخش میشه.نمیدونم چرا برای شما پخش نمیشه



[afshin_new2]

فیلم شما آپلود نشد بود برای تست از باطری استفاده کنید

یک باتری کهنه دارم که باهاش تست کردم همین مشکل هست.ولی وقتی با منبع تغذیه تست کردم در ولتاژ ۱۲ ولت قطعو وصل می‌کنه ولی امروز ولتاژ منبع رو تا ۱۵ ولت افزایش دادم مدار تونست یک لامپ ۲۰ ولتی رو روشن نگه داره.ولی وقتی جریان بیشتر از ۳ آمپر از منبع تغذیه می‌کشه شروع می‌کنه به قطعو وصل کردن



[ajamee]

مهندس جان اینورتور جریان میخواهد و آمپرمنبع تغذیه شما پایین است یا یک باطری سالم تست کنید



[afshin_new2]

مهندس جان اینورتور جریان میخواهد و آمپرمنبع تغذیه شما پایین است یا یک باطری سالم تست کنید

مهندس سلام.
والا منیع تغذیه بنده 15 آمپری هستش.فقط مشکل اینجاس که درحالت جریان کشی بیشتر از 2 الی 3 آمپر به حالت پروتکت میره.



[amookhteh]

با باطری ماشین تست کنید



[elektronic]

مهندس سلام.
والا منیع تغذیه بنده 15 آمپری هستش.فقط مشکل اینجاس که درحالت جریان کشی بیشتر از 2 الی 3 آمپر به حالت پروتکت میره.

جریان لحظه ای منبع تغذیه کم هست ، حتما با باتری و سیم قوی تست کنید
یک ترانزیستور هم مسئول تخصیص اضافه بار خروجی هستش اون مسیر رو چک کنید

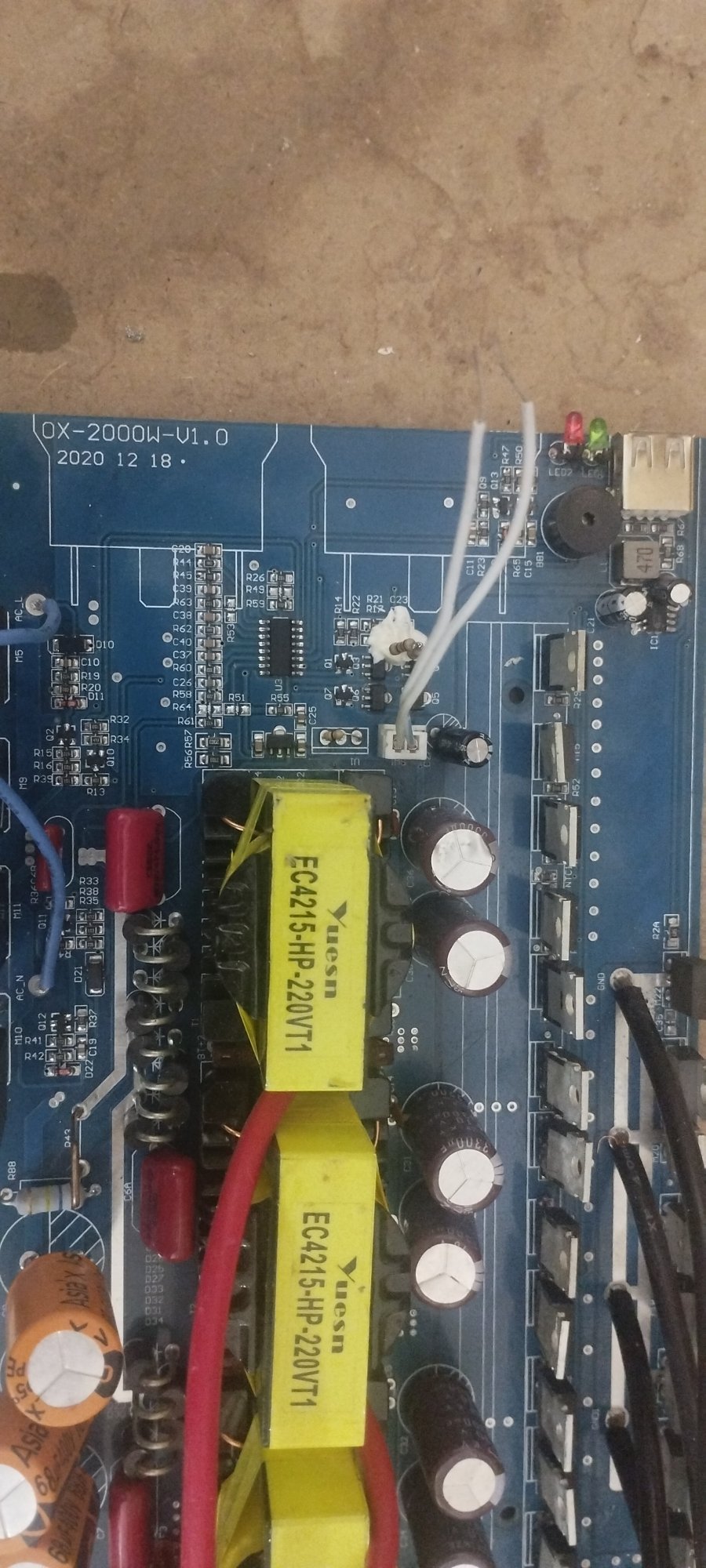

عکس از پشت و روی برد بزارین بهتر میشه راهنمایی کرد



[afshin_new2]

جریان لحظه ای منبع تغذیه کم هست ، حتما با باتری و سیم قوی تست کنید
یک ترانزیستور هم مسئول تخصیص اضافه بار خروجی هستش اون مسیر رو چک کنید
عکس از پشت و روی برد بزارین بهتر میشه راهنمایی کرد
