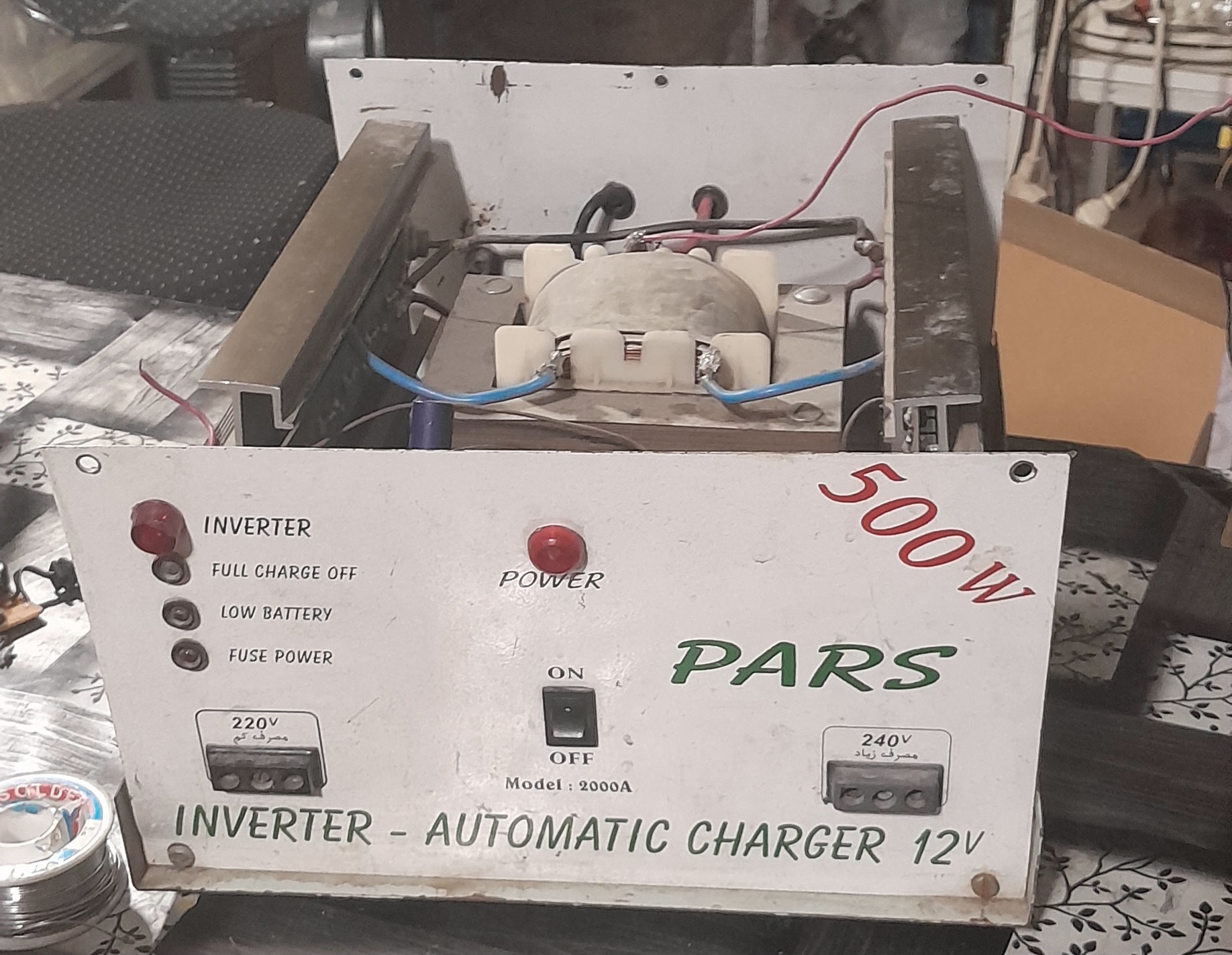

سلام دوباره به دوستان این بار تمام قسمتهای مدار را تحلیل و رفع عیب نمودم تنها مشگلی که هست این است که مدار چگونه باید بین ۲۲۰ ولت برق شهری و ۲۲۰ ولتی که از طریق ups ساخته می‌شود تفاوت قائل شود یعنی زمانی که برق شهری موجود هست دیگر اینورتر کار نکند و فقط عمل شارژ را به انجام برساند ممنون از دوستان منتظر راهنمایی هست

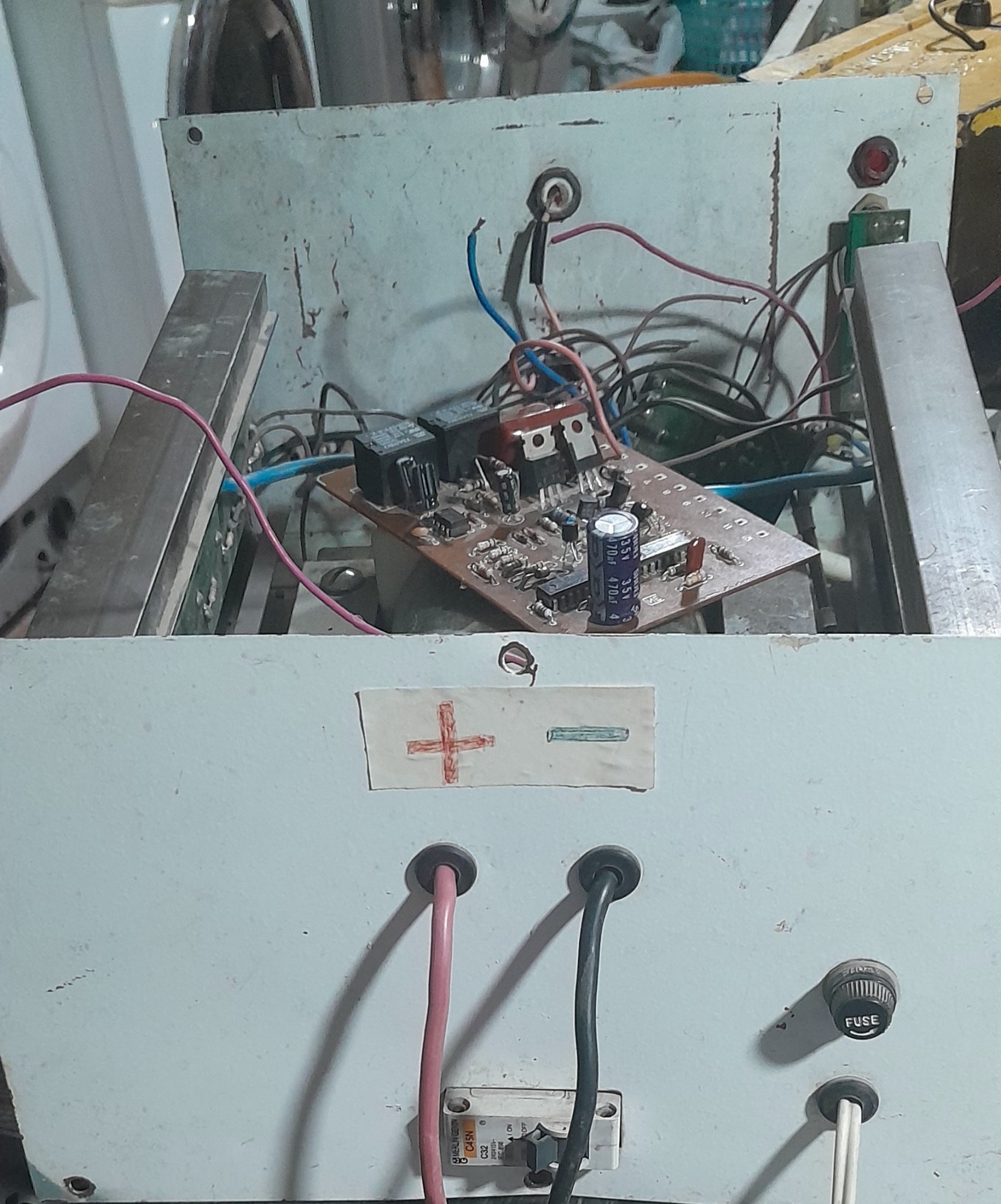

این دستگاه ups هست برد کنترلر متشکل از آیسی مقایسه کننده با بخش ورودی و بخش خروجی رو زیر نظر میگیره و با توجه به فیدبکی که از هر بخش مدار میگیره خروجی رو توسط رله انجام میده
زمانی که برق شهر وصله بخش inverter و ups غیرفعاله و زمانی که برق شهر قط شد بخش ups فعال میشه و این فعالیت و مقایسه رو معمولاً یا توسط اوپ امپ انجام میشه یا توسط تعدادی ترانزیستور با بایاسینگ متفاوت از هر بخش از مدار نمونه میگیره و باتوجه به شرایط دستگاه تغییر مود میده
