مشکل: عمل نکردن درب باز کن آیفون تصویری تابا 1070

[Parsa2309]

با پنس اتصال کردم دکمه زدم درب باز کن کار کرد
اللن چکار کنم بعنی ترانزیستور خرابه؟

با احترام
حالا شما زحمت بکشید و از پشت مانیتور و در حالت روشن بودن تصویر ، ۲ سیم نمره 2& 4 رو جامپر کنید و ببینید درب باز میشه یا خیر ؟
سوکت رو جدا نکنید ، با همون پنس میتونید از پشت سوکت انجامش بدید .



[tabestan]

با احترام
حالا شما زحمت بکشید و از پشت مانیتور و در حالت روشن بودن تصویر ، ۲ سیم نمره 2& 4 رو جامپر کنید و ببینید درب باز میشه یا خیر ؟
سوکت رو جدا نکنید ، با همون پنس میتونید از پشت سوکت انجامش بدید .

درود بر شما
به هم وصل کردم اتفاقی نیفتاد



[tabestan]

بعد از جامپر کردن مدام زنگ میخوره تا از پنل خروج میکنی دوباره خودش زنگ میخوره میات رو دوربین قبلا اینجوری نبود
از برق کشیدم حالا دیگه مدام زنگ نمیخوره
فقط همون مشکل درب باز کردن مونده



[3r4n]

سلام.
اگه میتونی ترانزیستور عوض کن دیود ها و زنز رو چک کن حتما.
توی مدار فکر کنم باید یه زنر 10 ولتی باشه مربوط ب همین قسمتیه ک مشکل داره پیداش کن تست کن. Z یا DZ نوشته رو مدار



[Parsa2309]

با احترام .دیود زنری که دوستمون فرمودند ، همینه .
ولی ارتباطی نداره و شاید و احتمال .
اگه ترانزیستور ایراد داشته باشه ، روی برد با تست بیزر مشخص میشه .امتحانش ضرر نداره .



[Parsa2309]

درود بر شما
به هم وصل کردم اتفاقی نیفتاد

یه عکس از پشت گوشی برام بفرست. از جای سوکت ، چون دم دستم ندارم. نباید زنگ بخوره با جامپر کردن .!!!!!



[3r4n]

دوست عزیز این زنر برای درباز کنه موقعی ک ولتاژ از ده ولت بیستر میشه رله عمل میکنه.ترانزیستورم توی تست بازر اتصال کوتاه رو نشون میشه نه اتصال بینهایت رو.
موفق باشید

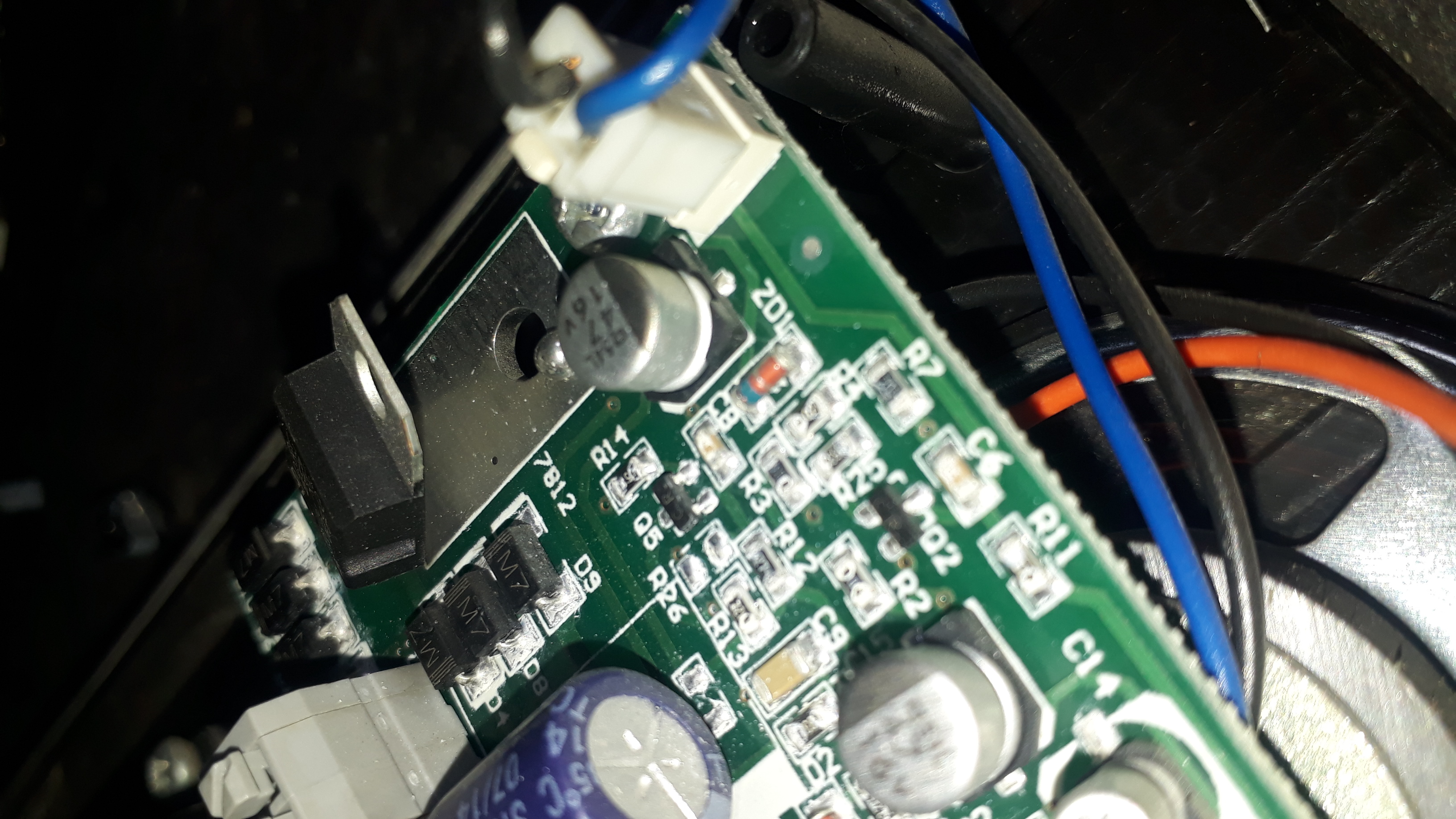

مشاهده فایل‌پیوست 182004
با احترام .دیود زنری که دوستمون فرمودند ، همینه .
ولی ارتباطی نداره و شاید و احتمال .
اگه ترانزیستور ایراد داشته باشه ، روی برد با تست بیزر مشخص میشه .امتحانش ضرر نداره .



[3r4n]

سلام ببخشید مگه شماره چهار فقط واسه تصویر نیست؟؟2 هم که منفیه!!

با احترام
حالا شما زحمت بکشید و از پشت مانیتور و در حالت روشن بودن تصویر ، ۲ سیم نمره 2& 4 رو جامپر کنید و ببینید درب باز میشه یا خیر ؟
سوکت رو جدا نکنید ، با همون پنس میتونید از پشت سوکت انجامش بدید .



[Parsa2309]

سلام ببخشید مگه شماره چهار فقط واسه تصویر نیست؟؟2 هم که منفیه!!

با احترام
خیر
[hide]دوست عزیز ، این گوشی کوماکس نیست ، تاپیک مربوط به مانیتور تابا هستش و سیم ۴ مربوط به صوت میباشد . در ضمن زنر
مد نظر شما در رابطه با درب بازکن ،مربوط به برد باکس الکتروپیک بوده و در این پنل تابا ، برای تغذیه برد هستش .خرابی این زنر عملکرد رو مختل میکنه و در کنارش ضعف در تغذیه رله درب بازکن . [/hide]



[smm9297]

سلام ببخشید مگه شماره چهار فقط واسه تصویر نیست؟؟2 هم که منفیه!!

درود بر شما. استاد پارسای عزیز درست فرمودند.در تابا سیم ۲ ولتاژ مثبت هست و سیم ۴ مربوط به رفت و برگشت صدا ، زنگ و درب باز کن هست.با اتصال این دو سیم نباید صدای زنگ بیاد.فقط ۱۲ ولت روی پایه های رله پنل میوفته.سپاس
