عدم کنترل سرعت جاروبرقی زیمنس

[Faghef]

استاد کار شما بزرگ است و قابل ستایش.
بدون هیچ چشم داشتی کمک میکنید.
ما داریم اینجا از شما یاد میگیریم. هم درس را و هم چیز بزرگتر اینکه داشته ها را فقط برای خود نخواهیم. و این میراثی ارزشمند میشود برای ما.
برای یاد دادن با تمام وجود
ممنون از بزرگواریتان
اگر اشتباهی حین دستورات متوجه ما میشود ب بزرگواری خود ببخشید



[غزال]

فرمایشات شما رو انجام دادم.
گیت را اتصال ندادم.
دیاک هم آزاد هست.
الان تست کردم روشن نشد

درود

ببخشید این پست را ندیدم
حالا گیت را لحیم کن و مسیر گیت را تمیز کن ولی دیاک آزاد باشه ببین روشن میشه یا نه

سپاس



[Faghef]

درود

ببخشید این پست را ندیدم
حالا گیت را لحیم کن و مسیر گیت را تمیز کن ولی دیاک آزاد باشه ببین روشن میشه یا نه

سپاس

گیت را اتصال دادم
دیاک آزاد
روشن نشد



[غزال]

استاد کار شما بزرگ است و قابل ستایش.
بدون هیچ چشم داشتی کمک میکنید.
ما داریم اینجا از شما یاد میگیریم. هم درس را و هم چیز بزرگتر اینکه داشته ها را فقط برای خود نخواهیم. و این میراثی ارزشمند میشود برای ما.
برای یاد دادن با تمام وجود
ممنون از بزرگواریتان
اگر اشتباهی حین دستورات متوجه ما میشود ب بزرگواری خود ببخشید

درود

نظر لطف شماست
حالا گیت و بقیه را همانطور که گفتم طبق نقشه نصب کن و با دقت توضیح بده
مثلا بگو پایه وسط پتانسیومتر به دو قطعه متصله یکی A2 و یکی به پایه کلید
پایه دیگر پتانسیومتر به فلان قطعه
یک پایه کناری پتانسیومتر آزاد باشه به جایی متصل نکن البته اگه خودش متصل کرده و دو تا سیم بهش لحیم کرده بهش دست نزن و همونجوری استفاده کن اشکال نداره یکی رو پایه وسط و دیگری رو پایه کناری در نظر بگیر ولی در حالت بیشترین اهم باشه یعنی بچرخون تا دو سیم پتانسیومتر ۵۰۰ کیلو اهم بشه

توضیح کامل بده
قطعات این نقشه فقط به همین جاهایی که در نقشه می بینی متصل باشه به
هیچ قطعه ای یا مسیری که در نقشه نیست متصل نباشه
دیگه آخرشه
۲۰ کیلو هم فعلا لازم نیست
سپاس

مشاهده فایل‌پیوست 159846



[Faghef]

درود

نظر لطف شماست
حالا گیت و بقیه را همانطور که گفتم طبق نقشه نصب کن و با دقت توضیح بده
مثلا بگو پایه وسط پتانسیومتر به دو قطعه متصله یکی A2 و یکی به پایه کلید
پایه دیگر پتانسیومتر به فلان قطعه
یک پایه کناری پتانسیومتر آزاد باشه به جایی متصل نکن
توضیح کامل بده
قطعات این نقشه فقط به همین جاهایی که در نقشه می بینی متصل باشه به
هیچ قطعه ای یا مسیری که د نقشه نیست متصل نباشه
دیگه آخرشه
۲۰ کیلو هم فعلا لازم نیست
سپاس

مشاهده فایل‌پیوست 159846

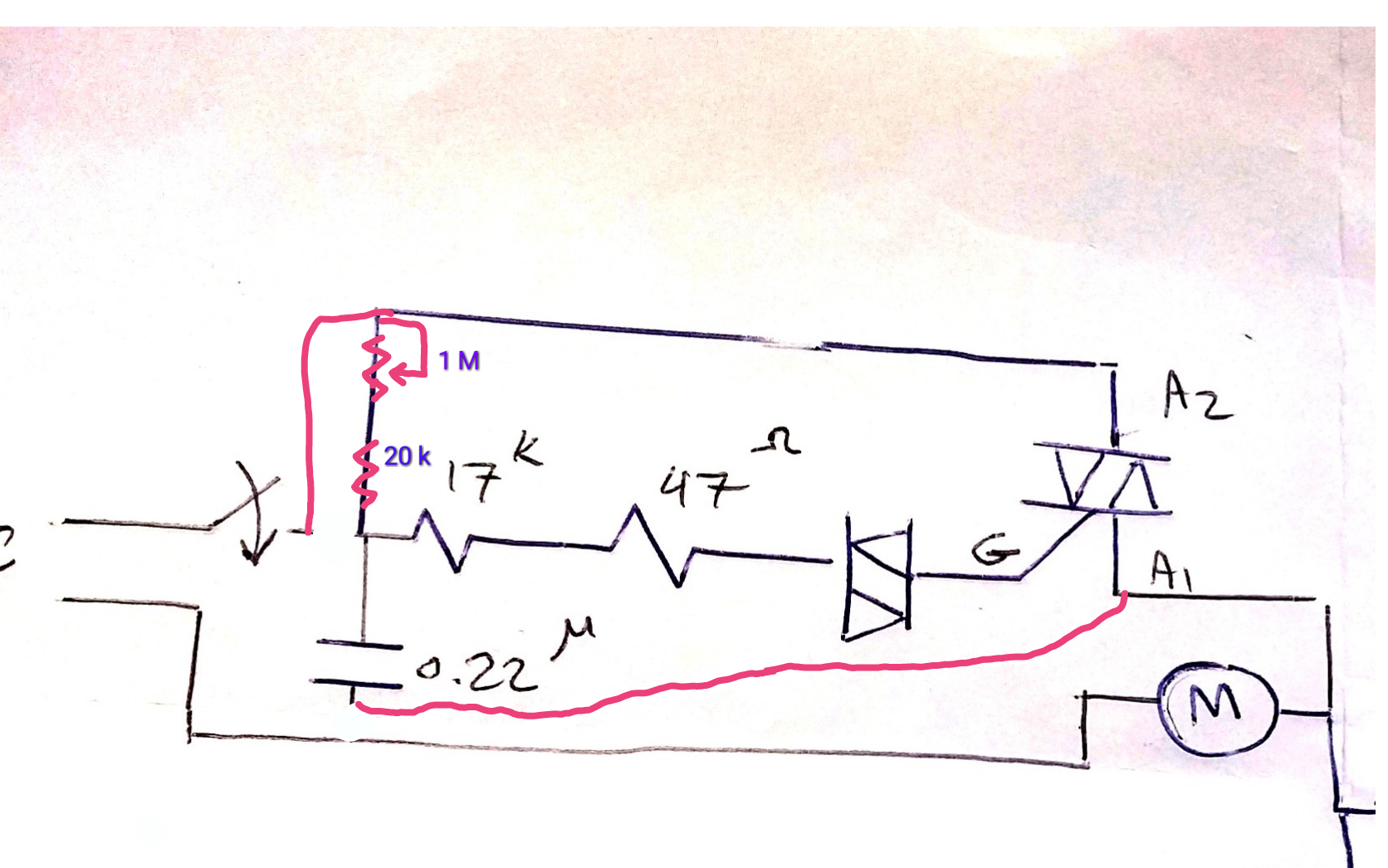

سیم ورودی از کلید میرود سمت پایه وسط پتاسیومتر و از پایه کناری آن میرود به اشتراک بین خازن و مقاومت 17 کیلو
یک سیم جدا از خروجی کلید میرود سمت a2
انتهای خازن میرود سمت a1



[Faghef]

استاد فکر کنم عیب کارم را فهمیدم.
روی برد خازن و مقاومت به a2 وصل اند
اما برای اینکه بخوام طرح شما را اجرا کنم باید پایه a2 را خارج کنم و سیم جدا بکشم. درسته؟



[Faghef]

چون در این حالت اتصال کوتاه میشه پتاسیومتر. درسته؟



[غزال]

سیم ورودی از کلید میرود سمت پایه وسط پتاسیومتر و از پایه کناری آن میرود به اشتراک بین خازن و مقاومت 17 کیلو
یک سیم جدا از خروجی کلید میرود سمت a2
انتهای خازن میرود سمت a1

درود

یعنی سر وسط پتانسیومتر هم به کلید متصله هم به A2 ؟
یک پایه خازن فقط و فقط باید به A1 و موتور متصل باشه

سر دیگر موتور فقط و فقط به سیم برق شهر بره ( سیم برق شهر که به کلید نرفته )

اگه همینطوره پتانسیومتر در حالت دور پایین باشه یعنی بچرخون که دو سیم پتانسیومتر حدود صفر اهم نباشه بلکه بیشترین اهم باشه
یعنی اهم متر را به دو سیم پتانسیومتر متصل کن حالا تا ته بچرخون که یکطرف تا ته بچرخونی تقریبا صفر اهم میشه که مورد نظرم نیست و لذا طرف دیگه تا ته بچرخون که بیشترین اهم بشه و همینجا باشه و آتیش کن
دور را با پتانسیومتر کم و زیاد کن بگو درست شد

سپاس



[Faghef]

درود

یعنی سر وسط پتانسیومتر هم به کلید متصله هم به A2 ؟
یک پایه خازن فقط و فقط باید به A1 و موتور متصل باشه

سر دیگر موتور فقط و فقط به سیم برق شهر بره ( سیم برق شهر که به کلید نرفته )

اگه همینطوره پتانسیومتر در حالت دور پایین باشه یعنی بچرخون که دو سیم پتانسیومتر حدود صفر اهم نباشه بلکه بیشترین اهم باشه
یعنی اهم متر را به دو سیم پتانسیومتر متصل کن حالا تا ته بچرخون که یکطرف تا ته بچرخونی تقریبا صفر اهم میشه که مورد نظرم نیست و لذا طرف دیگه تا ته بچرخون که بیشترین اهم بشه و همینجا باشه و آتیش کن
دور را با پتانسیومتر کم و زیاد کن بگو درست شد

سپاس

بله سر وسط هم به a2 و هم کلید.
سر ازاد خازن هم وصله بهa1 که اونم وصله به موتور (غیر ورودی برق شهر).
پتاسیومتر در بیشترین مقدار قرار دارد



[غزال]

درود

بدون هیت سینک زیاد استفاده نکن ترایاک میسوزه
فقط تست کن
باید هیت سینک به ترایاک پیچ بشه وگرنه چنانچه زیاد استفاده کنی ترایاک میسوزه

سپاس
