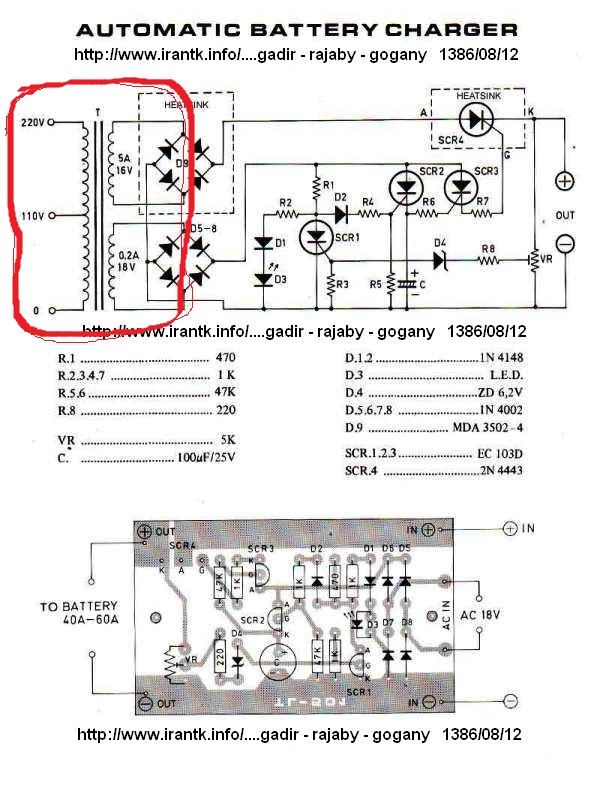

پاسخ : رد: پاسخ : رد: شارژر اتومات باطری 12ولت خودرو
ساعت نزدیک 1:21 صبحه
حدود 10 بار متن پیج مورد نظرو خوندم
حتی جزوه درس ترانس دانشگاهم رو پیدا کرده و مرور کردم
هربار با اعداد جدید و عجیب و غریبتری روبرو میشم
فکر میکنم مغزم بخاطر خستگی جوابگو نیست
با سلام :
میخواهم با زبان خیلی ساده تر و عملی راهنمایی تون کنم امیدوارم دیگه مشکلی پیش نیاید .

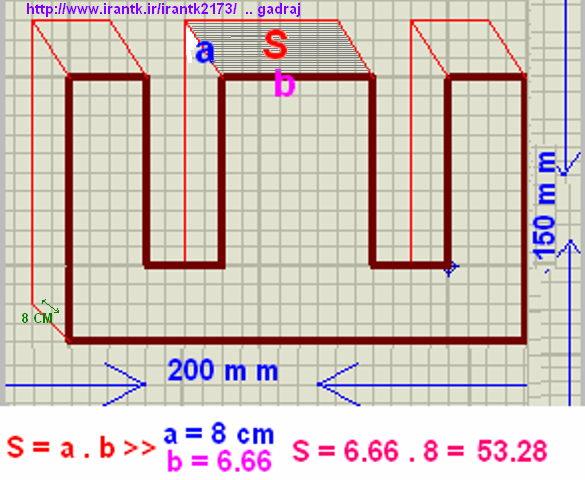

[hide]طبق شکلی که از هسته براتون گذاشتم s همون سطح مقطع هسته ترانس را مشخص کردم شما با داشتن طول و عرض { همون ضخامت هسته و بخش میانی ورق ها} به راحتی میتونید سطح مقطع ترانس تون را محاسبه کنید بعبارتی سطح مقطع یعنی مساحت ان قسمتی که قرقره سیمیچی روی ان قرار میگیرد اگر یک ضلع ان را a و ضلع جانبی را b بگیرید انگاه s = a × b
حالا a از روی هم قرار گرفتن ورقهای هسته شکل یافته و مقدار ان بنا بقول خودتون 8 سانتی اما ضلع b هسته : - از انجا که ورق هسته های نوع E I فقط یک سوم کل طول هسته میباشد و طول هسته را 20 سانتی گفتین در نتیجه 20 / 3 = 6.6 در شکل همه اینا را توضیح داده ام لذا مقدار اضلاع a . b را بدست اوردید و حاصلضرب این دو ضلع همون مساحت بخشی که سیم ها روی ان قرار میگیرد ( سطح مقطع یا S ) حال با استفاده از فرمول محاسبه توان ترانس که در لینک توضیح گذاشته ام ... توان ترانس تون را بدست می اوردید با داشتن توان که در ترانسها بر حسب V.A ( حاصلضرب ولت در امپر ) میباشد و از طرفی ولتاژ هاتون هم معلوم و مشخص هستند امپر واقعی جریان ترانس تون در هر طرف را بدست میارید دیگه ساده تر از این !! بله به همین سادگی !!! با یک حساب سردستی ..توان ترانس فوق فکر کنم حدود 650 وات کمی کمتر یا بیشتر خواهد بود و امپر ثانویه حدود 50 امپر { توجه کنید که اعداد واقعی را وارد نکردم فقط سر دستی و تخمینی بود } با عنایت به ضخامت هر ورق که یا نوع 0.4 و یا 0.6 میلی میباشد و کل ضخامت انها 80 میبلی ... لذا حدود 200 عدد ورق اهنی و اگر کمتر این رقم هستش ممکن هست از نوع 0.6 باشند .[/hide]
موفق باشید .
سرسیم سمت ورودی برق شهری که سیم 1.5 مفتول هستش
سرسیم سمت خروجی ترانس که از داخل فک میکنم سیم مفتول 6 باشه که به ی سیم 10 افشان اتصال دادن و آوردن بیرون
