سلام استاد
ببخشید که سوالم یکم خارج از بحثه
لطفا در مورد دلیل لزوم استفاده از مقاومت سری در دیودهای موازی و مقاومت موازی در دیودهای سری توضیح بیدید. منظورم در مورد دیودهای یکسوساز هست. این چیدمان کجا کاربرد داره؟
با توجه به نیاز مقاومت سری در دیودهای موازی
و نیاز به مقاومت موازی در دیودهای سری
و بی نیازی زینر های سری به تمهید و کلکی
و لذا با توجه به اطلاعات قابل توجهی که در این خصوص مطرح گردید و بررسی عمقی موضوع را میسر ساخته ، بررسی فرمایید
با توجه به نیاز مقاومت سری در دیودهای موازی
و نیاز به مقاومت موازی در دیودهای سری
و بی نیازی زینر های سری به تمهید و کلکی
و لذا با توجه به اطلاعات قابل توجهی که در این خصوص مطرح گردید و بررسی عمقی موضوع را میسر ساخته ، بررسی فرمایید
سلام
استاد زینر ها موازی بشوند جریان عبوری با توجه به اینکه ممکنه ولتاژ شکستشون فرق داشته باشه
مثلا زینر های 15 ولت شاید یکی در 14.99 و یکی در 15.01 به ولتاژ شکست برسند و جریان رو عبور بدهند بنابراین جریان هاشون باید فرق داشته باشه
پس مقاومت سری با هر کدوم احتمال میدم لازم باشه که بتونیم جریان های یکسان از هر کدوم عبور بدهیم
سلام
استاد زینر ها موازی بشوند جریان عبوری با توجه به اینکه ممکنه ولتاژ شکستشون فرق داشته باشه
مثلا زینر های 15 ولت شاید یکی در 14.99 و یکی در 15.01 به ولتاژ شکست برسند و جریان رو عبور بدهند بنابراین جریان هاشون باید فرق داشته باشه
پس مقاومت سری با هر کدوم احتمال میدم لازم باشه که بتونیم جریان های یکسان از هر کدوم عبور بدهیم
اگرچه مقاومت سری موجب اختلال ناچیزی در عملکرد زینر میشه و درواقع خطای زینر را افزایش میده اما هدف از طرح سوال مذکور اینه که به درک عمیقی از عملکرد و وظایف قطعات برسیم تا تسلط کافی جهت تحلیل و ابتکار احتمالی حاصل بشه که در خصوص دیودها به درک جامعی رسیدید لذا کاملا درسته.
مضافا که در صورت چشم پوشی از خطای ناچیز تثبیت کنندگی زینر ، راهکار پیشنهادی قابل استفاده است .
و ازآنجاکه قبل از طرح سوال جستجوی مفصلی کردم و مطمئنم این راهکار در منبعی مطرح نشده و ناشی از درک شخصی و عمیق و قابل تحسین شماست.
بعنوان مثال در صورت استفاده از مقاومت سری مناسب میتونیم چند زینر ۱۵ ولتی را با خطای یکدهم ولت با روش مورد اشاره جهت افزایش توان زینر موازی کنیم.
اگرچه مقاومت سری موجب اختلال ناچیزی در عملکرد زینر میشه و درواقع خطای زینر را افزایش میده اما هدف از طرح سوال مذکور اینه که به درک عمیقی از عملکرد و وظایف قطعات برسیم تا تسلط کافی جهت تحلیل و ابتکار احتمالی حاصل بشه که در خصوص دیودها به درک جامعی رسیدید لذا کاملا درسته.
مضافا که در صورت چشم پوشی از خطای ناچیز تثبیت کنندگی زینر ، راهکار پیشنهادی قابل استفاده است .
و ازآنجاکه قبل از طرح سوال جستجوی مفصلی کردم و مطمئنم این راهکار در منبعی مطرح نشده و ناشی از درک شخصی و عمیق و قابل تحسین شماست.
بعنوان مثال در صورت استفاده از مقاومت سری مناسب میتونیم چند زینر ۱۵ ولتی را با خطای یکدهم ولت با روش مورد اشاره جهت افزایش توان زینر موازی کنیم.
استاد من بدون جستجو و با انتقال تجربیات شما به خودم به این درک رسیدم که مدیون شما هستم
ولی سوال چهارم شما رو باید کمی جستجو کنم چون حتما مقدار ناخالصی دیود ها با هم فرق داره ولی خوب باید دقیق بهتون بگم و حرف بیخودی نزده باشم

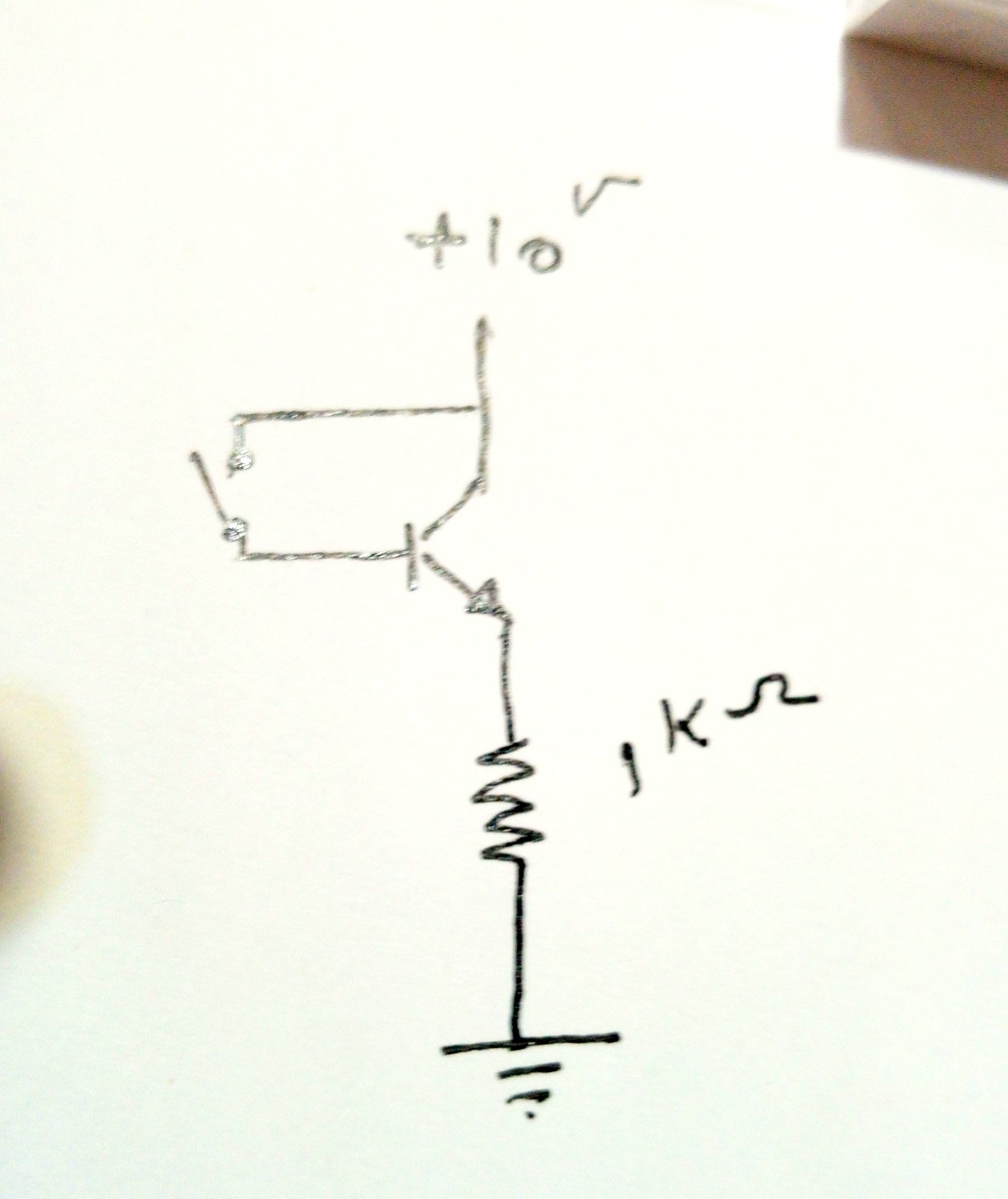

میدانیم ترانزیستورها با ولتاژ و جریان ناچیزی ، میتوانند ولتاژ و جریان قابل توجهی را کنترل کنند .
با توجه به حقیقت فوق در مدار پیوست با بسته شدن کلید ، چه اتفاقی برای پاسخ مدار پیش بینی میکنید و چرا ؟
ازآنجاکه ارزیابی پاسخ صحیح موجب توقف تبادل نظر میشه لذا پس از دریافت چند پاسخ به ارزیابی جملگی پاسخ ها میپردازم.
در صورت چشم پوشی احتمالی از صدمه ترانزیستور میتوانید عملا تست و دلیل حادثه را مطرح سازید .
میدانیم ترانزیستورها با ولتاژ و جریان ناچیزی ، میتوانند ولتاژ و جریان قابل توجهی را کنترل کنند .
با توجه به حقیقت فوق در مدار پیوست با بسته شدن کلید ، چه اتفاقی برای پاسخ مدار پیش بینی میکنید و چرا ؟
ازآنجاکه ارزیابی پاسخ صحیح موجب توقف تبادل نظر میشه لذا پس از دریافت چند پاسخ به ارزیابی جملگی پاسخ ها میپردازم.
در صورت چشم پوشی احتمالی از صدمه ترانزیستور میتوانید عملا تست و دلیل حادثه را مطرح سازید .
استاد خوب مسلما ترانزیستور می سوزه
چون بیس این ترانزیستور ها ولتاژی بین 0.5 تا 0.8 ولت (با توجه به ناحیه کاری) لازم دارند و جریان بسیار ناچیزی
وقتی سر ورودی بیس مقاومت نداشته باشیم جریان زیادی وارد بیس میشه و می سوزه
استاد من بدون جستجو و با انتقال تجربیات شما به خودم به این درک رسیدم که مدیون شما هستم
ولی سوال چهارم شما رو باید کمی جستجو کنم چون حتما مقدار ناخالصی دیود ها با هم فرق داره ولی خوب باید دقیق بهتون بگم و حرف بیخودی نزده باشم
سوال هایی که من مطرح میکنم نیاز به اطلاعات تخصصی پیچیده نداره و با همون روشی که آموزش میدم قابل پاسخگویی است.
و درصورت نیاز به روابط علمی به روابط بسیار ابتدایی و ساده نیاز داره.
و لذا دنبال اطلاعات پیچیده و غیرقابل هضمی که خارج از روش من هست نباشید.
پاسخ سوال بسیار ساده است و نیاز به جستجو نداره.
فقط لازمه به عملکرد زینر و یکسوساز مسلط باشید.
میدانیم ترانزیستورها با ولتاژ و جریان ناچیزی ، میتوانند ولتاژ و جریان قابل توجهی را کنترل کنند .
با توجه به حقیقت فوق در مدار پیوست با بسته شدن کلید ، چه اتفاقی برای پاسخ مدار پیش بینی میکنید و چرا ؟
ازآنجاکه ارزیابی پاسخ صحیح موجب توقف تبادل نظر میشه لذا پس از دریافت چند پاسخ به ارزیابی جملگی پاسخ ها میپردازم.
در صورت چشم پوشی احتمالی از صدمه ترانزیستور میتوانید عملا تست و دلیل حادثه را مطرح سازید .
استاد اشتباه کردم حرفم رو پس میگیرم
اشتباه بزرگم این بود که ولتاژ بیس نسبت به زمین سنجیدم در صورتی که امیتر ترانزیستور با یک مقاومت به زمین وصل شده و افت ولتاژ دو سر مقاومت داریم
ولتاژ بیس باید به امیتر سنجیده بشه
از طرفی یادمه در پستی گفتید که دیود بیس امیتر مثل یک زنر 0.7 ولتی هست که 0.7 دوسرش ثابت هست
الان هم 0.7 ولت دو سر بیس امیتر داریم که روشن میشه و 9.3 ولت هم دو سر مقاومت افت میکنه
ولی اگر این مقاومت نبود کل ولتاژ روی بیس امیتر می افتاد و می سوخت
