سلام استاد مهربانم اول از همه متشکرم متشکرم.
به نظر من استفاده از چهار مقاومت جهت کم جون کردن ولتاژ است.که فقط بتونه بیس ترانزیستور را در آستانه هدایت قرار دهد.( با استفاده از چهار مقاومت قدرت آب را کم کرده تا فقط زورش دریجه اب رو در استانه باز کردن قرار دهد.) وچرا از یک مقاومت جهت کم کردن قدرت آب استفاده نکرده به علت فشار زیاد آب و ترکیدگی مقاومت آهسته اهسته قدرت فشار اب رو کم کرده و همچنین خرابی زودتر مقاومت .و کم کردن لغزش لوله اب

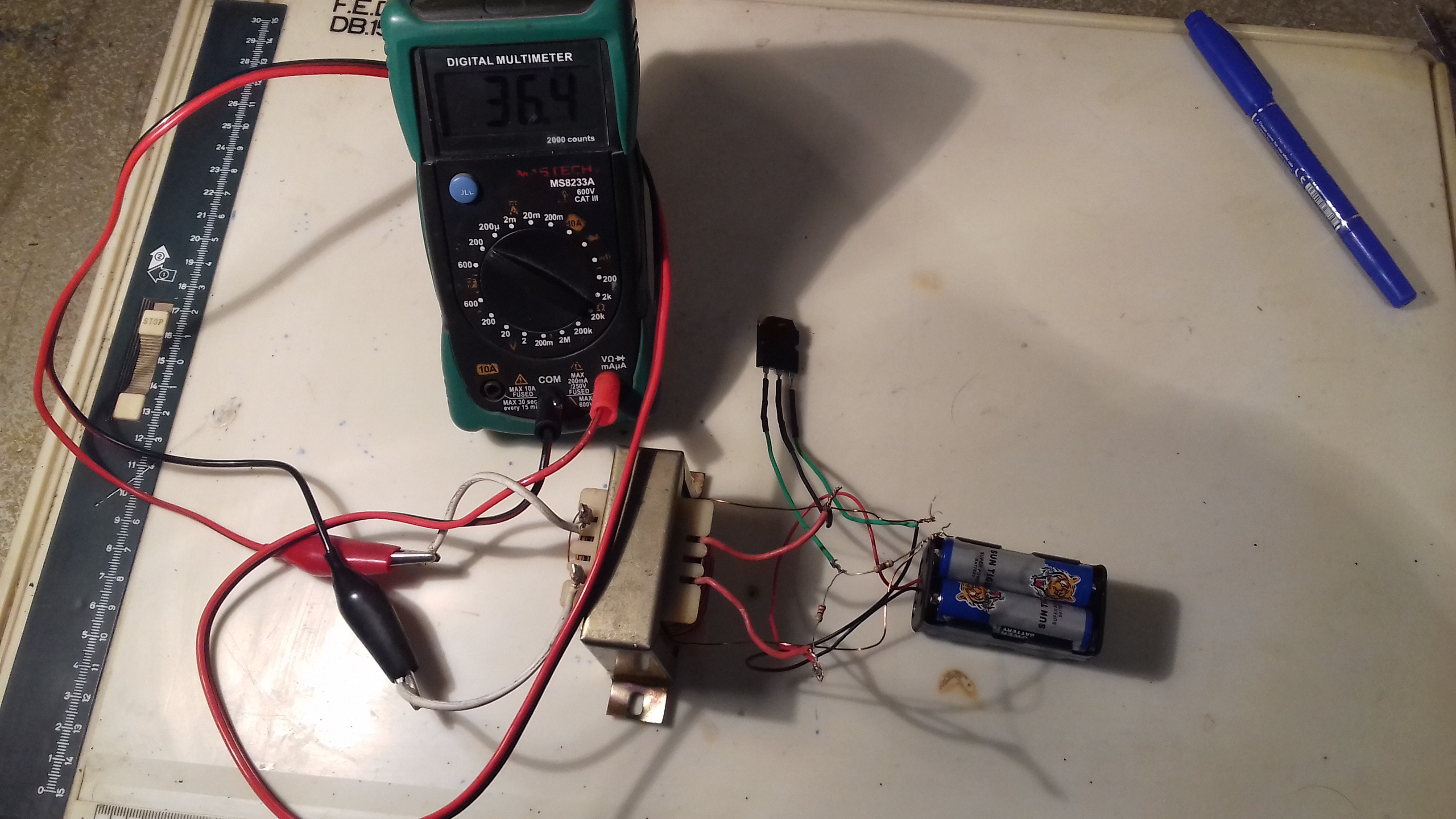

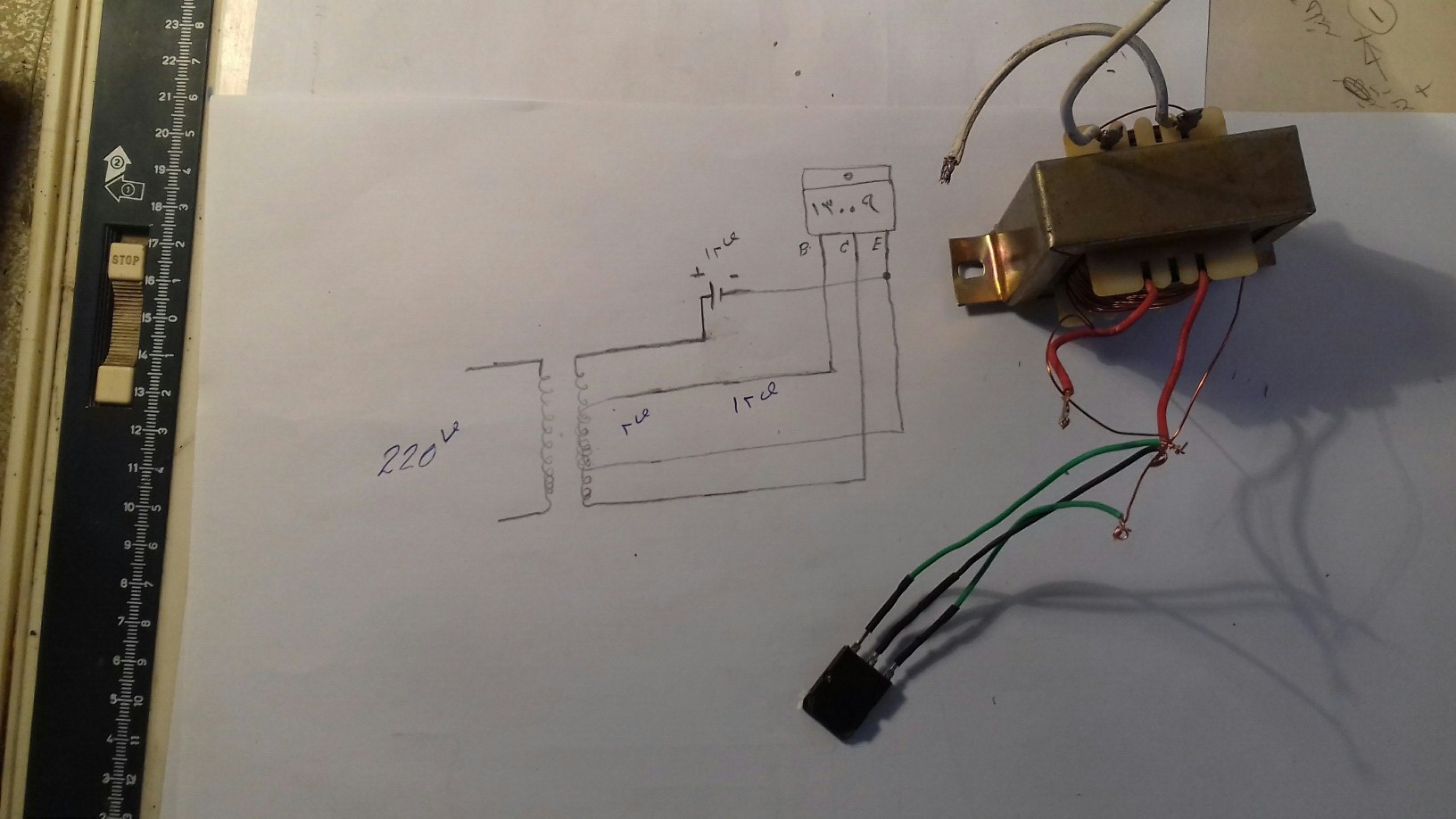

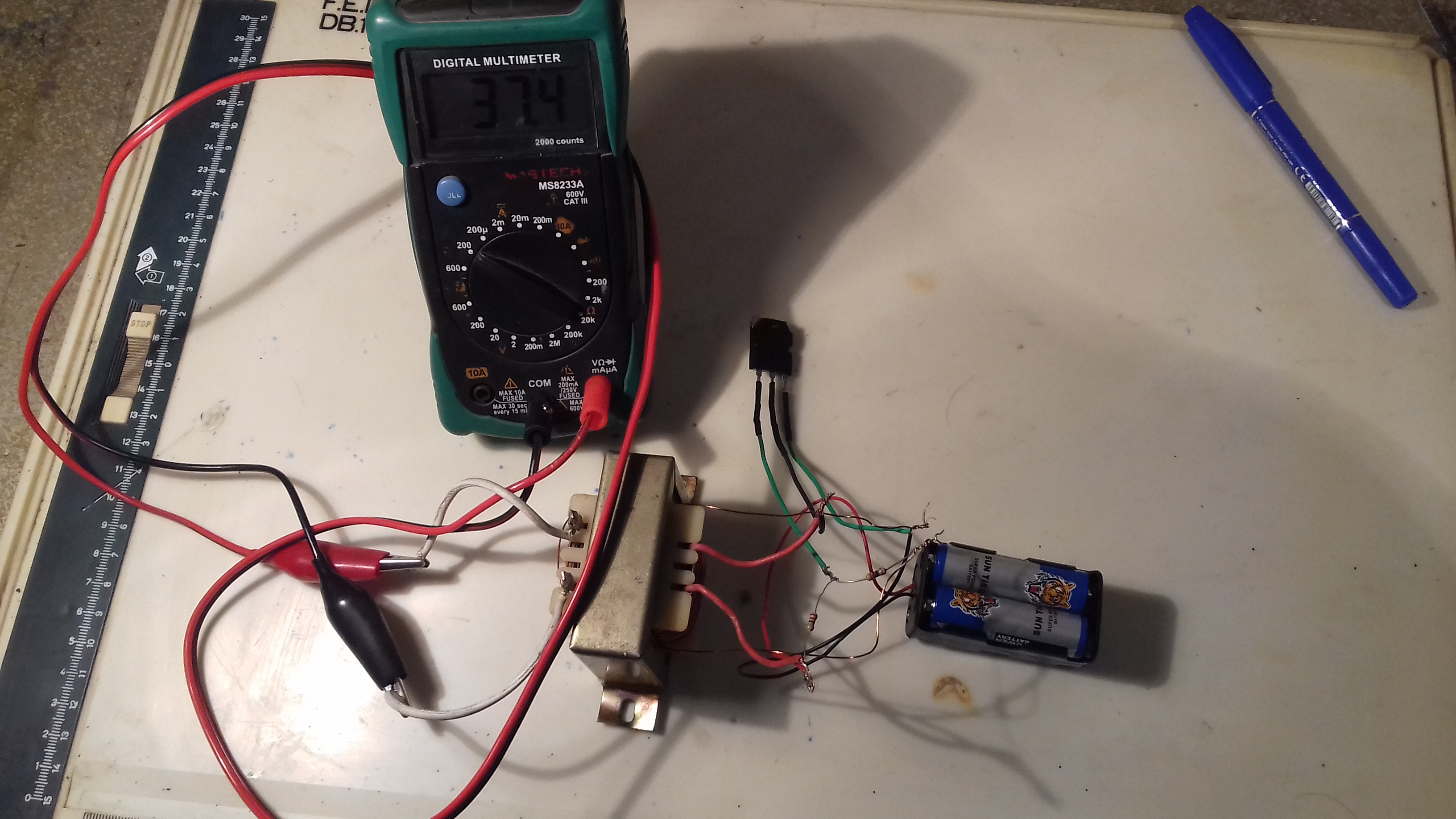

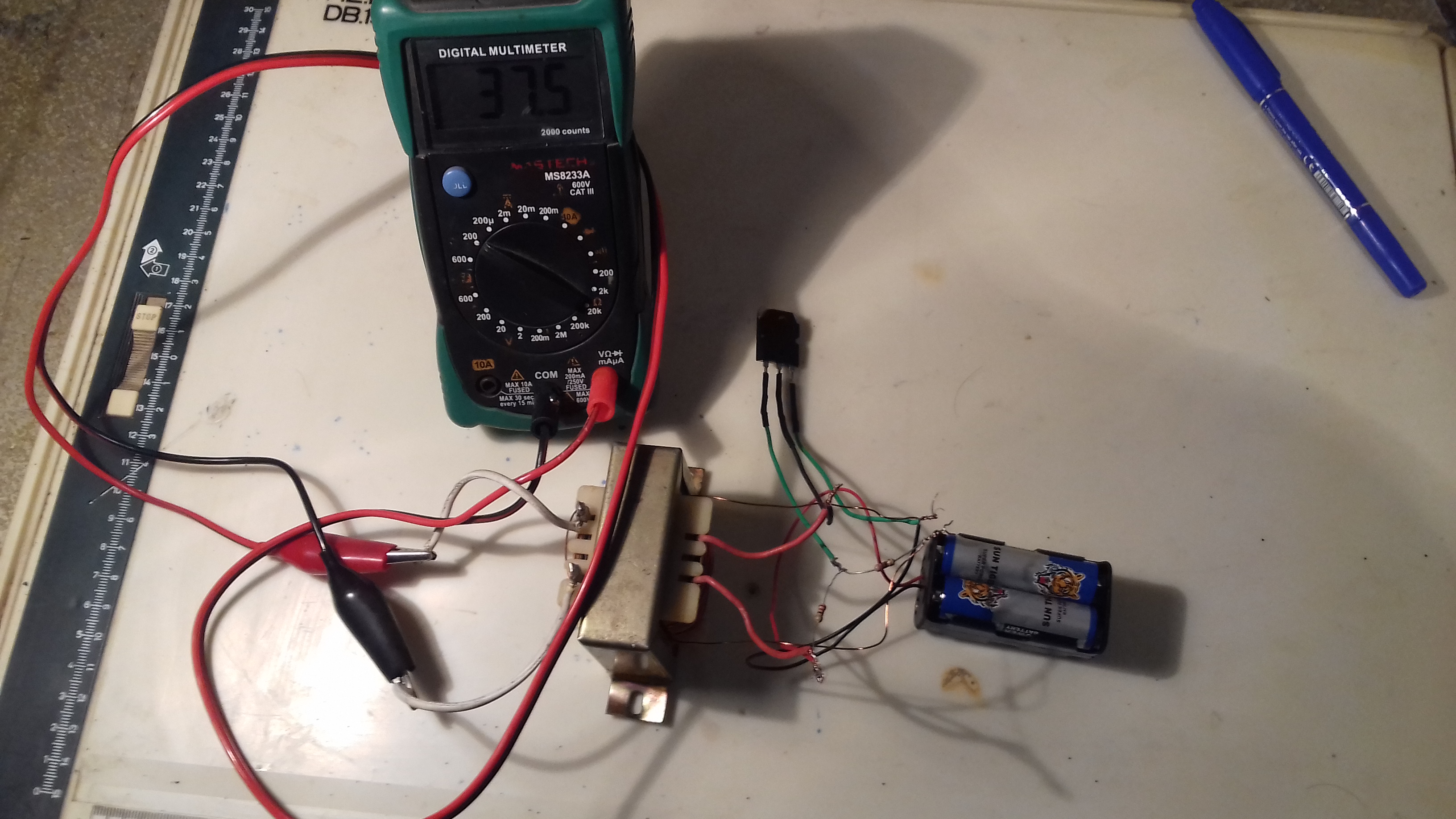

استاد مهربانم من مدار اینوتر رابا تک ترانزیستور بستم اما نمیدانم مشکل کارم کجاست که نتیجه نگرفتم. ترانزیستور 13009 و ترانس کاهنده 220 به12 و 20 دور سیم لاکی به دور ترانس بستم2 ولت هم برق داره. جهت بیس ترانزیستور
درود
ضمن تقدیر و تشکر
بابت مقاومت ها اشاراتی کردی اما دلیل اصلی نیست.
ضمنا مقاومت ۷۲۰ کیلویی دقیقا کار ۴ مقاومت ۱۸۰ کیلویی را انجام میده ولی با اینحال طراح نقشه دلیل کاملا روشنی برای استفاده از ۴ مقاومت بجای یک مقاومت داشته .
نقشه اینورتری که ساختی آپلود کن تا اشکال را بررسی کنم
اگه از سیم پیچ فیدبک جداگانه استفاده کردی دراینصورت دو سر سیم پیچ فیدبک را جابجا کن.
ضمنا اگه ولتاژ بیس امیتر ۲ ولت باشه یعنی ترانریستور سوخته
چون ولتاژ بیس امیتر باید نهایتا ۷ ،. ولت باشه
اگه منظورت اینه که با برق شهر ۲ ولت میده اشکالی نداره
نقشه ارسال کن مشخص میشه و اتفاقا جهت ارزیابی تحلیل بسیار مفیده.
اگه ولتاژ تغذیه ۱۲ ولت یا کمتر است و بین بیس و ولتاژ تغذیه از ۷۲۰ کیلو استفاده کردی اشتباهه و باید از حدود ۲۰۰ اهمی استفاده کنی چون ولتاژ تغذیه در نقشه تاپیک بسیار بالاست و مستقیما از یکسو شده برق شهر استفاده کرده.
ولی شما از نقشه بعنوان اینورتر و از باطری ولتاژ پایین برای تغذیه استفاده میکنی.

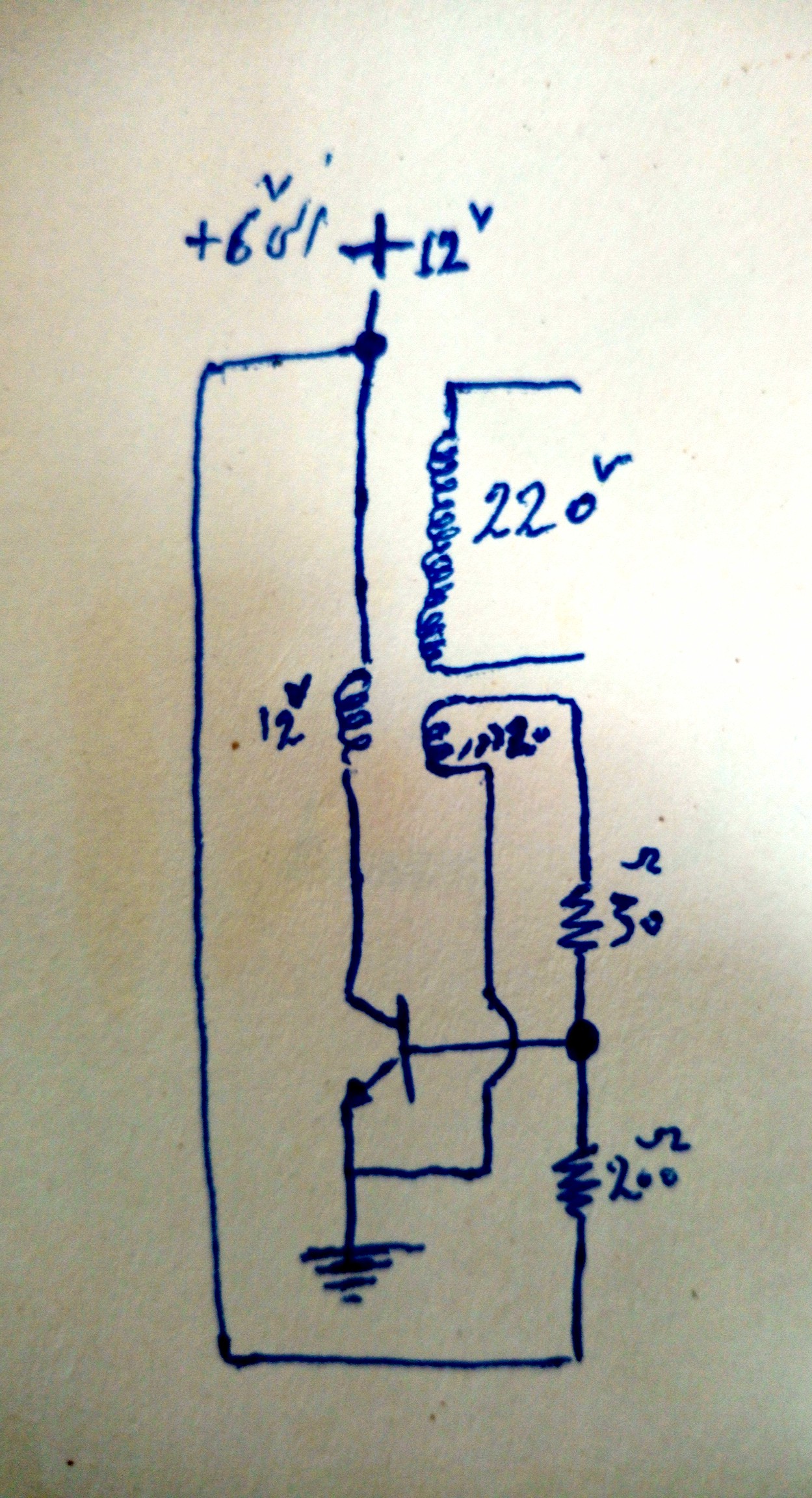

فقط با ۴ قلم ،
یک مقاومت ۲۰۰ اهم بایاس و یک مقاومت حدود ۳۰ اهم سری بین بیس و سیم پیچ فیدبک و یک ترانزیستور و ترانس باید نوسان کنه و ولتاژ بالای حدود ۱۰۰ الی ۳۰۰ ولت از سیم پیچ ۲۲۰ ولت دریافت بشه فعلا از خازنی در بخش نوسانساز استفاده نکن
سپاس
