ساخت یک هیتر دستی برای گرفتن لحیم سردی مادربرد

[mavaramat]

سلام/با تشکر از استاد ارجمندnooshzad که باعث شدن دوستان جسارت پیدا کنن و بدون bga چیپ تعمیر کنند.

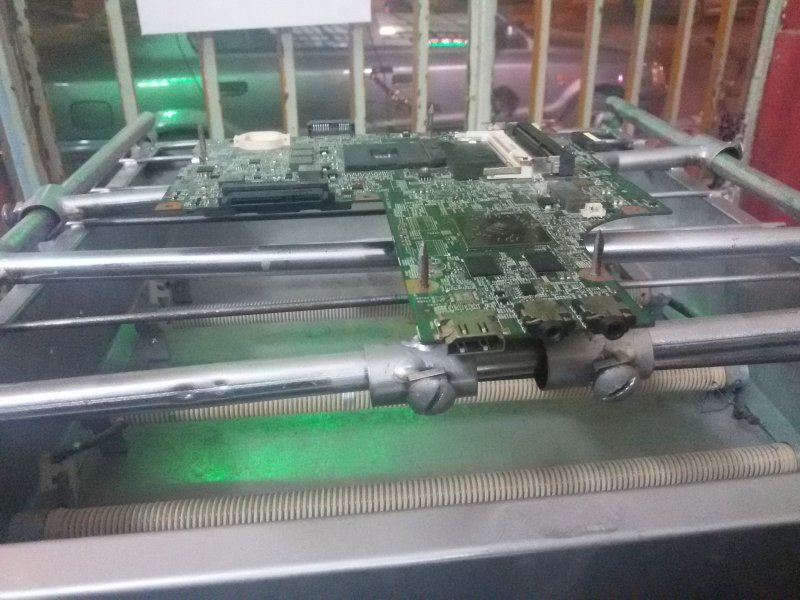

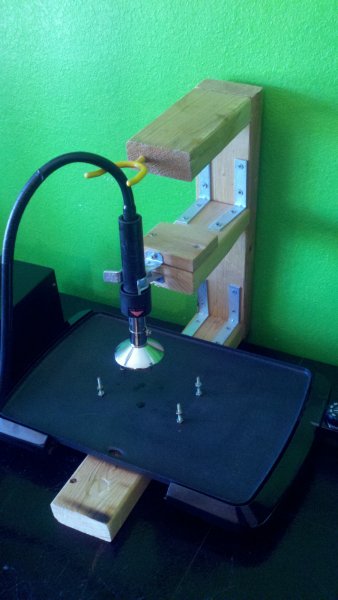

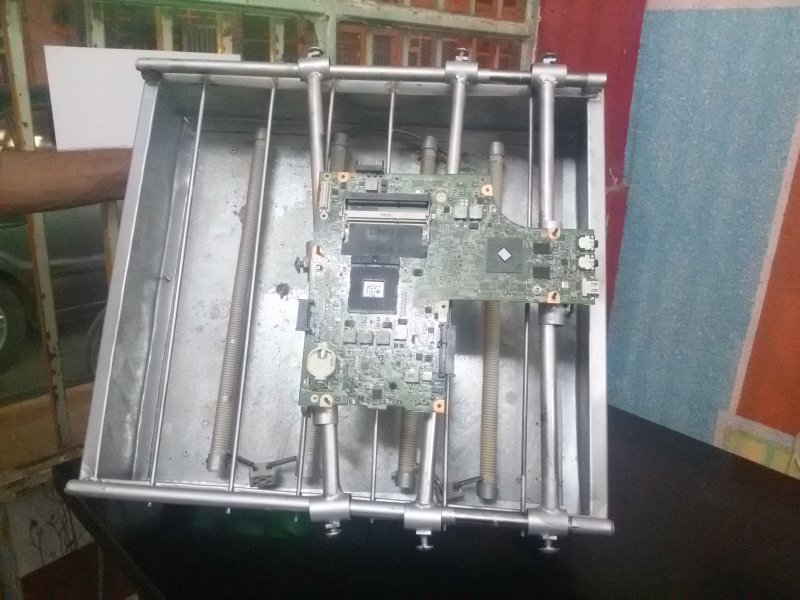

یک گیره هم برای دستگاه قبلی درست کردم که برد رو فیکس میکنه.البته دارم روش کار میکنم.گیره رو با کمک لوله استیل درست کردم.عکس سوم رو هم از اینترنت گرفتم ایده ی جالبی هست....
یا علی



[nooshzad]

درود
خسته نباشید اگر این کا رو عملی کنید کار خیلی ساده تر میشه ریسک هم پایین میاد



[miladsarab50]

پاسخ : مشکل در لحیم سردی گرفتن مادربرد

دوست عزیز من bga zm6200 دارم.با مادون قرمز کار نمیکنن این دستگاه ها.واینکه میگن به این دلیل برد تاب بر میداره به نظرم اشتباه میکنید.دلیل تاب برداشتن برد اختلاف دماس.وقتی یک قسمت برد زیادداغ میشه و بقیه جاها سرده.اون قسمت تاب بر میداره.کار bga machine هم همینه که از کف کل برد داغ میکنه



[mahmood13a65]

من یک سوال دارم زمانی که برد را روی توری قرار میدیم قطعات سئی که زیر برد است توسط حرارت کنده نمیشه

سلام همکار گرامی برا این سوالتون پاسخی دریافت کردین؟؟؟



[mahmood13a65]

درود
خسته نباشید اگر این کا رو عملی کنید کار خیلی ساده تر میشه ریسک هم پایین میاد

سلام خدمت همکار گرامی ، برای این سوال همکارمون میشه تجربه خودتن رو بگین .ممنون.چون من تازه تاپیک رو دیدم و میخوام درست کنم. ساخت یک هیتر دستی برای گرفتن لحیم سردی مادربرد نوشته اصلی توسط sunboys ساخت یک هیتر دستی برای گرفتن لحیم سردی مادربرد
من یک سوال دارم زمانی که برد را روی توری قرار میدیم قطعات سئی که زیر برد است توسط حرارت کنده نمیشه



[Behzadsf]

دوربین دوطرفه برای اینکه بشه چیپ روی برد تنظیم کرد کسی نظری داره ؟



[electrocom]

پاسخ : مشکل در لحیم سردی گرفتن مادربرد

سلام همکار گرامی
بی جی ای ماشین هیتر بالا و پایین المنت هست؟



[electrocom]

سلام خدمت همکار گرامی ، برای این سوال همکارمون میشه تجربه خودتن رو بگین .ممنون.چون من تازه تاپیک رو دیدم و میخوام درست کنم. ساخت یک هیتر دستی برای گرفتن لحیم سردی مادربرد نوشته اصلی توسط sunboys ساخت یک هیتر دستی برای گرفتن لحیم سردی مادربرد
من یک سوال دارم زمانی که برد را روی توری قرار میدیم قطعات سئی که زیر برد است توسط حرارت کنده نمیشه

قطعات حرارت دیده از زیر با وزن خودشون با ذوب شدن لحیم جدا نمیشند. مگر چیپهای سنگینی مثل ps3 و...
ولی اگه توری زیر مینبرد دمای داغیش به ذوب لحیم برسه با تماس با کف برد قطعات رو بر اثر وزن برد یا تکان خوردن جابجا یا می کند
و بنظر من بهتره که مینبرد روی پری هیتر روی توری فلزی نخوابه و توسط اهمرمهایی از دو طرف محکم و فیکس بشه
