مشکل: روشن نشدن (No Power) بودن لپ تاپ Fujitsu Lifebook A Series مدل AH531/GFO

[kiyanmz]

ممنون از پاسخ و پیگیری تک تک دوستان و اساتید عزیز، به روی چشم، نکاتی که فرمودید رو انجام میدم و نتیجه رو اعلام میکنم تو پست بعدیم.
با تشکر فراوان.
​



[kiyanmz]

سلام دوست من . اکثر ولتاژهایی که نوشتی صحیح هستند و طبیعیه که قبل از استارت شدن بعضی از قسمت ها راه اندازی نمیشن .
برادر همه جا رو ولتاژ گرفتی ماشالله . الی جاهایی که باید بگیری . بنازم این پشت کار رو دمت گرم داداش ، دیگران باید از شما یاد بگیرند که موقع درخواست کمک چطور موضوع با جزئیات کامل مطرح کنن . دست مریزاد بابا .
hidden content may not be quoted

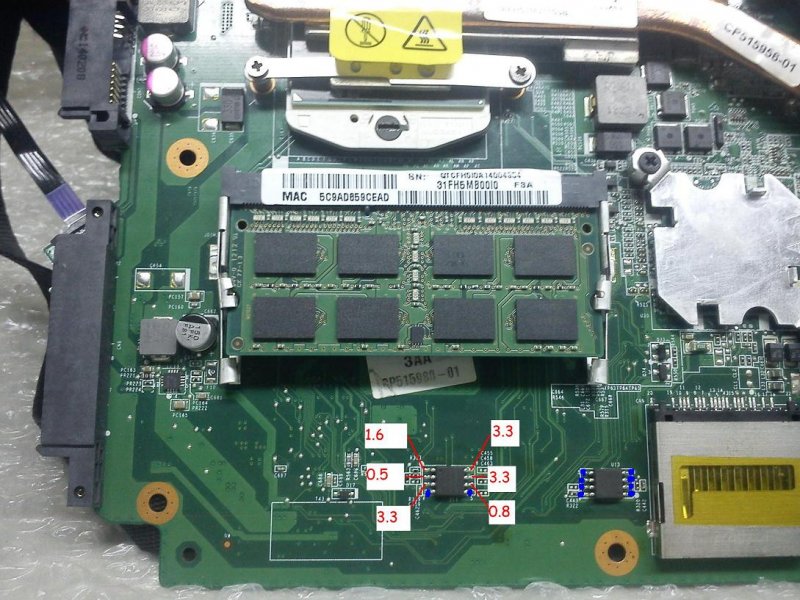

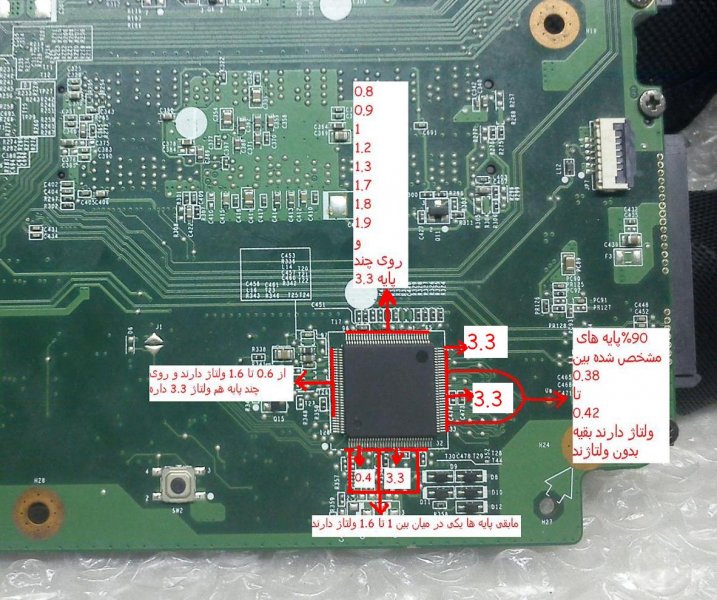

ولتاژهای روی I/O رو مشخص کردم و همچنین ولتاژ های روی آیسی بایوس
(نقطه های آبی روی آیسی بایوس ولتاژ ندارند)
5 ولت رو ندارم، راستش زیاد هم وارد نیستم شایان جان
نمیدونم چرا 5 ولت نداره ولی فکر میکنم بخاطر I/O باشه و اون
پایه هاش که ولتاژ ندارند احتمالا ولتاژ 5 میسازند!
اطراف پل جنوبی هم تقریبا میش گفت اصلا ولتاژ ندارم.


​



[shayan234]

سلام

اون یکی ایپیرام .که ولتاژ داره بایوس اصلیه و مشکلی نداره . شماره I/O رو هم زحمت بکش بنویس تا بررسی کنیم

ایپیرام U13 رو خارج کن و زیرش رو تست ولتاژی بگیر . وبا پروگرامر تستش کن که خراب نباشه و یه نکته ی دیگه : کدام ایپیرام رو بایوس زدی؟ بایوس قبلی رو برگردون روش باطری بکاپ رو هم که حتما عوض کردی دیگه ؟ ولتاژ روش داری؟
شماره چیپ جنوبی رو هم بنویس . رادیاتور ها رو هم کلا باز کن تا بشه دقیق تر بررسی کرد
فلت دکمه پاور رو جدا کن و کانکتوری که روی برد هست رو اندازه بگیر



[shayan234]

مشکل قطعا یا از I/O هست یا از چیپ . اول باید از سلامت I/O مطمئن بشیم . بعد بریم سراغ چیپ . من یه پیشنهاد دارم :

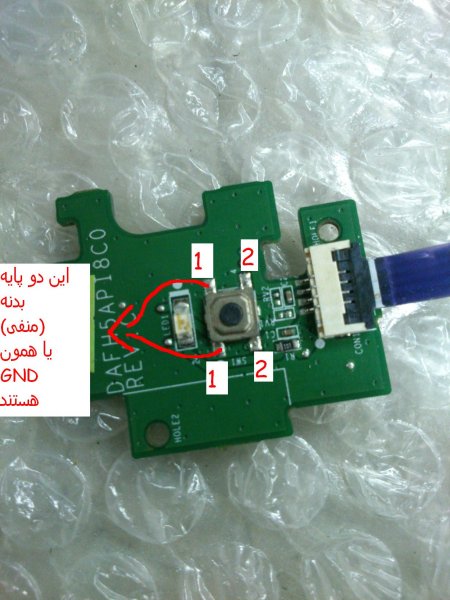

اهمتر رو روی تست دیودی قرار بده و یه پراب رو بزار روی یکی از پایه های دکمه پاور (یکیش شاسی هست ها! حواست باشه اشتباه نگردی) حالا اون یکی پایه رو بزار روی کانکتور فلت روی برد . ببین کدام پایه هست . بعد فلت رو جدا کن . حلا که پایه رو پیدا کردی دوباره یه پایه ی اهمتر رو بزار روی کانکتور روی برد و با اون یکی پایه دونه دونه المان ها رو بررسی کن . ببین به کجا میره . باید روی اهمتر 0 بزنه ها . بعد هر چی المان توی این مسیر دیدی رو دونه دونه چک کن که اتصال نباشه . کار سختی نیست . راحته .
من درست نمیتونم روی عکس ها تشخیص بدم که مدار PWM چیپ جنوبی کدامه . حتما حتما این مدار رو بررسی کن . دوتا ترانزیستور داره ویه سلف و یه ای سی PWM فکر میکنم کنار همون USB باشه . یه چیز دیگه که یادم رفت بگم : 1- پراب روی کانکتور دکمه پاور روی برد باشه 2- اهمتر روی تست دیودی 3 - با پراب دومی بگرد روی پایه های I/O و اطراف و زیر چیپ جنوبی تا مسیر مورد نظر رو پیدا کنی . ببینم چه میکنی ها !
اگه این یکی مادربورد رو درست کردی ، که مطمئنا میکنی . دیگه استا کار شدیا!
این دیگه شاخ کار تعمیراته تو نوع خودش تعمیر لپتاپ خاموش اینجوری . دیگه از همش سخت تره



[kiyanmz]

سلام

اون یکی ایپیرام .که ولتاژ داره بایوس اصلیه و مشکلی نداره . شماره I/O رو هم زحمت بکش بنویس تا بررسی کنیم

ایپیرام U13 رو خارج کن و زیرش رو تست ولتاژی بگیر . وبا پروگرامر تستش کن که خراب نباشه و یه نکته ی دیگه : کدام ایپیرام رو بایوس زدی؟ بایوس قبلی رو برگردون روش باطری بکاپ رو هم که حتما عوض کردی دیگه ؟ ولتاژ روش داری؟
شماره چیپ جنوبی رو هم بنویس . رادیاتور ها رو هم کلا باز کن تا بشه دقیق تر بررسی کرد
فلت دکمه پاور رو جدا کن و کانکتوری که روی برد هست رو اندازه بگیر

شماره I/O
nuvoTon
NPCE791LA0DX
2124B015-N12
130ACFA
U13 رو هم در آوردم و باز هم پایه هاش ولتاژ نداشتن، شایان جان من هر دوی این آی سی ها رو دوباره پروگرم کردم و حین پروگرم کردم و read کردن هیچ مشکلی نداشتن، اگه جوره دیگه ای هم باید تست بگیرم بفرمائید انجام بدم چون تا حالا انجام ندادم و بلد نیستم:blush:
راستش من این دستگاه رو خریدم، وقتی پیشم اومد هیچ جاش دست خورده نبود بجز بایوسش که کنارشون یه کم خمیر فلکس ریخته بود ولی مطمئنم که جای دیگش دست نخورده، به نظرتون باز هم بایوس قبلی رو بریزم؟
تو مشکل لپ تاپ Compaq که لطف کرده بودین و ایرادش رو بهم گفتید چون حواسم به باطری نبود رو این اول باطری رو چک کردم و دیدم ولتاژش کمه اول از همه باطری رو عوض کردم :32000000:

شماره چیپ جنوبی
BD82HM65
SLJ4P
X22B188

I/O رو هم خمیر فکلس ریختم و خوشگل هیت دادم. هیت سینک رو هم در آوردم و فلت رو هم قبلا در آوردم و تست بازر کردم و بدون کلید پاور و فلت از روی سوکت روی برد ولتاژ کرفته بودم ولی ولتاژ نمیرسید، الانم دوباره چک کردم و باز هم تغییری نکرده.
​



[kiyanmz]

مشکل قطعا یا از I/O هست یا از چیپ . اول باید از سلامت I/O مطمئن بشیم . بعد بریم سراغ چیپ . من یه پیشنهاد دارم :
اهمتر رو روی تست دیودی قرار بده و یه پراب رو بزار روی یکی از پایه های دکمه پاور (یکیش شاسی هست ها! حواست باشه اشتباه نگردی) حالا اون یکی پایه رو بزار روی کانکتور فلت روی برد . ببین کدام پایه هست . بعد فلت رو جدا کن . حلا که پایه رو پیدا کردی دوباره یه پایه ی اهمتر رو بزار روی کانکتور روی برد و با اون یکی پایه دونه دونه المان ها رو بررسی کن . ببین به کجا میره . باید روی اهمتر 0 بزنه ها . بعد هر چی المان توی این مسیر دیدی رو دونه دونه چک کن که اتصال نباشه . کار سختی نیست . راحته .
من درست نمیتونم روی عکس ها تشخیص بدم که مدار PWM چیپ جنوبی کدامه . حتما حتما این مدار رو بررسی کن . دوتا ترانزیستور داره ویه سلف و یه ای سی PWM فکر میکنم کنار همون USB باشه . یه چیز دیگه که یادم رفت بگم : 1- پراب روی کانکتور دکمه پاور روی برد باشه 2- اهمتر روی تست دیودی 3 - با پراب دومی بگرد روی پایه های I/O و اطراف و زیر چیپ جنوبی تا مسیر مورد نظر رو پیدا کنی . ببینم چه میکنی ها !
اگه این یکی مادربورد رو درست کردی ، که مطمئنا میکنی . دیگه استا کار شدیا!
این دیگه شاخ کار تعمیراته تو نوع خودش تعمیر لپتاپ خاموش اینجوری . دیگه از همش سخت تره

با سلام مجدد خدمت دوست خوبم آقا شایان.

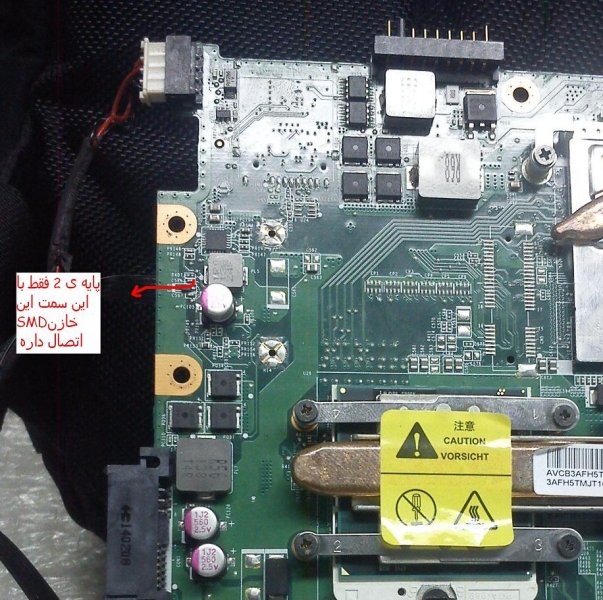

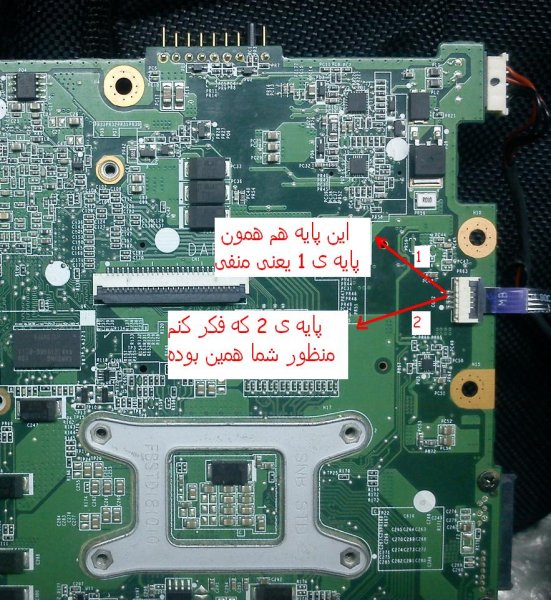

همونطور که تو عکس مشخص کردم اگه منظورتون از پایه ای که باید با اون المان ها رو بررسی کنم پایه ی 2 باشه این پایه به یه پای خازن SMD که اون سمت برد هست و نوشتم 2 در ارتباط هست و از اون جا دیگه چیزی نیست جز سمت دیگه ی همون خازن SMD که به زمین وصله.

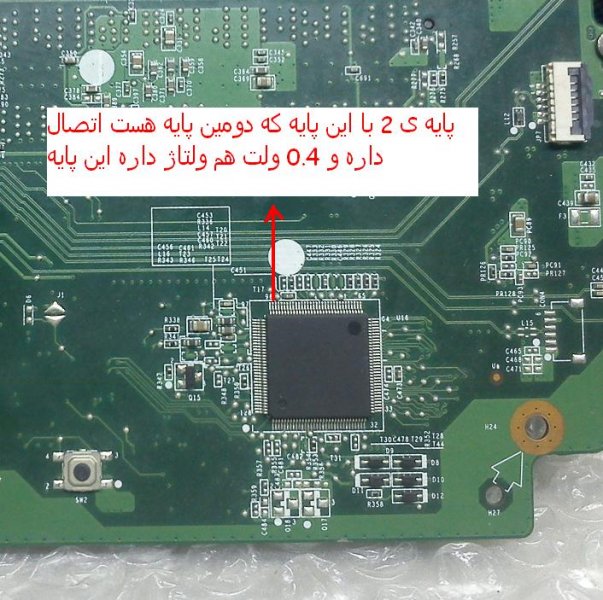

یه پراب اهم متر رو گذاشتم رو پایه ی 2 یا همون پایه ی دوم سوکت فلت پاور و سمت دیگه رو به پایه های I/O زدم دیدمبا یه پایه اتصاله کا تو عکس با عدد 2 نشون دادم و روی I/O ولتاژ 0.4 داره ولی روی سوکت فلت پاور این ولتاژ نیست.
مدار PWM چیپ جنوبی رو هم منوز بررسی نکردم، تو اولین فرصت اعلام میکنم دوست خوبم.

​



[shayan234]

خازن رو خارج کن . با تست دیودی گشتی دیگه !؟ بازری برای بعد از اینه که مسیر مورد نظر رو دقیقا شناسایی میکنی و میخوای ببینی به بدنه راه داره یا نه . ولتاژ خیلی پایینه و به نظز مشکوک میاد . مطمئنا یه جایی توی این مسیر نشتی داری . و ولتاژ داره افت میکنه . فردا datasheet این آیسی رو دقیقا بررسی میکنم و پایه ی پاور رو دقیقا برات شناسایی میکنم



[shayan234]

و در ضمن اگه به بایوس شک داری که قبلا نسخه ی درستی روش بوده یا نه . همین پروگرامی که خودت زدی خوبه .



[shayan234]

سلام
ولتاژ این پایه هایی از I/O رو که میگم اندازه بگیر و اگر ولتاژ نداشتند ببین به گراند وصل هسنتد یا نه و اگر وصل بود با G مشخص کن و اگر نبود حتی اگر رقمش صفر هم بود بنویس تاببینیم دقیقا I/O خراب هست یانه در ضمن این پایه ها خیلی مهم هست و نشاندهنده ی سلامت مادربورد در بخش های مختلف هم هست : (این ای سی 128 تا پایه داره که هر 32 تاش توی یه ردیفه و کنار پایه ها نوشته شده . 0 تا 32 یا 32 تا 64 و 64 تا 96 و 96 تا 128 ومشخص کرده ). توی عکس لازم نیست بزاری و فقط شماره ی پایه رو بنویس و = قرار بده با ولتاژ


پایه های :

[hide]


77 به کریستال 32 کیلوهرتز وصله و چند ولت روشه ؟ 79 چند ولته ؟ باطری لپ تا پ وصل باشه و پایه ی 80 رو اندازه بگیر . پایه های 33 تا 53 به غیر از 44 و 45 و 46 باید ولتاژ یکسانی داشته باشند . پایه های 54 تا 61 هم مشابه .
82 , 120 , 109 , 119, 95, 94, 93 , 64 , 107 , 99 , 108 , 104 , (19 و 46 و 76 و 88 و 115 و102 و 4 باید 3.3ولت باشند ) 62, 118, 32 , 114 , 67 , 68 , 44, 85 , 27 , 25 , 23 , 12 , 26, 15 , 28, 111, 75 , 74 , 123 , 100 , 69 , 70

ترانزیستور ماسفت q300 رو پیدا کن و اندازه بگیر و ولتاژ همه ی پایه هاشو بنویس . تست اتصالی هم ازش بگیر . از روی برد برش دار و برد رو روشن کن ببین چی میشه . مواضب باش فقط که نسوزونیش . چون قطعه ی بسیار مهمیه
خازن c314 رو پیدا کن و اندازه بگیر.
سلف L300 رو پیدا کن
خازن های 313 و 306 رو پیدا کن و اندازه بگیر
خازن 308 رو پیداکن و اندازه بگیر
آی سی U3500 رو پیدا کن و ببین اطرافش 3.3 داری؟ (SLB9635tt)
ببین روی یه سر LED ها ولتاژ 3.3 یا 5 داری یا نه . هر کدام که داشتی رو مشخص کن

[/hide]



حتما باطری 12 ولتی لپ تاپ تست بشه و وصل کن .
میدونم که گرفتن این ولتاژ ها اصلا کار ساده ای نیست و خسته کننده هست ولی چاره ی دیگه ای نداریم . و اگر این ولتاژ ها دقیق مشخص بشه نشان دهنده ی عملکرد خیلی از بخشهای برد هستش و حکم یه دیباگر رو داره
موفق باشی



[cybernova]

فقط می تونم بگم واقعا دستت درد نکنه آقای shayan .آدم لذت می بره و افتخار می کنه که همکاری مثل شما داره .راهنمائی های کامل و با جزئیاتتون علاوه بر حل مشکل ، تجربه ای می شه برا بنده و دیگر دوستان . بقول معروف همه گفتنی ها رو آقای shayan گفتن و ما فقط می تونیم بگیم منتظر اعلام نتیجه
