مشکل: روشن نشدن پاور VIERA مدل VI-600

[احمد رستمی]

باسلام

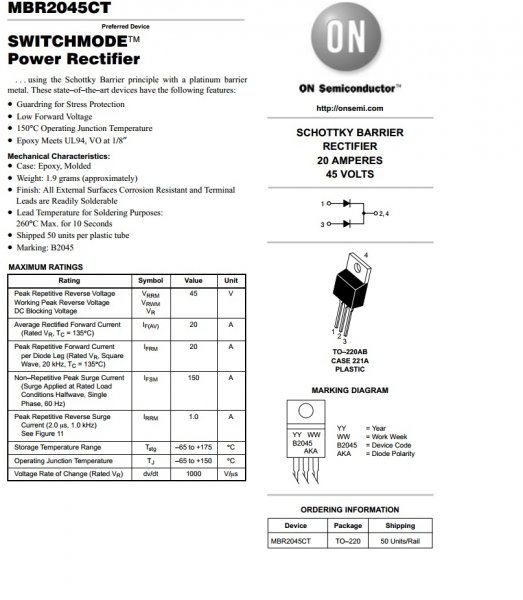

B2045 یک دیود شاتکی دوبل سدکننده 45 ولت 20 آمپر است بشرح دیتا شیت زیر:

​

مشاهده فایل‌پیوست 99599

اگه دیود شاتکی هست میشه مثل دیود های دیگه و معمولی با مولتی متر چکش کرد



[cybernova]

دوست خوبم
بله دقیقا مثل 2 تا دیود که در یک پایه مشترک هستند .



[احمد رستمی]

دوست خوبم
بله دقیقا مثل 2 تا دیود که در یک پایه مشترک هستند .

خوب اینطوری این دیود را چک کردم . ابتدا سر منفی پروب مولتی متر را روی پایه وسط قرار دادم و سر مثبت را روی دو پایه کناری عداد هردو پایه 16 بود در صورتی که برعکس انجام دادم عددی نشون نداد . به نظر من این دیود سالم هست نظر شما چیه ؟
اگه سالمه برم سر وقت تعویض دوتا ای سی ؟



[reza_476]

باسلام

روش تست دیود با مولتی متر دیجیتالی:
[hide]
من همین دیود را دارم همین الان با مولتی متر که سلکتور روی گزینه تست دیود است پراپ منفی یا مشکی را به پایه وسط متصل و پراپ قرمز یا مثبت را تک تک به پایه های 1 و 3 میزنیم باید عددی بین 140 تا 160 را نشان دهد اگر پراپها را برعکس کنیم یعنی پراپ قرمز را به پایه وسط متصل کرده و پراپ مشکی را یکبار به پایه 1 و بار دوم به پایه 3 میزنیم باید در هر حالت عد یک یعنی بینهایت رانشان دهد در اینصورت دیود سالم است.
[/hide]



[احمد رستمی]

ممنون اقا رضا
خوب با این حساب دیود من خرابه . بجاش میشه نوع دیگه گذاشت ؟



[reza_476]

باسلام با توجه به دیتاشیت آن هر دیود شاتکی 45 ولت 20 آمپر کار میکند و میتوانی جایگزین کنی از این ولتاژ و آمپر بیشتر میتوانی جایگزین کنی ولی کمتر نمیشود البته در بازار این نوع با کدهای مختلف وجود دارد آن کد اولشان مال کارخانه سازنده است



[احمد رستمی]

با سلام مجدد
تمام قطعات ثانویه چک شد . دو تا ای سی بنام KA7500 و LM339 داره که سر ای سی اول ولتاژ هست برای تغذیه ای سی که 15 ولت هست ولی سر پایه های تغذیه ای سی دوم ولتاژی نداریم . لطفا راهنمایی کنید که مورد چیه ؟ ایا ای سی اول سوخته ؟



[reza_476]

باسلام

KA7500 همان TL494 است باتوجه به دیتاشیتشان ولتاژهایشان را چک کن ببین هر کدام چقدر دارند و اگر هر کدام نداشت از همان پایه مثبت آی سی مسیر تغذیه آنرا بررسی کن



[احمد رستمی]

باسلام

KA7500 همان TL494 است باتوجه به دیتاشیتشان ولتاژهایشان را چک کن ببین هر کدام چقدر دارند و اگر هر کدام نداشت از همان پایه مثبت آی سی مسیر تغذیه آنرا بررسی کن

ممنون اقا رضا با راهنمایی های شما و دوستان تونستم تقریبا درستش کنم مشکل از ای سی اول بود . البته هنوز کار داره یه کم ولتاژ کم میکنه .



[reza_476]

باسلام

کدام ولتاژها را کم میکند دقیقا قید کن
پاور را با بار چک میکنی یعنی با اتصال سیم سبز و مشکی یا به کامپیوتر وصل میکنی
میتوانی یک یا دو عدد لامپ 12 ولت 50 واتی بعنوان بار مصنوعی چک کنی
