مشکل: روشن نشدن پاور nxet

[reza_476]

باسلام
در پایه های ترانزیستورهای 13007 و ترانزیستور ماسفت کناری چند ولت داری؟



[reza_476]

باسلام

نوشته اصلی توسط ajamee

سلام دوست گرامی هر دو ترانزیستور را تعویض کردم
دیود سالم است
به جای ای494 از ای سی sdc2921استفاده کرد است

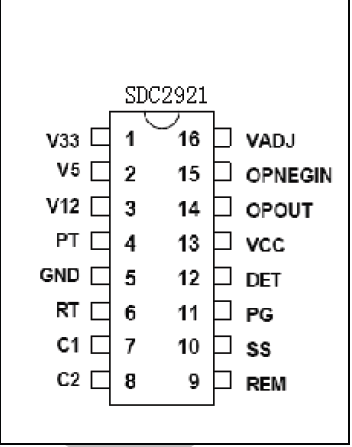

sdc2921 بجای TL494 نمیخورد زیرا پایه ها را توجه کنید:

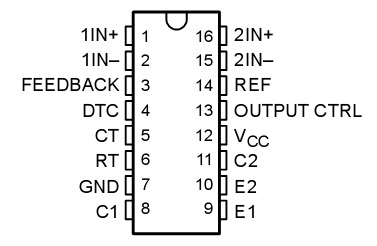

TL494:



در نتیجه مشابه هم نیستند



[SkyCity]

سلام دوست گرامی هر دو ترانزیستور را تعویض کردم
دیود سالم است
به جای ای494 از ای سی sdc2921استفاده کرد است

درود
منظور شما این است که تعمیرکار قبلی به اشتباه آیسی 2921 را جایگزین کرده است یا بصورت فابریک روی پاور فوق بوده است ؟
توضیحات پر محتوا تری ارائه فرمائید
سپاس
​



[ajamee]

باسلام
در پایه های ترانزیستورهای 13007 و ترانزیستور ماسفت کناری چند ولت داری؟

روی پایه های ترانزیستور13007 E-C= 180 البته وقتی اندازه گیری میکنم لحظه اول 180 و وکم کم ولتاژ افت میکند و تا 60 ولت می آید
پایه BوE صفر ولت
پایه Cبه E 1 = ولت 180
ماسف کناری 280 ولت دارم



[ajamee]

به صورت فابریک از ای سی 2921استفاده شد است
با کمال تشکر



[reza_476]

باسلام
نه اگر فابریکش آی سی sdc2921 بوده حل است



[reza_476]

باسلام

نوشته اصلی توسط ajamee
روی پایه های ترانزیستور13007 E-C= 180 البته وقتی اندازه گیری میکنم لحظه اول 180 و وکم کم ولتاژ افت میکند و تا 60 ولت می آید
پایه BوE صفر ولت
پایه Cبه E 1 = ولت 180
ماسف کناری 280 ولت دارم

​

وقتی ولتاژ بیس و امیتر صفر باشد یعنی دوباره ترانزیستورهای 13007 ها سوخته یعنی عمل تقویت ولتاژ انجام نمیشود و همچنین نباید ولتاژ از 180 به 60 ولت افت کند
لذا شما در هیتسینگ اول اتصال دارید باید از لامپ تست استفاده کنید که دوباره ترانزیستورها نسوزند و قطعات تغذیه این ترانزیستورها خوب چک کن



[ajamee]

سلام وتشکر
هر دو ترانزیستور سالم است
ببین اندازگیری من درست است من پراب قرمز را روی بیس و پراب مشکی را روی امیتر قرار می دهم ولت را صفر نشان میدهد



[اسماعیل محبی]

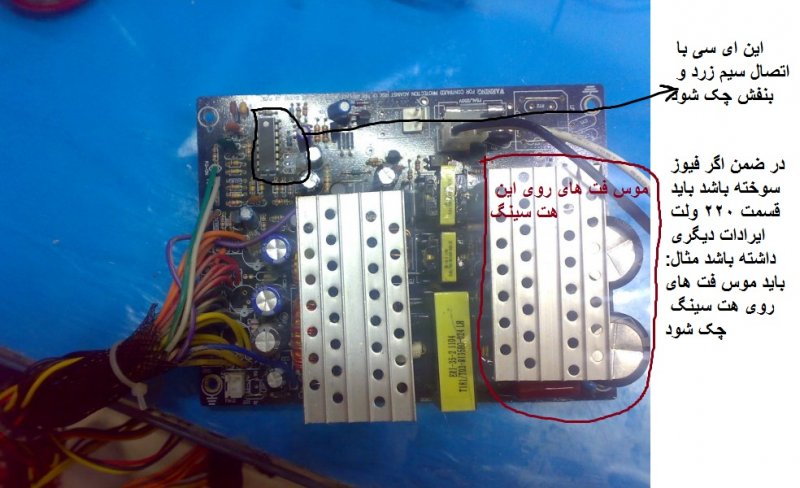

اگر با اتصال سیم بنفش و زرد فن چرخید ای سی فوق سالم است اگر نه باید ای سی تعویض شود



[ajamee]

با سلام با اتصال سیم بنفش به سیم زرد فن کار می کنه ترانزیستورها را تعویض کردم سالم است
