مشکل: روشن نشدن لپ تاپ asus k45d

[hoseyn1258]

i/o رو برداشتم، بازم روی پایه هایی که فرمودید ولتاژ نبود

سلام

بررسی کنید روی فتهای تغذیه 3.3 و 5 ولتاژ 19 ولت موجود است یا نه ؟
شماره ایسی تغذیه را قید کنید اگر خودتان با دیتاشیت خوانی مشکلی ندارید بررسی کنید پایه vcc یا vdd روی ایسی تغذیه ولتاژ 19 دارد یا خیر ؟

برای مراحل بعد حتما شماره ایسی تغذیه را قید کنید

فعلا ای او را در محل قرار ندهید



[MGNBUTCHER]

سلام

بررسی کنید روی فتهای تغذیه 3.3 و 5 ولتاژ 19 ولت موجود است یا نه ؟
شماره ایسی تغذیه را قید کنید اگر خودتان با دیتاشیت خوانی مشکلی ندارید بررسی کنید پایه vcc یا vdd روی ایسی تغذیه ولتاژ 19 دارد یا خیر ؟

برای مراحل بعد حتما شماره ایسی تغذیه را قید کنید

فعلا ای او را در محل قرار ندهید

هیچ 3.3 و 5 ولتی بر روی پایه های ماسفت ها نیست، فقط ولتاژ 19 ولت روی پایه های بعضی از ماسفتها است
آی سی تغذیه رو نمیتونم پیدا کنم، احتمالا همین سوخته باشه؟
نقشه این لپ تاپ رو ندارید؟



[hoseyn1258]

هیچ 3.3 و 5 ولتی بر روی پایه های ماسفت ها نیست، فقط ولتاژ 19 ولت روی پایه های بعضی از ماسفتها است
آی سی تغذیه رو نمیتونم پیدا کنم، احتمالا همین سوخته باشه؟
نقشه این لپ تاپ رو ندارید؟

سلام شماره مادر برد را بنویسید

احتمال خرابی ایسی تغذیه بالاست

به شرط اینکه شماره ایسی تغذیه را هم بنویسید تا از نحوه تست ان با خبر شوید

موفق باشید



[MGNBUTCHER]

سلام شماره مادر برد را بنویسید

احتمال خرابی ایسی تغذیه بالاست

به شرط اینکه شماره ایسی تغذیه را هم بنویسید تا از نحوه تست ان با خبر شوید

موفق باشید

شماره برد:

DA0XY1MB6E0
REV:E

آی سی تغذیه رو نتونستم پیدا کنم، چندتا آی سی هم که شک داشتم شاید باشه، دیتاشیت شون رو دانلود کردم ولی نبود



[hoseyn1258]

شماره برد:

DA0XY1MB6E0
REV:E

آی سی تغذیه رو نتونستم پیدا کنم، چندتا آی سی هم که شک داشتم شاید باشه، دیتاشیت شون رو دانلود کردم ولی نبود

با سلام

متاسفانه شماتیک مادربرد شما را پیدا نکردم در قسمت درخواست شماتیک درخواست دهید تا اساتید اپلود کنن

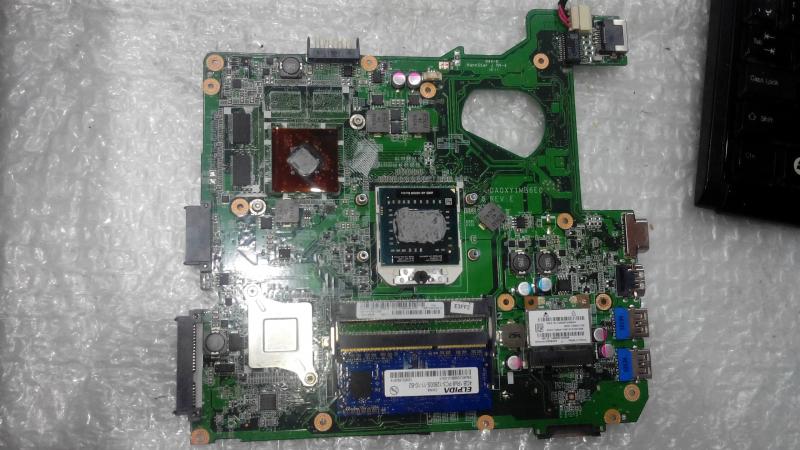

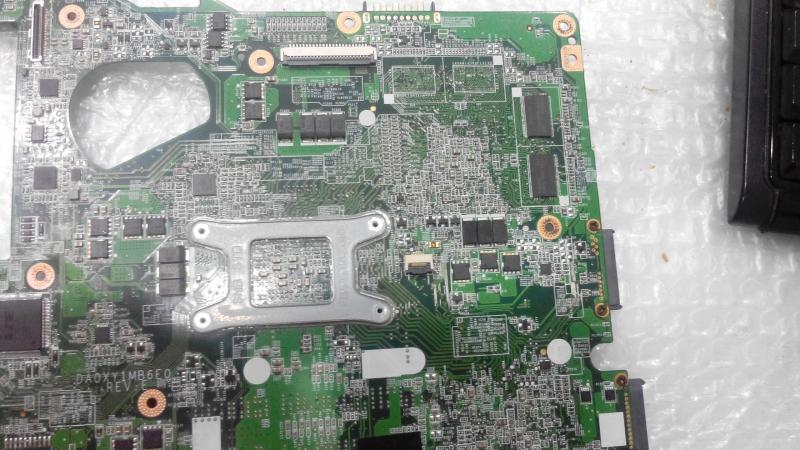

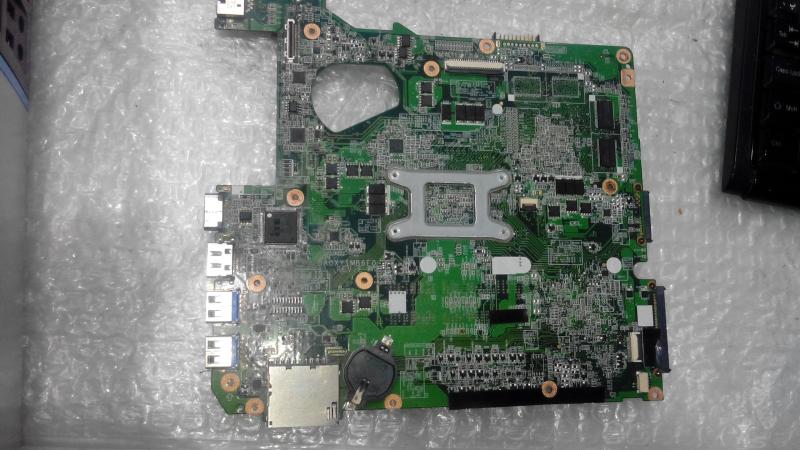

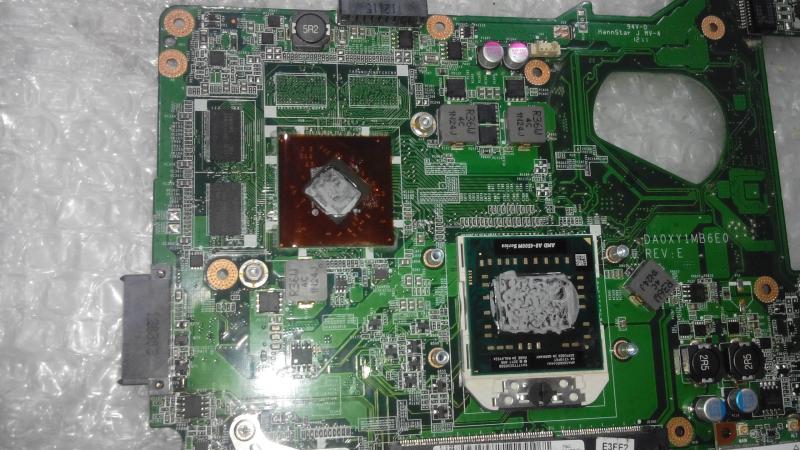

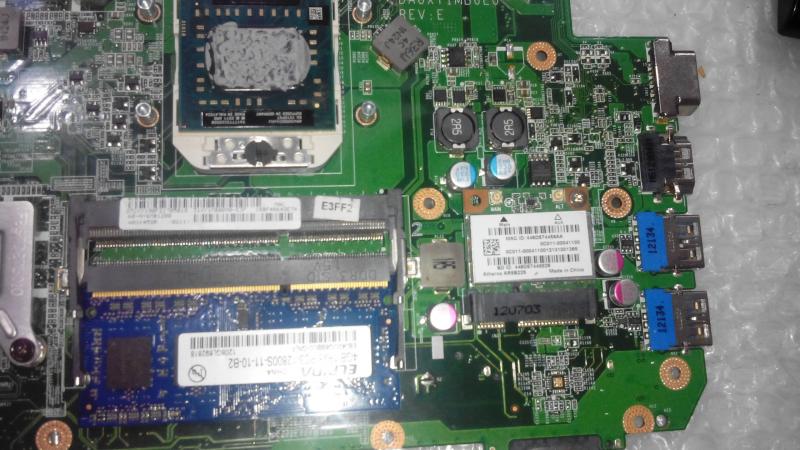

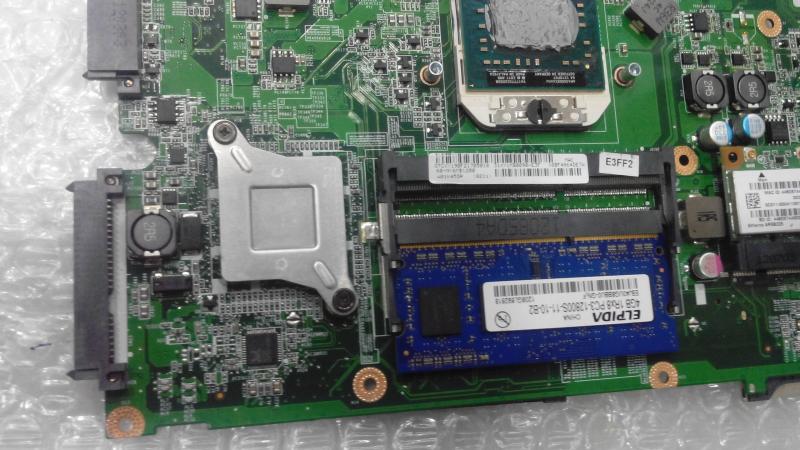

فعلا یک عکس با کیفیت از دو طرف برد اپلود کنید تا ایسی تغذیه را مشخص کنم

ممنون



[MGNBUTCHER]

با سلام

متاسفانه شماتیک مادربرد شما را پیدا نکردم در قسمت درخواست شماتیک درخواست دهید تا اساتید اپلود کنن

فعلا یک عکس با کیفیت از دو طرف برد اپلود کنید تا ایسی تغذیه را مشخص کنم

ممنون



[khelane]

سلام
شماتیک کاملش نیست ولی به دردت میخوره
تو ارشیوم نداشتم یه کم تو نت چرخیدم زیاد بود ولی متاسفانه سایتها روسی و هندی و.. بودن و پولی بودن
خلاصه اینو پیدا کردم
مشاهده فایل‌پیوست Asus K45DR_XY1 DA0XY1MB6E0_Repair Guide.pdf

Asus K45DR_XY1 DA0XY1MB6E0_Repair Guide
امیدوارم مشکلتون رفع بشه



[hoseyn1258]

سلام دوست گرامی

با توجه به عکس و شماتیکی که دوست عزیزمان زحمت ارسال ان را کشیدند ایسی تغذیه شما rt8223p هست که روی ایسی باید عدد 20 نوشته شده باشد ( ایسیهای زیچتک با عدد و حروف علامت گذاری میشوند)

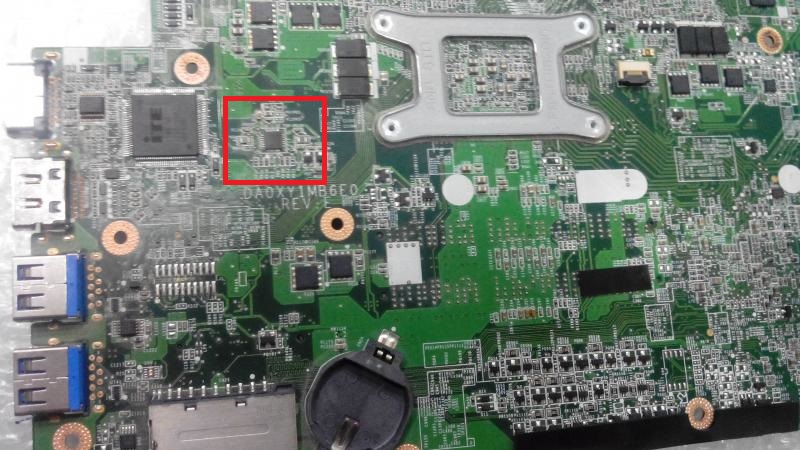

ایسی تغذیه را در عکس مشخص کردم

بررسی کنید که ایا روی پایه 16 ولتاژ 19 ولت را دارید یا نه

اگر ولتاژ بود بررسی کنید که ایا روی پایه های 8 و17 ولتاژ 3.3 و 5 هست

اگر روی پایه 16 ولتاژ 19 را داشتید ولی در پایه های 8و17 هیچ ولتاژی نبود بدون شک ایسی خراب است

اگر روی پایه 16 ولتاژ 19 نبود در مسیر دنبال مقاومت بگردید که از بین رفته

موفق باشید



[MGNBUTCHER]

سلام دوست گرامی

با توجه به عکس و شماتیکی که دوست عزیزمان زحمت ارسال ان را کشیدند ایسی تغذیه شما rt8223p هست که روی ایسی باید عدد 20 نوشته شده باشد ( ایسیهای زیچتک با عدد و حروف علامت گذاری میشوند)

ایسی تغذیه را در عکس مشخص کردم

بررسی کنید که ایا روی پایه 16 ولتاژ 19 ولت را دارید یا نه

اگر ولتاژ بود بررسی کنید که ایا روی پایه های 8 و17 ولتاژ 3.3 و 5 هست

اگر روی پایه 16 ولتاژ 19 را داشتید ولی در پایه های 8و17 هیچ ولتاژی نبود بدون شک ایسی خراب است

اگر روی پایه 16 ولتاژ 19 نبود در مسیر دنبال مقاومت بگردید که از بین رفته

موفق باشید

مشاهده فایل‌پیوست 140651

ممنون
روی پایه 16 ولتاژ بود ولی روی 8 و 17 هیچی نبود
آی سی رو با شماره rt8223p می تونم تو بازار پیدا کنم؟



[hoseyn1258]

ممنون
روی پایه 16 ولتاژ بود ولی روی 8 و 17 هیچی نبود
آی سی رو با شماره rt8223p می تونم تو بازار پیدا کنم؟

سلام

ایسی تغذیه خرابه باید عوض کنید به افق مهتاب و هایا زنگ بزنید پیدا میشه

بعد از تعویض ایسی ای او را نصب نکنید(امکان دارد دلیل سوخت ایسی تغذیه ای او باشد ) و دوباره پایه های مربوطه را ولتاژ گیری کنید

اگر ولتاژ در تست پویینت های مورد نظر بود اینبار ای او جدید نصب کنید

انشالله مشکل بل کل رفع خواهد شد

موفق باشید
