راهنمایی جهت خرید منبع تغذیه تعمیرگاهی

[غزال]

درود بر شما
من برای ترانزیستور قدرت از mj11016 که 30آمپر هست استفاده کردم.
میشه بفرمایید کدوم مقاومت رو باید مقدارش رو تغییر بدم؟
الان مدار کار نمیکنه و خروجی نداره.
وقتی قسمت کنترل جریان رو خارج کردم، ولتاژ خروجی رو بین 1 تا 8 ولت میشه تغییر داد.
اگه میشه راهنمایی کنید.من به منبع 5 آمپر نیاز دارم...

سلام

استاد عزیز و ارجمندم

مدار مربوطه را مشخص و درصورت امکان در تاپیک حاضر قابل رویت فرمایید تا رفع ایراد تسهیل بشه

سپاس



[مسعود نصوحی]

ممنون از لطف شما
البته من استاد نیستم:thanx:

عرضم به حضور شما که این برد رو توی بردهای اوراقی خیلی قدیمم پیدا کردم.یادم میاد 10 سال پیش یکی از دوستان برای پروژه هنرستان این مدار رو میخواست درست کنه.
عیبی که این برد داره اینه که برعکس چاپ شده و من مجبور شدم آی سی ها رو پشت برد و به سختی نصب کنم.و همچنین ترانزیستورها رو به نحوی نصب کنم که صحیح باشه.

اما عیب مدار:
در خروجی ولتاژ 10 ولت هستش و با تغییر ولوم ولتاژ در نهایت به 11 میرسه.
با خارج کردن دیود d9 از مدار محدوده تغییرات ولتاژ از 1 تا حدود 9 ولت شد ولی دیگر کنترل جریان ندارم.
نکته: ولتاژ منفی 5.6 رو دارم



[غزال]

ممنون از لطف شما
البته من استاد نیستم:thanx:

عرضم به حضور شما که این برد رو توی بردهای اوراقی خیلی قدیمم پیدا کردم.یادم میاد 10 سال پیش یکی از دوستان برای پروژه هنرستان این مدار رو میخواست درست کنه.
عیبی که این برد داره اینه که برعکس چاپ شده و من مجبور شدم آی سی ها رو پشت برد و به سختی نصب کنم.و همچنین ترانزیستورها رو به نحوی نصب کنم که صحیح باشه.

اما عیب مدار:
در خروجی ولتاژ 10 ولت هستش و با تغییر ولوم ولتاژ در نهایت به 11 میرسه.
با خارج کردن دیود d9 از مدار محدوده تغییرات ولتاژ از 1 تا حدود 9 ولت شد ولی دیگر کنترل جریان ندارم.
نکته: ولتاژ منفی 5.6 رو دارم

سلام

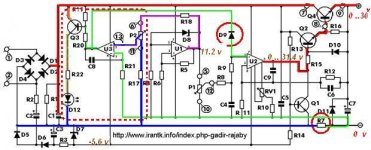

اگر از مدار زیر بصورت کامل استفاده کردید



اولا ترانزیستور خوبی انتخاب نکردید زیرا صرفنظر از اینکه دارلینگنونه و دسترسی به امیتر Q2 ممکن نیست فرکانس بالا هم هست و البته با همین ترانزیستور درستش میکنیم

ابتدا ولتاژ ثابت پایه 6 آی سی U1 را اعلام فرمایید که باید 11/2 ثابت باشه آیا این ولتاژ را داری ؟

سپاس



[مسعود نصوحی]

ولتاژ 11.2 روی u1 رو دارم.البته این آی سی داغ میکنه.
تشکر



[غزال]

ولتاژ 11.2 روی u1 رو دارم.البته این آی سی داغ میکنه.
تشکر

سلام
1- ولتاژ تغذیه آی سی ها و یا خروجی بریج چند ولته ؟
2- بجز D8 , R5 بقیه قطعات پایه 6 این آی سی را آزاد کنید ببینید بازم داغ میکنه
حتما هر آی سی که درمیاری سوکت نصب کن خیلی ارزون و واجبه (نباید داغ کنه قطعا در مونتاژ مشکلی دارید)

3- D9 را نصب و یک مقاومت 10 کیلو را با 11/2 ولت ( حدود 11 ولت خروجی U1 ) سری کن و به پایه 3 آی سی U3 بزن ببین ولتاژ پایه 6 (خروج U3 ) مثبت و زیاد میشه یا نه

4- خروجی U2 ( پایه 6 ) را آزاد کن و همان 11/2 ولتی را با 10 کیلویی سری به پایه 3 این آی سی بزن تغییرات خروجیش را اعلام کن

احتمال اشکال مونتاژ زیاده باید بترتیبی که عرض کردم ببینیم هر بخش پاسخ مناسب میده یا نه تا عیب را پیدا کنیم

سپاس

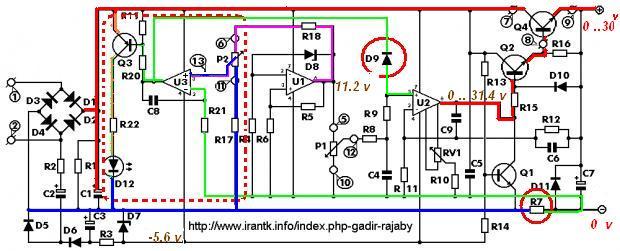

مشاهده فایل‌پیوست 83261

ا



[مسعود نصوحی]

ولتاژ تغذیه آی سی ها	u1=0 , u2,u3=-5.2
بجز D8 , R5 بقیه قطعات پایه 6 این آی سی را آزاد کنید...	داغ نکرد
D9 را نصب و یک مقاومت 10 کیلو را با 11/2 ولت...	خروجی مثبت شد
خروجی U2 ( پایه 6 ) را آزاد کن و همان 11/2 ولتی...	خروجی تغییری نکرد

در مورد گزینه آخر:

مقدار ورودی بدون مقاومت	منفی 2.6
مقدار خروجی بدون مقاومت	منفی 4.2
مقدار ورودی با مقاومت	منفی 2.2
مقدار خروجی با مقاومت	منفی 4.2



[غزال]

ولتاژ تغذیه آی سی ها	u1=0 , u2,u3=-5.2
بجز D8 , R5 بقیه قطعات پایه 6 این آی سی را آزاد کنید...	داغ نکرد
D9 را نصب و یک مقاومت 10 کیلو را با 11/2 ولت...	خروجی مثبت شد
خروجی U2 ( پایه 6 ) را آزاد کن و همان 11/2 ولتی...	خروجی تغییری نکرد

در مورد گزینه آخر:

مقدار ورودی بدون مقاومت	منفی 2.6
مقدار خروجی بدون مقاومت	منفی 4.2
مقدار ورودی با مقاومت	منفی 2.2
مقدار خروجی با مقاومت	منفی 4.2

سلام

خروجی بریج را اعلام نفرمودید مگه میشه تغذیه آپ امپ 5.6- بشه
تغذیه آی سی یعنی پایه 7 نسبت به پایه 4 ( شاید ولتاژ دیگری را فرمودید )

بابای U2 دراومده عوضش کن ولی قبلا سوکت نصب کن
و برای تست بعدی فعلا خروجی U2 آزاد باشه و ببین ولتاژ خروجی U2 با تغییر پتانسیومتر مثل آدم کم و زیاد میشه یا نه
اگر درست بود اونوقت وصل و کامل تست کن

سپاس



[غزال]

سلام

آقای نصوحی در آزمایش 4 اگر کاتد D9 ولتاژ منفی داشته باشه باید آزاد باشه و سپس تست 4 را انجام دهید اگه همون نتایجه U2 سوخته که قطعا سوخته

اگه قبلا سوکت گذاشته بودید میتونستی آی سی ها را جابجا کنی

ضمنا ولتاژ کاتد D9 چند ولته ؟

سپاس



[مسعود نصوحی]

سلام
من همه مقادیر رو نسبت به زمین مدار گرفتم. اما الان به شک افتادم که که کدوم پایه رو اندازه گرفتم.
ممنون از راهنماییتون. دوشنبه آی سی رو عوض میکنم.
راستی برای آی سی مشابه هم میشه استفاده کرد?



[غزال]

سلام
من همه مقادیر رو نسبت به زمین مدار گرفتم. اما الان به شک افتادم که که کدوم پایه رو اندازه گرفتم.
ممنون از راهنماییتون. دوشنبه آی سی رو عوض میکنم.
راستی برای آی سی مشابه هم میشه استفاده کرد?

بله هر آپ امپی که برای تطبیق پایه سختت نباشه میشه
سعی کن توانایی تحمل تغذیه اش زیاد باشه
اگه ماکزیمم تحملش 35 ولت باشه زود به زود میسوزه مگر اینکه ورودی را 25 ولت کنی که صفر تا 20 بده
کم کردن ولتاژ ترانس هم کاری نداره اگه نیاز شدی بهت میگم چکار کنی و بدون باز کردن ترانس فوری درستش کنی

البته داغ کردن U1 مربوط به ایراد مونتاژه ببین کدوم قطعه را از خروجیش آزاد کردی دیگه داغ نکرد (قطعا پتانسیومتر )
دراینصورت احتمالا مقاومت R8 مقدارش 27 کیلو نیست وگرنه نباید داغ کنه

پایه ورودی U2 با تغذیه اش (پین 4 و 7 ) اهم کمی پیدا کرده داخل مدار هم میتونی تست کنی اهم طبیعی و نرمالش داخل مدار باید ( لااقل از یکطرف ) بیشتر از 20 کیلو باشه ولی قطعا اینطور نیست

سپاس
