مشکل: راهنمایی تعمیر منبع تغذیه سویچینگ لوازم خانگی

[tahaali9095]

پاسخ : راهنمایی منبع تغذیه

با سلام
با اجازه استاد غزال،
ضمن استفاده از راهنماییهای ارزنده استاد غزال، ترانزیستور مورد نظر فت از نوع ان کانال میباشد

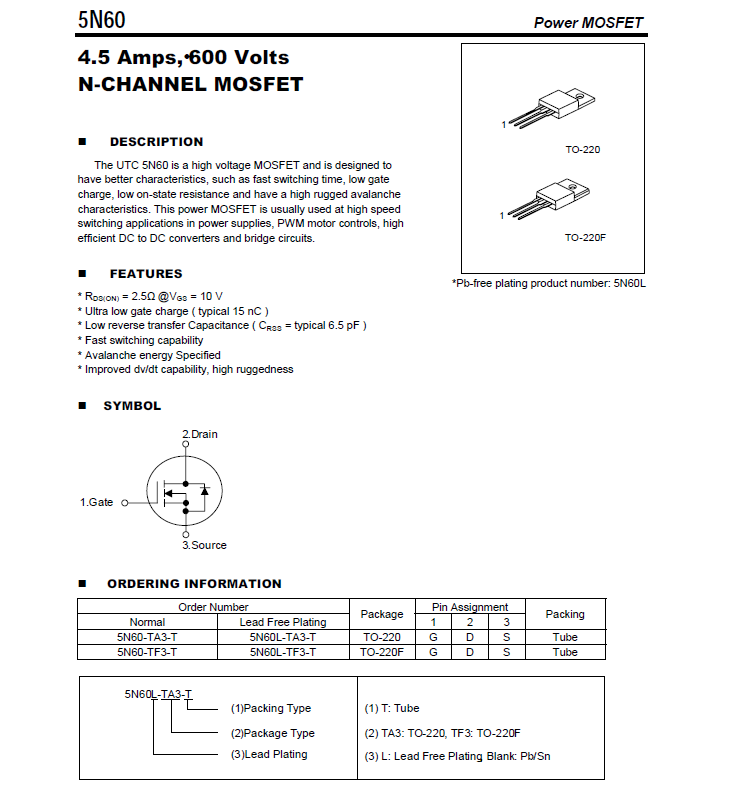

مشاهده فایل‌پیوست 72685
و مقصود استاد از تست اهمی پایه ها ، پی بردن به صحت یا عدم صحت ترانزیستور میباشد
دوست من فقط به راهنماییهای استاد غزال با دقت عمل نمایید تا بزودی تغذبه رفع مشکل شود
در ضمن عکسهای ارسالی ناقص میباشد
دوباره و کامل آپ بفرمایید
اعلام نتیجه فرمایید​



[reza_476]

پاسخ : راهنمایی منبع تغذیه

با سلام دیتا شیت ترانزیستور موردنظر شما:

http://pdf1.alldatasheet.com/datasheet-pdf/view/170327/UTC/5N60L.html
​



[reza_476]

پاسخ : راهنمایی منبع تغذیه

با سلام
شما مسیر ورودی 220 ولت که از کلید به فیوز و سپس به مقاومت تابع ولتاژ یا واریستور زرد رنگ شبیه خازن عدسی بزرگ و دیودها و خازنها و ترانزیستور 5N60L را چک کن.



[poya68]

پاسخ : راهنمایی منبع تغذیه

امتحان کردم ترانزیستور و آی سی خرابه از کجا می تونم تهیه کنم؟



[reza_476]

پاسخ : راهنمایی منبع تغذیه

با سلام به فروشگاه های سایت مراجعه کن.



[xwhoogle]

پاسخ : راهنمایی منبع تغذیه

دوست گرامی ما بایک تغذیه سوییچینگ روبرو هستیم نه خطی یعنی ما یک ولتاژ تغذیه 310 ولتی را به مداری میدهیم که کارش سوییچ کردن روی ترانس سوییچینگ یا چاپر است بدیهی مواردی دراین پروسه دخیلند 1--ولتاژ اصلی صاف و تثبیت شده مثبت 310 بعد از دایودهای پل 2--ولتاز نمونه یا راه اندازی که بایک مقاومت اهم بالا از متناوب برق شهر به پایه تریستور یا آیسی تغذیه میرود 3-- مدار ساخت اولین سیکل یا شارژ در ترانس 4--مداراسنوبر یا فیدبک و برگشت اولین سیکل جهت تکرار 4--تقویت قدرت و انتقال این امواج به مصرف کننده ها که توسط ایسی یا تریستور و فت به ترانس و بعد توسط یکسو کننده ها وصافی ها انتقال مییابد درمورد مشکل شما هرگونه خرابی در این مدارات و سازه های الکترونیکی با عث قفل یا حتی سوختن قطعات میشود پس قبل از تعویض ترانزیستور و آیسی قطعات دیگر را چک کنید خصوصا خازنهای الکترولیت و حتی سرامیک که سعی کنید عوض کنید و این مطلب که بعد از درست شدن در خروجی روی مصرف کننده شورتی نداشته باشیم



[غزال]

پاسخ : راهنمایی منبع تغذیه

امتحان کردم ترانزیستور و آی سی خرابه از کجا می تونم تهیه کنم؟

سلام
ضمن تحسین و تشکر بابت ارشاد ارزنده کلیه دوستان عزیز و ابراز لطف عزیزان ارجمند

تست فت بسادگی مقدور است اما چگونه فهمیدید آی سی سوخته
البته با سوختن فت احتمال سوختن آی سی تقویت میشه ولی دلیل قاطعی نیست و ممکنه سالم باشه

سپاس



[poya68]

پاسخ : راهنمایی منبع تغذیه

پس به نظر شما چگونه می توان آی سی رو تست(روش تست) کرد ؟ یا روش تست فت را هم بفرمایید. من چون ابتدایی هستم در این کار به همین خاطر سوال می کنم تا بلکه هم مشکلم حل شود.
بازم تشکر ازشما که با صبر و حوصله جواب می دهید.



[reza_476]

پاسخ : راهنمایی منبع تغذیه

با سلام برای تست ماسفت به شرح زیر عمل میکنیم:
1- بکمک دیتاشیت پایه های ماسفت را مشخص میکنیم.
2- با استفاده از یک اهمتر عقربه ای پراپ منفی را به پایه درین و پراپ مثبت را به پایه سورس ترانزیستور وصل میکنیم در اینصورت عقربه نباید حرکت کند.
3- پایه گیت را به درین اتصال میدهیم بعد رها میکنیم در اینصورت اگر آزمایش بند2 را تکرار کنیم عقربه حرکت خواهد کرد.
4- پراپ منفی اهمتر را به گیت و پراپ مثبت را به سورس متصل می کنیم در این حالت نیز عقربه نباید حرکت کند.
5- اگر در حالتهای بند 2 یا 4 عقربه حرکت کند یعنی اتصال کوتاه شده و ترانزیستور خراب است.



[reza_476]

پاسخ : راهنمایی منبع تغذیه

باسلام شماره آی سی راهم قید کن تا بهتر راهنمایی شوید.
