با سلام
ابتدا باید بابت کم دقتی از شما پوزش بخوام. متاسفانه پین ۱ و ۲ این آیسی هم جابجا هست و در پست ۱۱ این مورد رو نادیده گرفتم و با این کم دقتی شرمنده شما شدم.

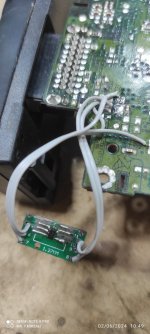

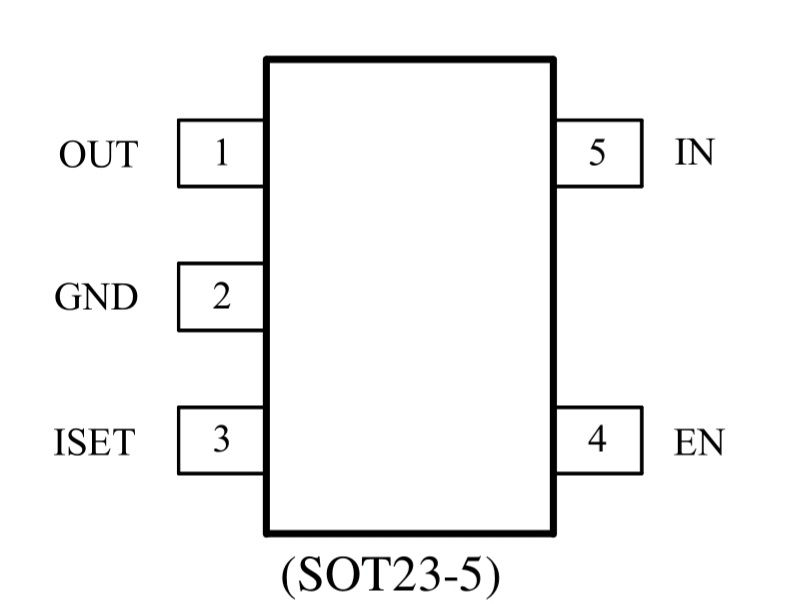

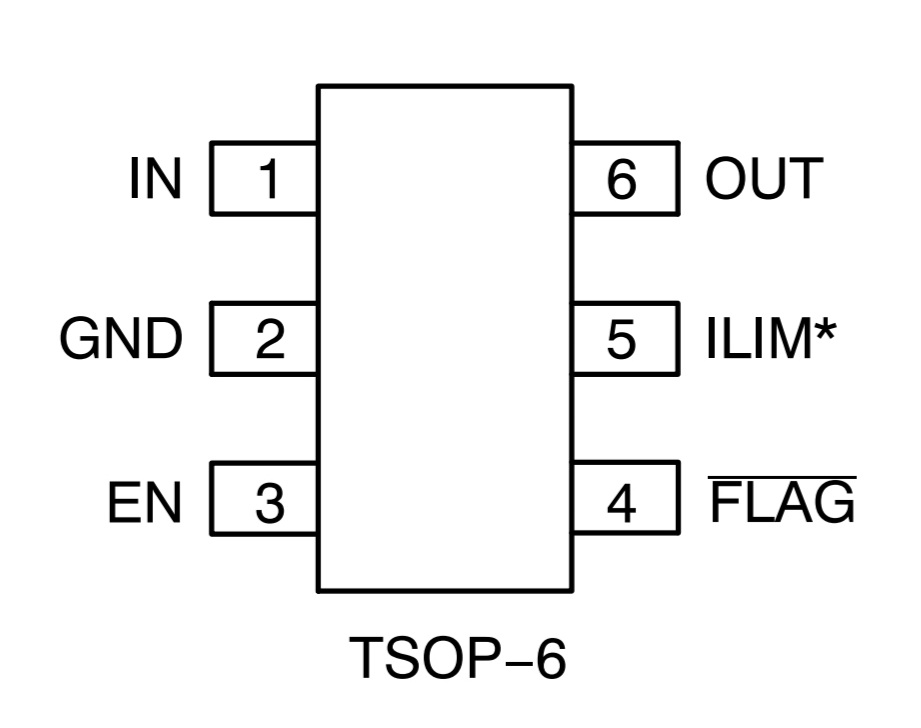

مشاهده فایل‌پیوست 215478مشاهده فایل‌پیوست 215479
چند نکته:
چندتا از این آیسی تهیه کردید؟ اگر تنها یک عدد تهیه کردید؛ با توجه به بعد مسافت شما با تهران؛ اگر اجازه بدید تو شخصی آدرس خودتون بفرستید تا من تهیه و برای شما ارسال کنم.
در هر صورت باید طبق آنچه در ادامه میاد؛ تغییرات رو اعمال بفرمایید.
لطفا آیسی سوئیچ رو برعکس روی برد جاگذاری کنید. به این مفهوم که نوشته‌های روی آیسی به سمت برد قرار بگیره و شما نتونید اونو بخونید. در این صورت پایه ۱ آیسی SY6280AAC میره جای پایه ۶ آیسی NCP380HSNAJAAT1G. به همین ترتیب:
پایه ۲ جای پایه ۵
پایه ۳ جای پایه ۴ قرار میگیره
طبیعتا پایه ۶ جای پایه ۱
پایه‌ی خالی این آیسی، جای پایه ۲
و پایه ۴ جای پایه ۳
_____
حالا بخاطر اینکه بحث پیچیده نشه؛ همه‌ی آدرس‌ها رو از روی برد میدم:
۱- پایه‌های ۱ و ۶ همچنین ۳ رو بر روی برد رو لحیم کنید.
۲- پایه GND آیسی SY6280AAC که حالا در سمت مخالف قرار گرفته رو با استفاده از سیم در جای پایه ۲ بر روی برد لحیم کنید.
۳- و در آخر پایه ۳ آیسی SY6280AAC رو با سیم، در جای پایه ۵ بر روی برد لحیم کنید
یعنی با برعکس جا گذاری آیسی SY6280AAC تنها لازمه پایه‌های ۲ و ۳ آیسی SY6280AAC رو جابجا بفرمایید. (طبق تصویر زیر عمل بفرمایید)

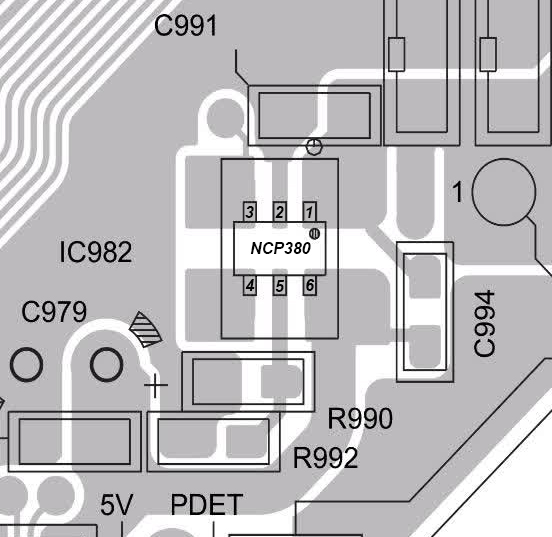

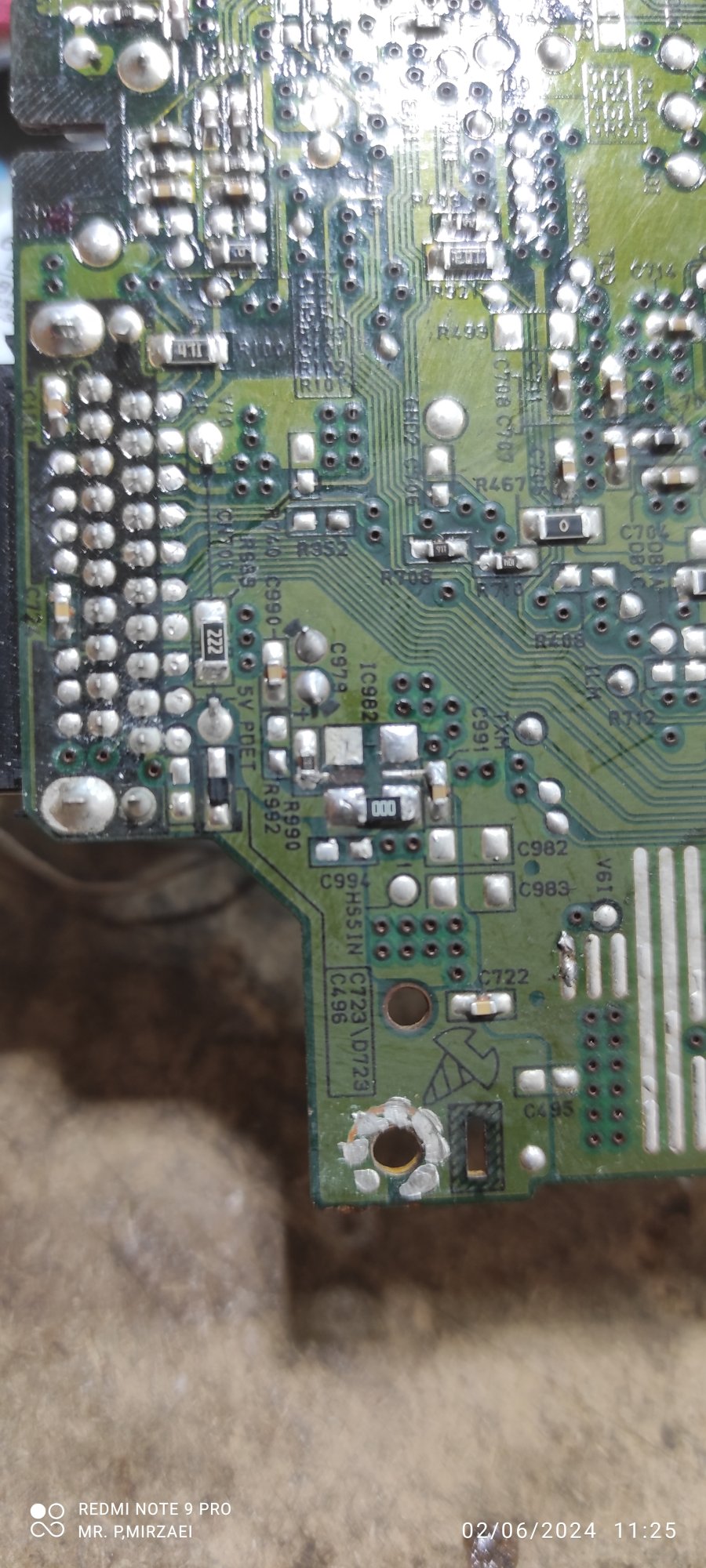

حالت اصلی قرارگرفتن آیسی اصلی (NCP380HSNAJAAT1G) روی برد:
مشاهده فایل‌پیوست 215520

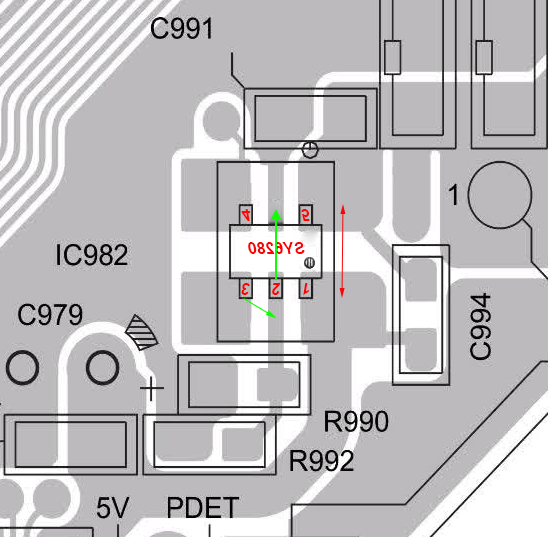

حالت قرارگرفتن آیسی SY6280AAC روی برد.
مشاهده فایل‌پیوست 215521
در انتها باز هم بابت عدم دقت از شما پوزش می‌خوام.
