دیتاشیت و شناسایی جایگزین ایسی SMD

[infoshinfo]

سلام
اگر NCP380HSNAJAAT1G پیدا نکردید؛ تصور می‌کنم از SY6280AAC هم بتونید استفاده کنید. تنها باید جای ۳ تا از پایه‌ها رو تغییر بدید.
NCP380HSNAJAAT1G <----- SY6280AAC
پایه‌ ۴ (EN) باید بیاد جای پایه ۳
و پایه ۳ (ISET) بره جای پایه ۵
اسکایتک هم SY6280AAC رو موجود داره.



[م ر پارس]

داداش برامن هم همین اتفاق افتاده فلش جریان زیادی کشید و همین ایسی سوخت میخواستم ببینم جواب ایسی رو پیدا کردی

خیر متاسفانه قطعه مورد نظر گیرم نیامد



[م ر پارس]

داداش برامن هم همین اتفاق افتاده فلش جریان زیادی کشید و همین ایسی سوخت میخواستم ببینم جواب ایسی رو پیدا کردی

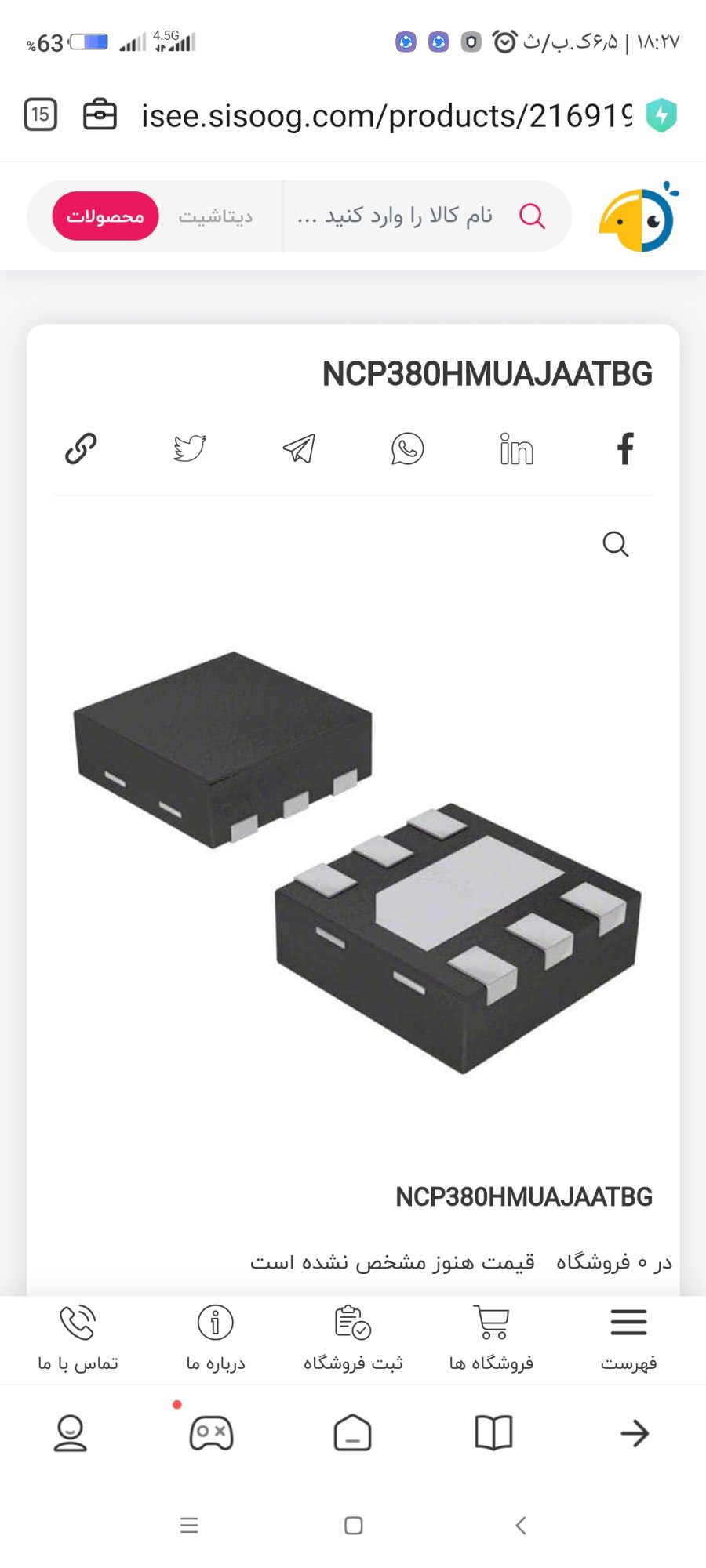

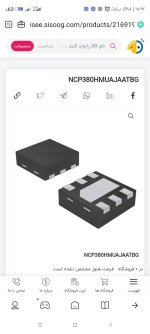

تنها چیزی که در نت در موردش دیدم این بود



[حمیدکیانی]

سلام

ازاین مدل آی سی شبیه اون در پخش های متعددی استفاده شد
دربعضی ازمدلها باپیدانشدن این قطعه باجامپرکردن خروجی و ورودی دستگاه راه اندازی میشه
اگرگیرنیومد تست کنید


موفق باشید



[م ر پارس]

سلام

ازاین مدل آی سی شبیه اون در پخش های متعددی استفاده شد
دربعضی ازمدلها باپیدانشدن این قطعه باجامپرکردن خروجی و ورودی دستگاه راه اندازی میشه
اگرگیرنیومد تست کنید


موفق باشید

چشم مهندس. چک میکنم و اطلاع میدم. سپاسگزارم از محبت شما



[infoshinfo]

چشم مهندس. چک میکنم و اطلاع میدم. سپاسگزارم از محبت شما

سلام
همانطور که دوستان فرمودند؛ این امکان وجود داره که ۵ ولت ورودی و خروجی رو جامپر کنید تا کار راه بیفته؛ اما در صورتی که فلش مجددا آمپر بکشه؛ قطعا آیسی اصلی و مرکزی آسیب خواهد دید.
لذا به نظر بهتر هست ابتدا آیسی SY6280AAC رو با شرایطی که در پست ۱۱ عرض شد جایگزین کنید.
در حال حاضر اسکای‌تک ۲۱۷ عدد از این آیسی رو موجود داره. لینک مربوطه در پست ۱۱ قرار داده شد.



[م ر پارس]

سلام
همانطور که دوستان فرمودند؛ این امکان وجود داره که ۵ ولت ورودی و خروجی رو جامپر کنید تا کار راه بیفته؛ اما در صورتی که فلش مجددا آمپر بکشه؛ قطعا آیسی اصلی و مرکزی آسیب خواهد دید.
لذا به نظر بهتر هست ابتدا آیسی SY6280AAC رو با شرایطی که در پست ۱۱ عرض شد جایگزین کنید.
در حال حاضر اسکای‌تک ۲۱۷ عدد از این آیسی رو موجود داره. لینک مربوطه رو در پست ۱۱ قرار دادم.

درود مهندس بله مشاهده کردم و حتما خریداری و اقدام به تعویض خواهم کرد. سپاس از شما



[م ر پارس]

با درود مجدد

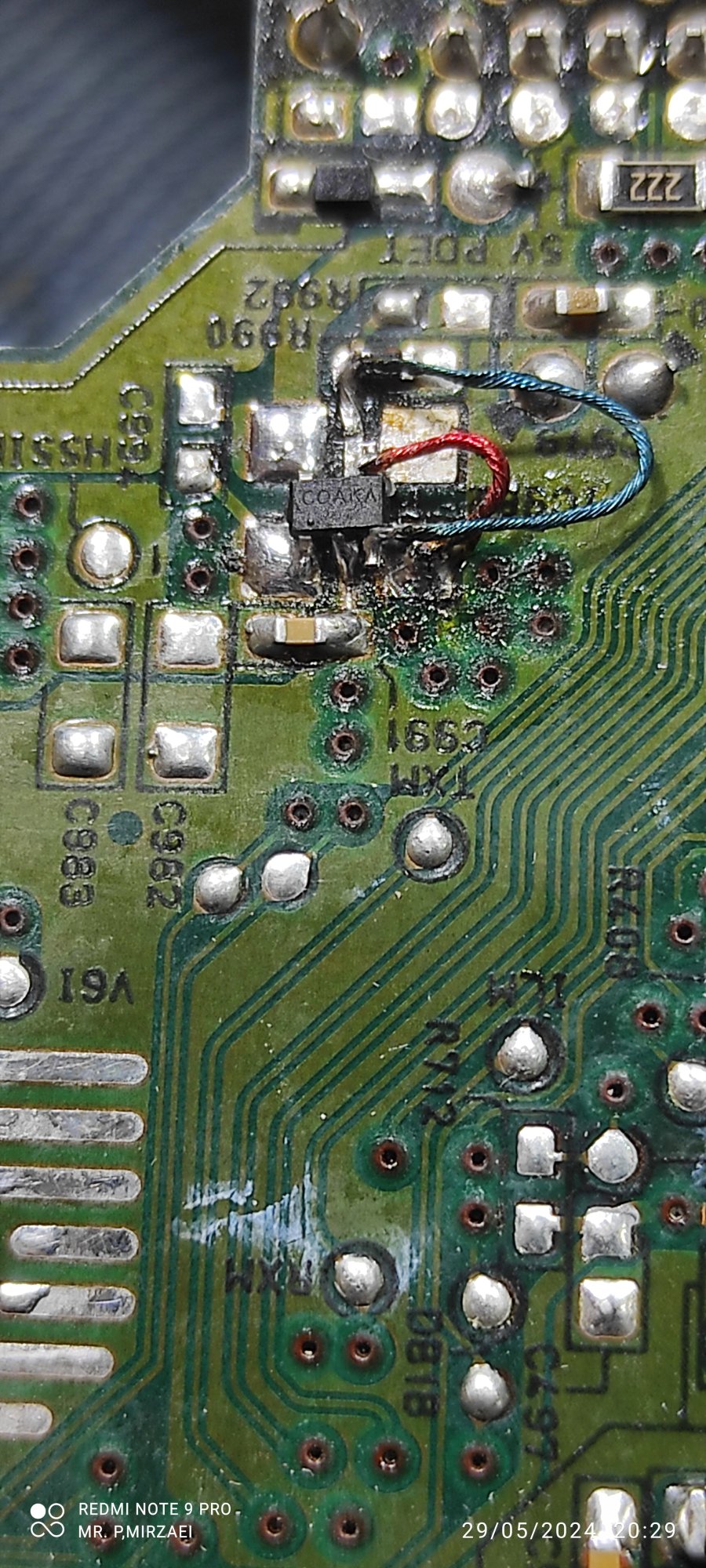

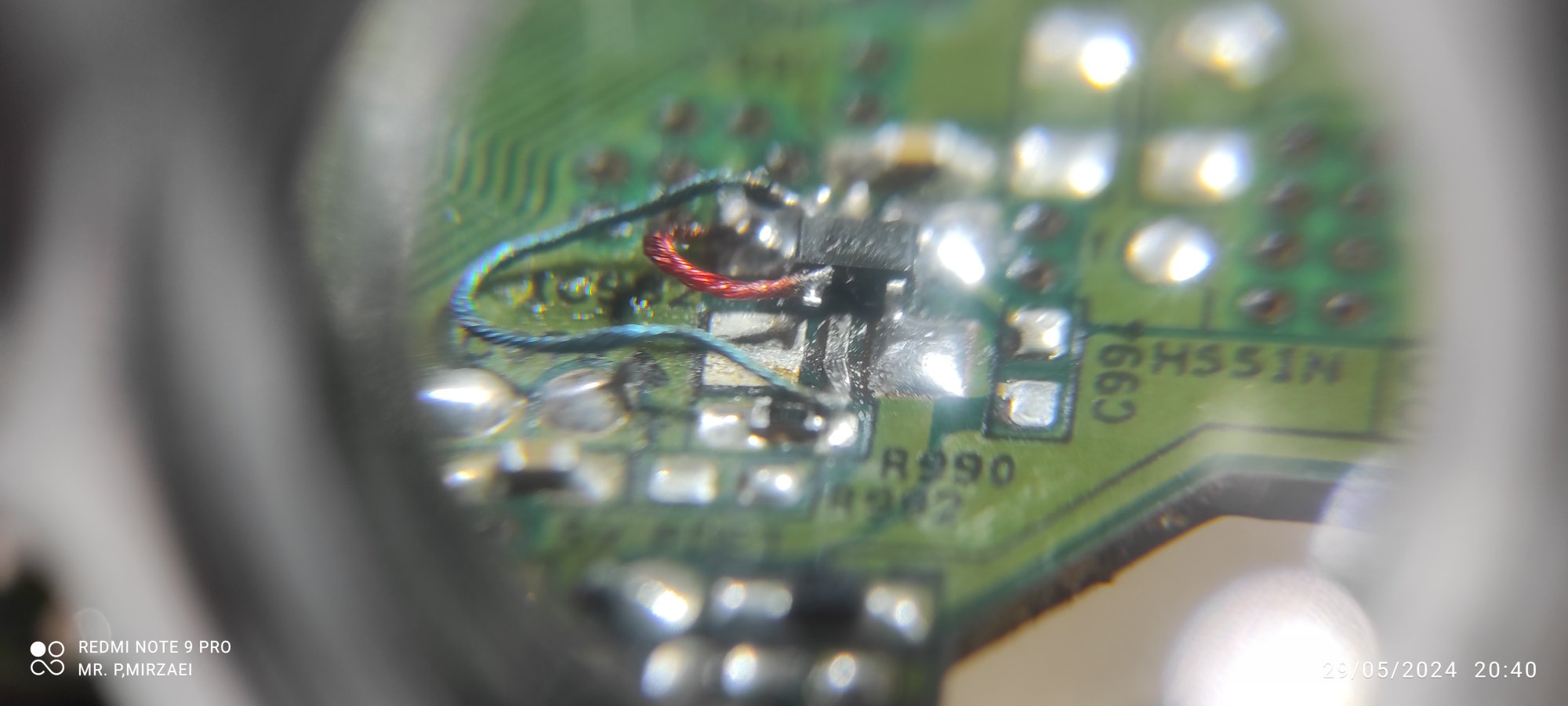

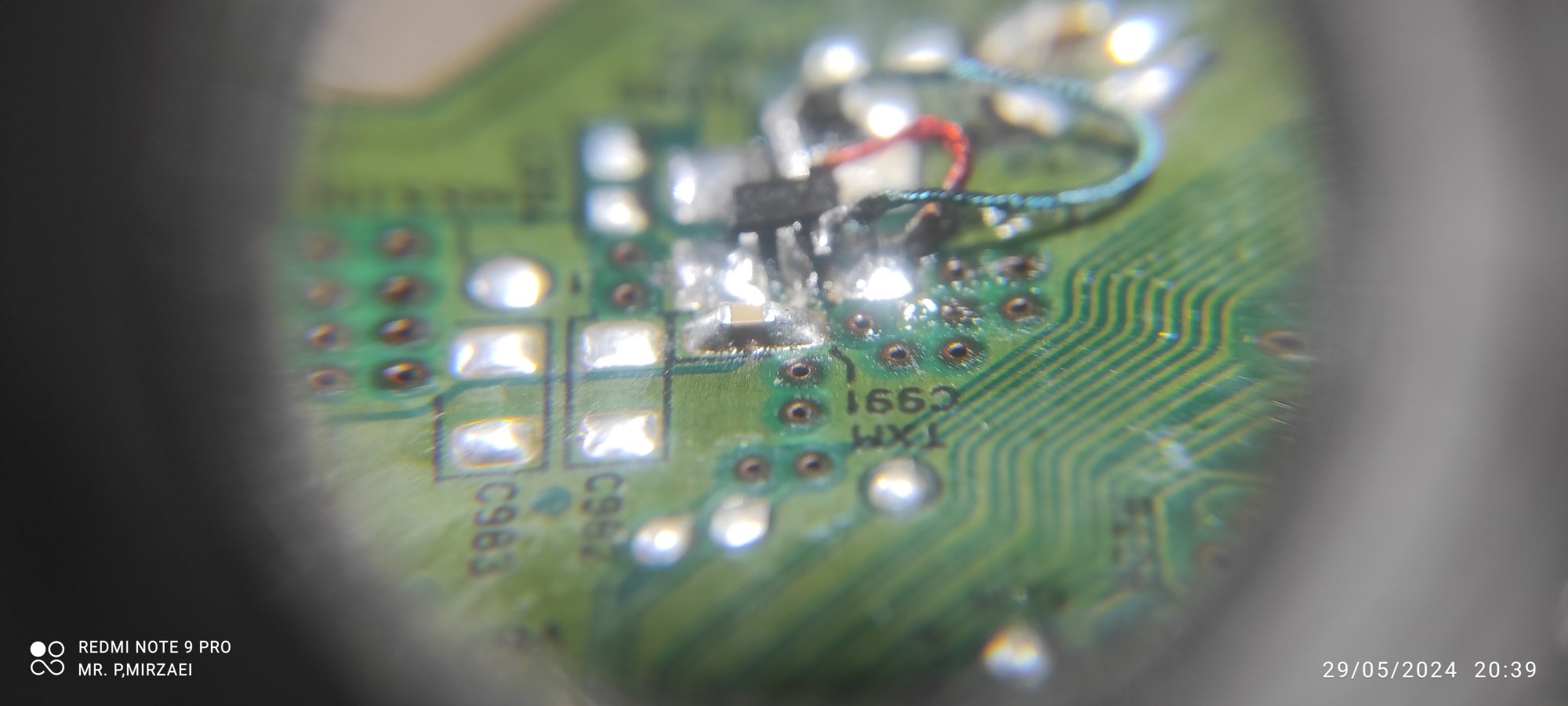

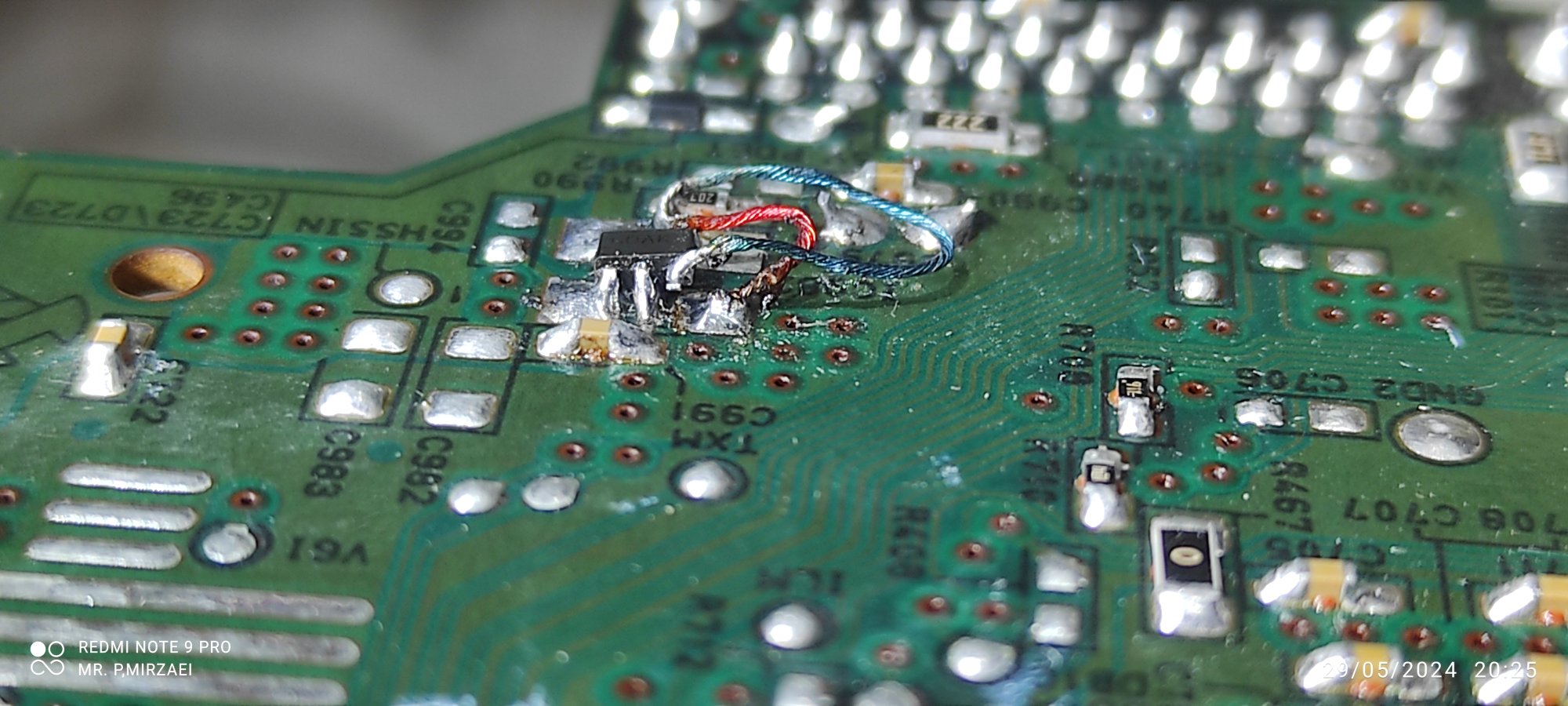

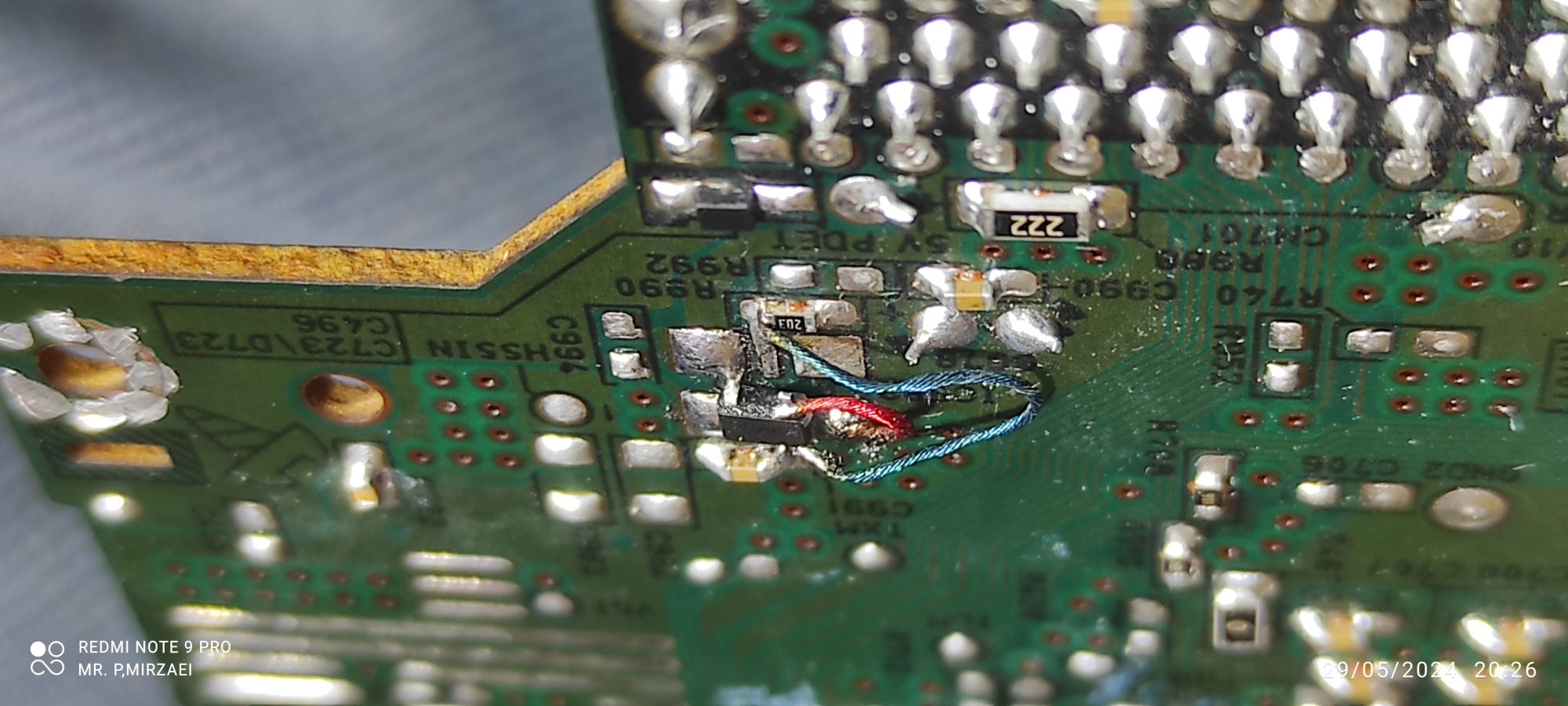

طبق فرمایش اساتیدم این ایسی SY6280AAC رو تهیه کردم و طبق اونچه که گفته بودن مونتاژش کردم اما متاسفانه به محض وصل کردن برق به پخش بعداز چند لحظه برق 5ولت ایسی افتاد. چک کردم دیدم پایه 1 یعنی مثبت با 2 منفی اتصال شده داخل ایسی. عکسهای طریقه نصب ایسی رو هم میگذارم.



[م ر پارس]

سلام
همانطور که دوستان فرمودند؛ این امکان وجود داره که ۵ ولت ورودی و خروجی رو جامپر کنید تا کار راه بیفته؛ اما در صورتی که فلش مجددا آمپر بکشه؛ قطعا آیسی اصلی و مرکزی آسیب خواهد دید.
لذا به نظر بهتر هست ابتدا آیسی SY6280AAC رو با شرایطی که در پست ۱۱ عرض شد جایگزین کنید.
در حال حاضر اسکای‌تک ۲۱۷ عدد از این آیسی رو موجود داره. لینک مربوطه در پست ۱۱ قرار داده شد.

درود. استاد این ایسی 5 پایه رو طبق فرمایش شما موتتاژ کردم. متاسفانه جواب نگرفتم



[م ر پارس]

با درود مجدد خدمت اساتیدم
امروز هم دقبقا طبق دیتاشیت دوتا ایسی، یکی از 6280 ها رو بجاش نصب کردم. اما در لحظه ی اول، داخل سوکت usb برق 5ولت رو داریم اما فورأ میسوزه

دراین نصب.
پایه 1 بجای پایه 6
پایه 2 بجای پایه 2
پایه 3 بجای پایه 5
پایه 4 بجای پایه 3
پایه 5 بجای پایه 1

متاسفانه نتیجه نگرفتم.
