مشکل: دلیل ترکیدن ترانزیستور13007 پاور گربنp4-400w

[غزال]

. آقا با گوشی میشه عکس گذاشت هرکاری کردم نشد یا باید اشتراک داشت

درود

ضمن تقدیر از استاد عزیزم جناب sony sony

قبلا عرض کردم آی سی سالمه و این عیب ارتباطی با کیفیت ترانزیستور قدرت نداره
لامپ سری با روشی که نصب کردی بی ثمره و روش صحیح را در پست ۲۴ عرض کردم که هرگز ترانزیستور نمیسوزونی

گزارش های شما ناقص و مبه‍مه
خازن های بزرگ موازی هستند یا نه ؟
مقاومت ۱۲ اهم آجری متصل کردی ولتاژ خروجی چقدر شد؟ اگه مقاومت وات بالا نداری باید لحظه ای تست کنی که دود نشه
۴۳۱ که عوض کردی چه قسمتی بود نقشه قطعات متصل به آنرا بکش و ارسال کن.

سپاس



[Poomm]

درود

ضمن تقدیر از استاد عزیزم جناب sony sony

قبلا عرض کردم آی سی سالمه و این عیب ارتباطی با کیفیت ترانزیستور قدرت نداره
لامپ سری با روشی که نصب کردی بی ثمره و روش صحیح را در پست ۲۴ عرض کردم که هرگز ترانزیستور نمیسوزونی

گزارش های شما ناقص و مبه‍مه
خازن های بزرگ موازی هستند یا نه ؟
مقاومت ۱۲ اهم آجری متصل کردی ولتاژ خروجی چقدر شد؟ اگه مقاومت وات بالا نداری باید لحظه ای تست کنی که دود نشه
۴۳۱ که عوض کردی چه قسمتی بود نقشه قطعات متصل به آنرا بکش و ارسال کن.

سپاس

استاد گرامی فکر کنم نقشه رو پیدا کردم فقط چطور باید بفرستم خدمتت اینجا هر کاری کردم نتونستم عکس از مدار اپلود کنم برای اساتید



[غزال]

استاد گرامی فکر کنم نقشه رو پیدا کردم فقط چطور باید بفرستم خدمتت اینجا هر کاری کردم نتونستم عکس از مدار اپلود کنم برای اساتید

درود

ایمیل کن

سپاس



[Newman1]

ای سی 431 یک زینر متغیره برای تستش هم کافیه پایه وسط به زمین دوتا پایه رو هم به هم اتصال داد و با مقاومت یک کیلو به ولتاژ دوازده وصل کرد حالا ولتاژ بین دوپایه هاش دقیقا 2.5 ولته که گرما سرما هم روش بی اثره و به همین علت ازش استفاده میشه



[Poomm]

خازن ها ب صورت سری رو مدار نصب شدن
نخیر مقاومت وات بالا موجود نداشتم از مقاومت 1/4وات استفاده کردم ک دود شد ولی دستگاه هیچی نشد فقط با انبر دست گرفتم ک وقتی لایه مقاومت سوخت اتصال کوتاه شد و چون پایه ها ب منبع وصل بودن باز هم ترانزیستور سوخت
در مورد لامپ سری هم لامپ رو مابین سیم پاور وصل کردم ی رشته مستقیم از پریز ب پشت منبع یک رشته از وسط قط و یک لامپ 100وات نصب و ب پشت دستگاه
431ها هم یکی نزدیک خط 5vsb و وصل ب چند مقاومت 4/7کیلو. 4/800کیلو و خارن 16v470mf
یکی دیگه هم ب خط 3.3 ب مقاومت 1کیلو 680اهم و خازن سرامیکی 474



[غزال]

درود

امشب بررسی میکنم
مطمئن شو لوکیشن چند قطعه را بررسی کن ببین نقشه همین پاوره
مثلا شماره ترانزیستورهایی که میسوزه و ۴۳۱ که عوض کردی و غیره

با توجه به این نقشه باید از دو لامپ سری استفاده کنی که محلشو در نقشه میکنم که اشتباه نکنی

سپاس

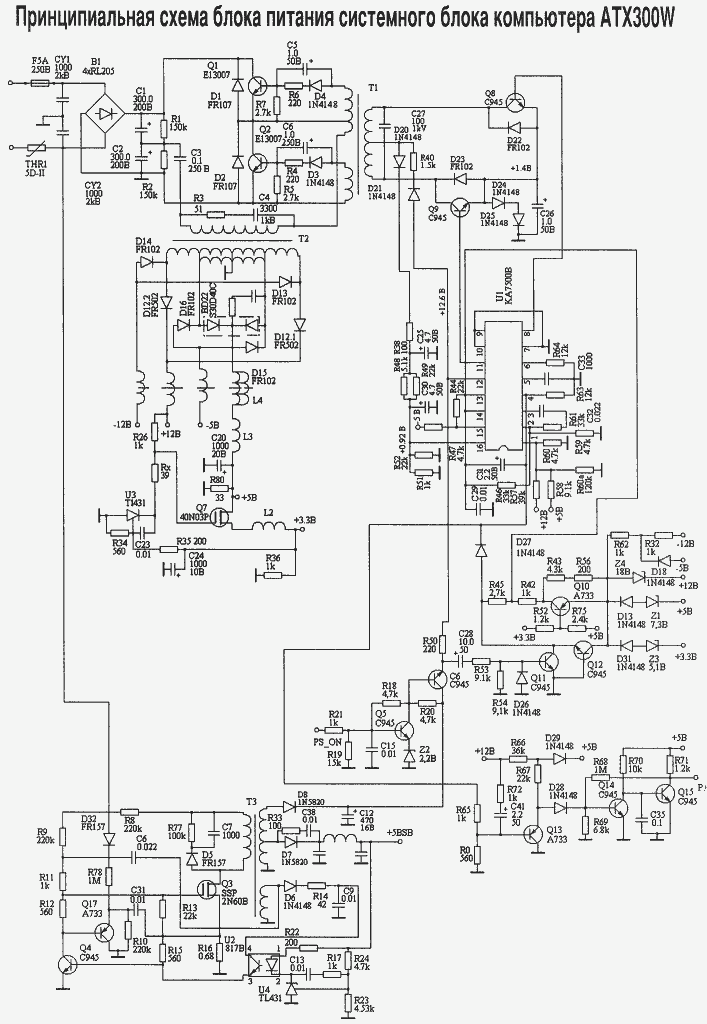

محلی که با رنگ قرمز مشخص کردم قطع کن و بین هر کدام یک لامپ نصب کن

یعنی بعد از خازن های بزرگ باید ولتاژ مثبت و منفی از طریق این دو لامپ به سیستم بره



[Poomm]

مرسی از روش ک دادی هر دو ای سی ک تعویض کرده بودم با روش دوست عزیز تست کردم و لتاژ پایه ها دقیقا 2/5ولت بود ک نشانه از سالم بودن قطعه داد سپاس



[Poomm]

چشم انجام میدم یعنی الان دو تا 13007پیدا کردم از رو ی مدار دیگه بندازم و بین خروجی های خازن ها هر کدوم یک لامپ 100وات سری کنم دیگه ترانزیستور زیر تست نمیسوزه



[Newman1]

اون دوتا خازن 10mf که به بیس ترانزیستورها وصله خیلی مهمه درصورت خشک بودن باعث مقاومتی سوییچ شدن وسوختنشون میشه حتی اگه ترانزیستور اصلی باشه



[غزال]

قبل از هر کاری عیب را شفاف کن یعنی ببین با مقاومت متفاوت به خروجی های مختلف ۱۲ و ۵ و ۳ ولت ، چه عکس العملی در ولتاژ داری
پاسخ سوالا رو یه خط درمیان نده و باید پاسخ کلیه سوالامو بدی وگرنه بز‌ودی نتیجه نمیگیریم خصوصا که خیلی انگولک شده و قطعات زیادی بصورت شانسی عوض کردی و یحتمل عیوب جدیدی هم اضافه شده

سپاس
اگه پاسخی را نمیدونی بگو نمیدونم و هیچ سوالی را بی پاسخ نذار

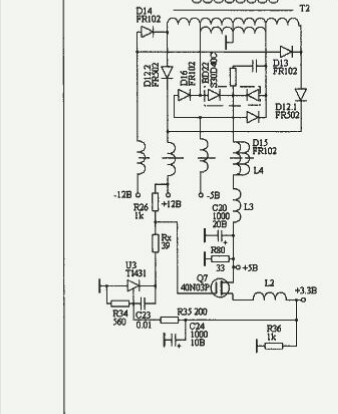

کلیه دیودهای بخش خروجی یعنی نقشه بالا و نیز فت و ۴۳۱ رآ بدقت تست کن
