در خواست مدار شارز 24 ولت

[fery]

سلام

من نیاز به یک شارزر 24 ولت جهت شارز باطری خشک دارم

مدار فوق اگر اتوماتیک باشید که باطری خراب نشود ممنون میشوم

با تشکر فراوان.:smilie_help:



[ali_r714]

سلام

من نیاز به یک شارزر 24 ولت جهت شارز باطری خشک دارم

مدار فوق اگر اتوماتیک باشید که باطری خراب نشود ممنون میشوم

با تشکر فراوان.:smilie_help:

مدار رو برات آپلود کردم امیدوارم مفید واقع شود



[MAHMOODI]

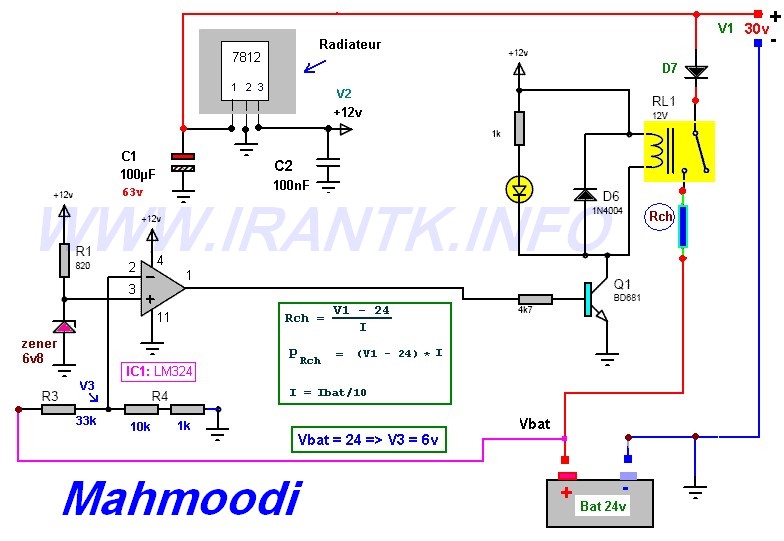

يك مدار براي شارژ باطري هاي 24 ولت تقديم به اقا فرهاد و ديگر دوستان انجمن تعميركاران:dast:



[fery]

تشکر

سلام

با تشکر فراوان از جناب mahmoodi و ali_r714

جناب mahmoodi عزیز اگر لطف بفرمایید فایل pcb این مدار را در بخش

فوق قرار دهید ممنون میشم چون وقط زیادیندارم که بتوانم pcb رو

بکشم.

با تشکر فراوان.:dast:



[MAHMOODI]

اقا فرهاد PCb اين مدار را ندارم و بلد نيستم كه چطور ميكشند
از دوستاني كه در اين كار تخصص دارند ممنون ميشم PCB اين مدار را درست كنند:a12:



[Masoud_Y]

با سلام
دوستان براي 12 ولت اگر نقشه شارژر اتومات خيلي خوب سراغ داريد لطفا بذاريد ممنون ميشم براي باطري اتومبيل



[gadraj]

با سلام
دوستان براي 12 ولت اگر نقشه شارژر اتومات خيلي خوب سراغ داريد لطفا بذاريد ممنون ميشم براي باطري اتومبيل

با سلام :
دوستان عزيز فعلا تا دو روز ديگه مشگل اينترنتي دارم به محض رفع مشگل مدارات جالبي با pcb و .... اپلود ميكنم .
منتظر باشيد .
با تشكر .
موفق باشيد .



[ali_r714]

سلام

با تشکر فراوان از جناب mahmoodi و ali_r714

جناب mahmoodi عزیز اگر لطف بفرمایید فایل pcb این مدار را در بخش

فوق قرار دهید ممنون میشم چون وقط زیادیندارم که بتوانم pcb رو

بکشم.

با تشکر فراوان.:dast:

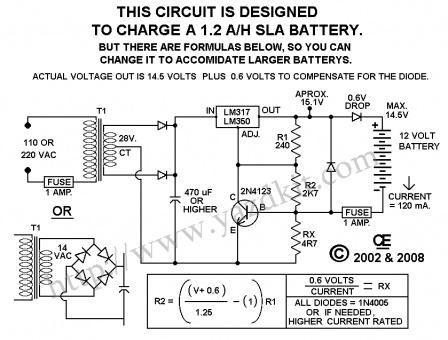

این هم مدار شارژ باتری 12 ولت و قابل تبدیل به 24 ولت؛ نقشه فعلی و مقادیر مقاومت های آن برای شارژ باطری 12 ولتی مناسب هست. اما در صورتی که خواسته باشد باطری های با ولتاژ بالاتر ، مثلا 24 ولت را شارژ کنید به کمک فرمولی که در عکس مدار نوشته شده است میتوانید مقادیر مقاومت هارا متناسب با ولتاژ خروجی دلخواه تغییر داد.


​



[mohamadahw]

با سلام
طراحي شارزر باطري هاي اسيد سربي 24 ولت با قابليت شارز 50 امپر در خروجي
و قابليت كنترل جريان خروجي (با استفاده از بازي كردن با ولتا‍ز خروجي از طريق پتانسيومتر)
و حفاظت در مقابل اتصال كوتاه يا جريان بيش از حد.
با تشكر
