درخواست یک مدار ساده با رله

[Nik andish]

,,درودهمکاران ,,
به یک مدار احتیاج دارم که ورودیش دو تا جریان وارد بشه
1-ولتاژ و جریان dc یا ac ضعیف مقدار ننوشتم چون میتونه متغیر باشه بنا به پیشنهادشما

2-یک پالس چشمک زن در حد راه انداز چراغ led

این دو جریان موجوده و میخوام این مدار طوری باشه که تا وقتی این دو جریان برقراره در وضعیت off باشه وقتی جریان شماره یک قطع شد این مدار فعال بشه و یک رله را یک ثانیه روشن و سپس خاموش و بعد ۳ ثانیه دوباره یک ثانیه روشن و کاملا خاموش بشه

لطفا هر پیشنهاد و راهنمایی دارید دریغ نکنید
ممنون



[bahramikhah]

,,درودهمکاران ,,
به یک مدار احتیاج دارم که ورودیش دو تا جریان وارد بشه
1-ولتاژ و جریان dc یا ac ضعیف مقدار ننوشتم چون میتونه متغیر باشه بنا به پیشنهادشما

2-یک پالس چشمک زن در حد راه انداز چراغ led

این دو جریان موجوده و میخوام این مدار طوری باشه که تا وقتی این دو جریان برقراره در وضعیت off باشه وقتی جریان شماره یک قطع شد این مدار فعال بشه و یک رله را یک ثانیه روشن و سپس خاموش و بعد ۳ ثانیه دوباره یک ثانیه روشن و کاملا خاموش بشه

لطفا هر پیشنهاد و راهنمایی دارید دریغ نکنید
ممنون

با سلام
به جای مدار چشمک زن ، از یک ال ای دی چشمک زن استفاده کنید. مدارتان خیلی ساده می شود



[Navid-Aref]

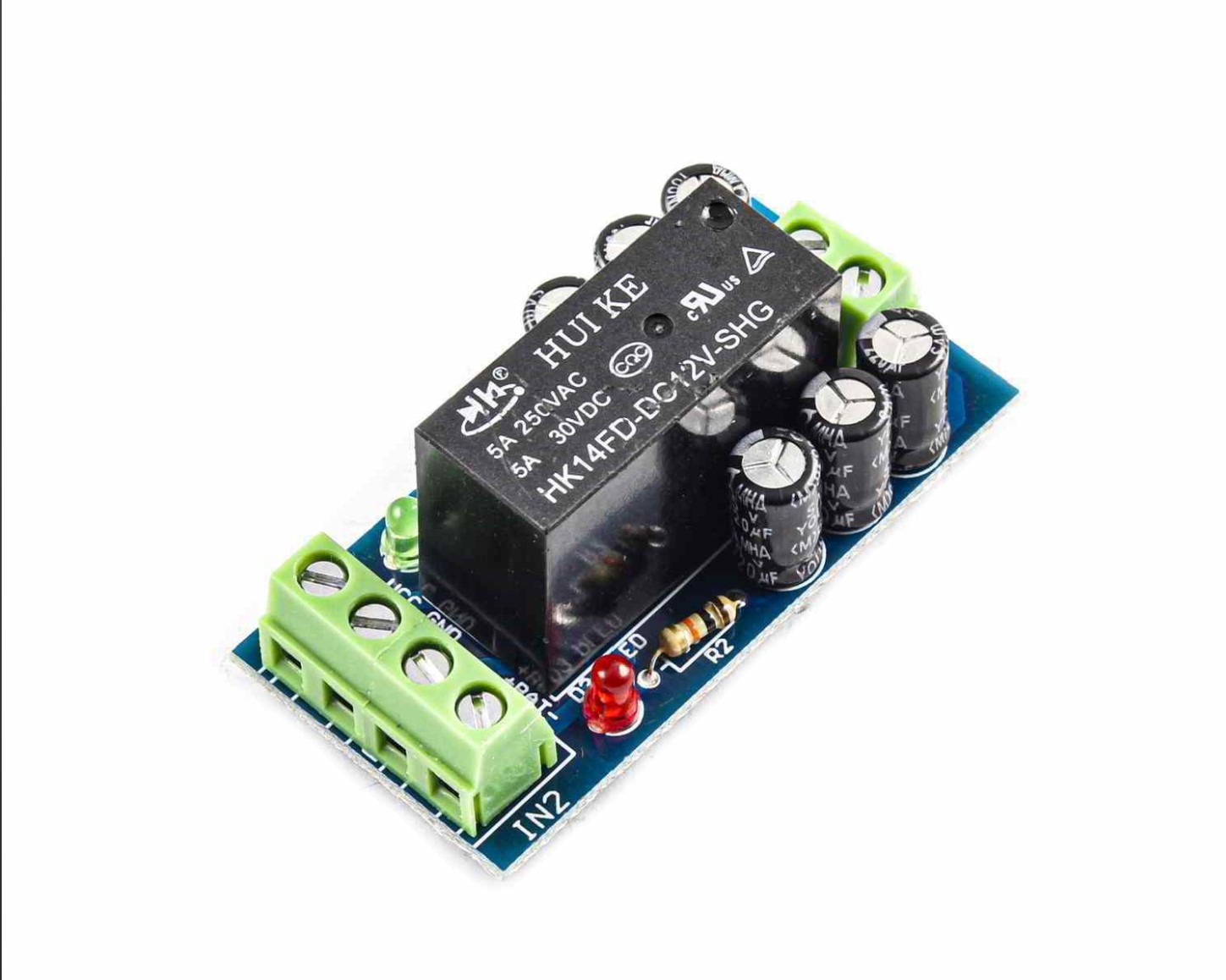

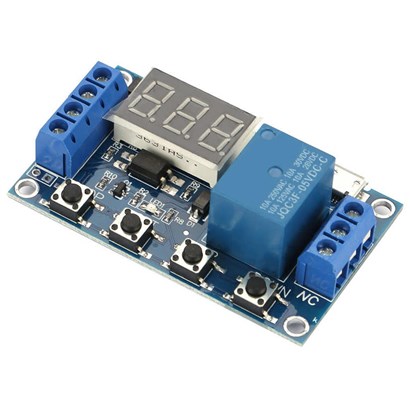

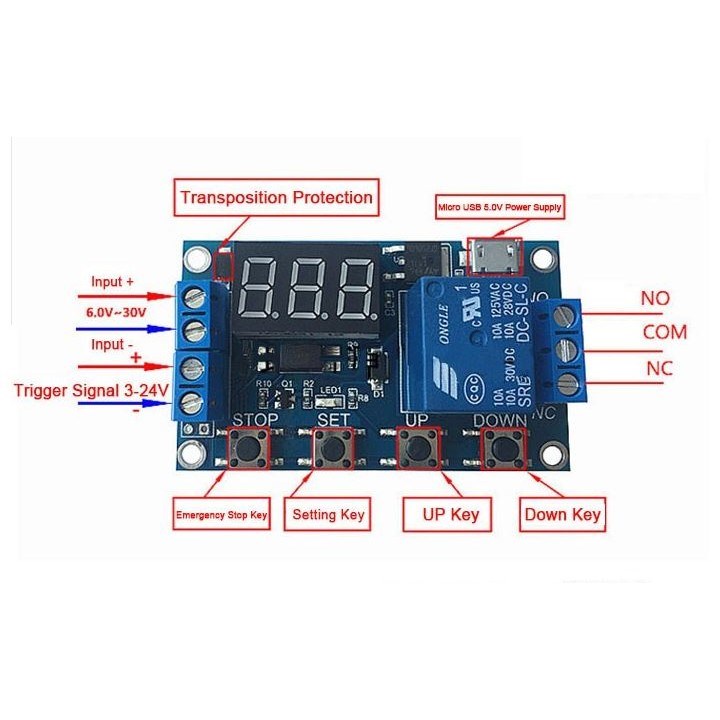

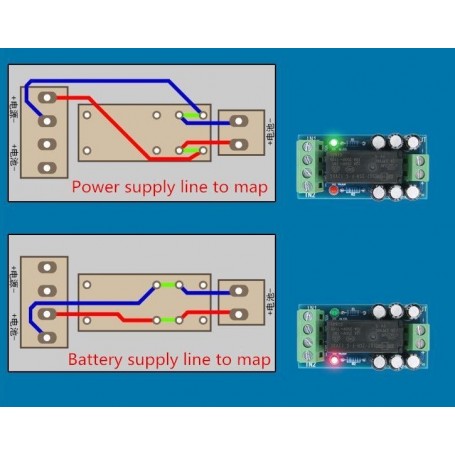

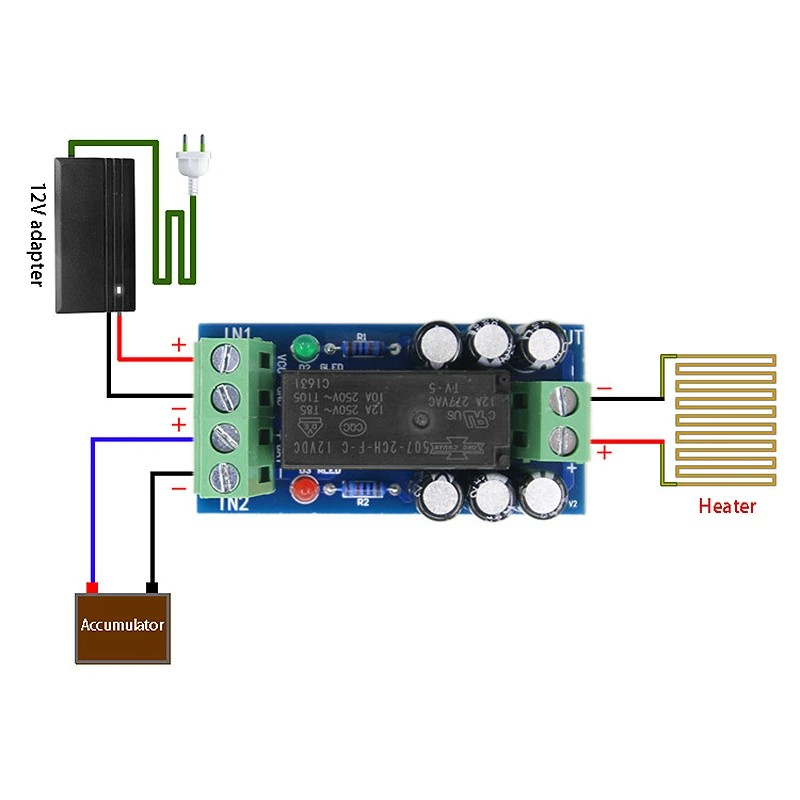

درود. صرفا به عنوان یک ایده: به نظرم (ماژول بک آپ باتری با سوئیچ اتوماتیک مدل XH-M350) با افزوده شدن یک (ماژول تایمر رله دار با 5 مود قابل برنامه ریزی) به خروجیش برای این کار مفید باشن.



[Nik andish]

با سلام
به جای مدار چشمک زن ، از یک ال ای دی چشمک زن استفاده کنید. مدارتان خیلی ساده می شود
مشاهده فایل‌پیوست 223041

ببخشید فکرکنم واضح ننوشتم !
چشمک زن احتیاج نیست چون موجوده هم خودش هم سیگنالش،یک مدار رله ای نیاز دارم طبق توضیحات



[Nik andish]

درود. صرفا به عنوان یک ایده: به نظرم (ماژول بک آپ باتری با سوئیچ اتوماتیک مدل XH-M350) با افزوده شدن یک (ماژول تایمر رله دار با 5 مود قابل برنامه ریزی) به خروجیش برای این کار مفید باشن.

بله میدانم رله های قابل برنامه ریزی هستن، میخواستم خودم بسازم



[mohammadmoha]

,,درودهمکاران ,,
به یک مدار احتیاج دارم که ورودیش دو تا جریان وارد بشه
1-ولتاژ و جریان dc یا ac ضعیف مقدار ننوشتم چون میتونه متغیر باشه بنا به پیشنهادشما

2-یک پالس چشمک زن در حد راه انداز چراغ led

این دو جریان موجوده و میخوام این مدار طوری باشه که تا وقتی این دو جریان برقراره در وضعیت off باشه وقتی جریان شماره یک قطع شد این مدار فعال بشه و یک رله را یک ثانیه روشن و سپس خاموش و بعد ۳ ثانیه دوباره یک ثانیه روشن و کاملا خاموش بشه

لطفا هر پیشنهاد و راهنمایی دارید دریغ نکنید
ممنون

سلام میتونید از میکرو استفاده کنید یا حتما باید مدار انالوگ باشه



[mohammadmoha]

سلام میتونید از میکرو استفاده کنید یا حتما باید مدار انالوگ باشه

در ضمن فرمودید اگه جریان یک قطع بشه منظورتون اینه که قطع و وصل شدن چشمک زن تاثیری در کار مدار نداره درسته یا اشتباه برداشت کردم



[FX55]

سلام جناب نیک اندیش.

از سوال شما اینگونه برداشت کردم دو جریان AC و DC دارید که در صورت برقراری هر دو جریان یک رله به مدت 1 ثانیه فعال و مجددا پس از سه ثانیه دوباره همین عمل تکرار بشه و نهایتا قطع کنه ، درسته؟



[Nik andish]

سلام جناب نیک اندیش.

از سوال شما اینگونه برداشت کردم دو جریان AC و DC دارید که در صورت برقراری هر دو جریان یک رله به مدت 1 ثانیه فعال و مجددا پس از سه ثانیه دوباره همین عمل تکرار بشه و نهایتا قطع کنه ، درسته؟

مهندس جان کاملا درست فرمودین در واقع به دو تا پالس نیاز دارم هر پالس به طول زمانی ۱ ثانیه فاصله بین دو پالس ۲ تا ۳ ثانیه ،
فقط استارت این پالسها باید با قطع یک ولتاژ یعنی صفر شدن مثلا ورودی یک المان ،ترانزیستور -تریستور یا آیسی باشه
تا زمانی که ورودی high هست مدار off و با low شدن یا صفر شدن ورودی، پالس اول و بعد ۲ تا ۳ ثانیه پالس دوم شکل بگیره
دامنه پالسها قابل تقویت باشه تا اندازه ای که بتونه یک رله را تحریک کنه



[Nik andish]

سلام میتونید از میکرو استفاده کنید یا حتما باید مدار انالوگ باشه

میخوام مدار ساده باشه تا نیاز به تعمیرو نگهداری نداشته باشه
