درود
دوستان و همکاران و هموطنان عزیز
باور بفرمایید همه ۵۸ صفحه قسمت منابع تغذیه رو جستجو کردم
هر تاپیکی که احتمال داشت به من کمک کنه به دقت مطالعه کردم ولی فايده ای برای این تعمیر نداشته ! هرچند به علم من در این زمینه خیلی خیلی اضافه شد!
خلاصه
من تجربه در تعمیر تغذيه های سوییچینگ دارم
چه پاور کامپیوتر/ چه منابع تغذیه تابلو روان و صنعتی/ چه منابع تغذیه آمپلی فایر و .......
اما اما
این مورد وحشتناک هست برای من
حالا چرا؟
من با تمام ادعای خود در زمينه الکترونیک مخصوصا تغذیه سوئیچینگ
و با داشتن مولتی متر و تستر T4 و حتی اسیلوسکوپ!!
نتونستم این ایراد رو پیدا کنم !
حالا ماجرا اصلی چی هست

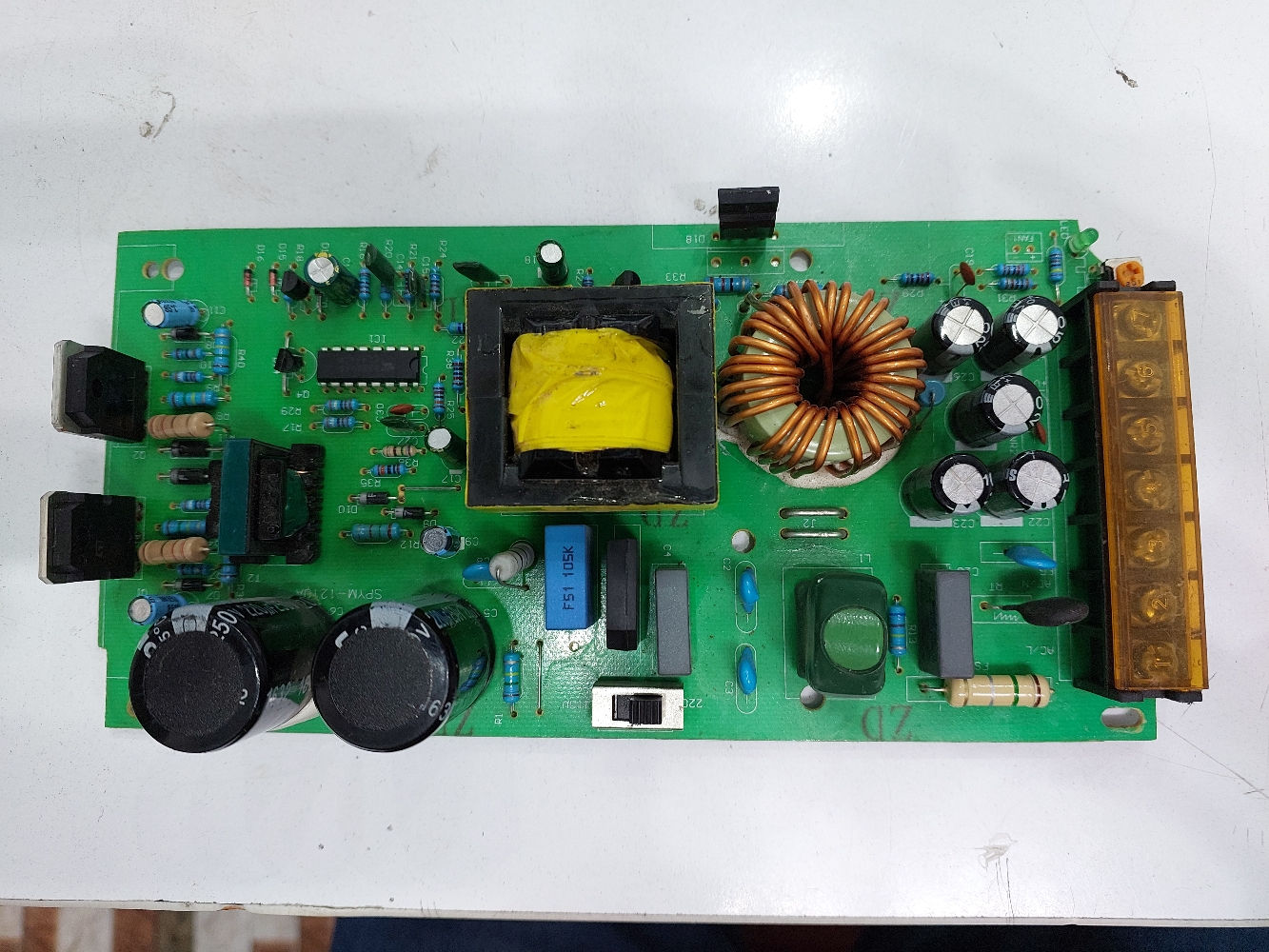

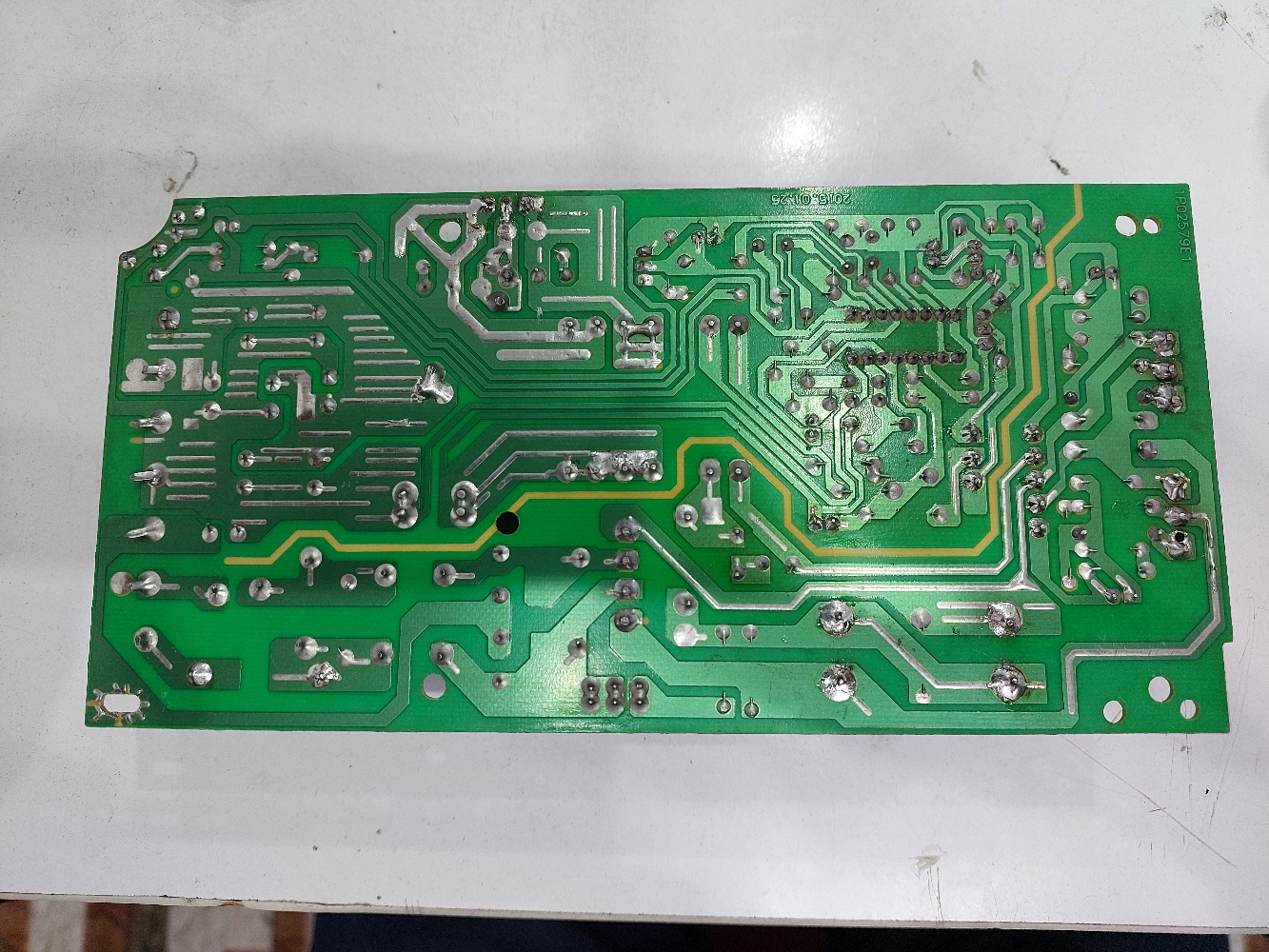

یک تغدیه ۱۲ ولت ۱۵ آمپر بی پدر و مادر که همکار آورده ! و گفته من خوردم هرچی که به ذهنم می‌رسید سوخته عوض کردم ولی درست نشد آوردم برای تو که حالیت میشه ، خلاصه ما هم قبول کردیم
اول که داد به من خروجی ۳.۵ ولت بود که با تغییر پتانسیومتر هیچ تغییری تقریبا نداشتيم! منم شکم رفت به ای سی ۴۹۴ چون پتانسیومتر رو عوض کرده بود و با تعويض ۴۹۴ ولتاژ ما رسید به ۱۲ و با پتانسیومتر هم از ۱۱ تا ۱۴.۵ قابل تغییر!
حالا سه تا مشکل داشتم
اول جريان ندادن
دوم صدای ترانس
و سوم داغ شدن یکی از ۱۳۰۰۹ ها

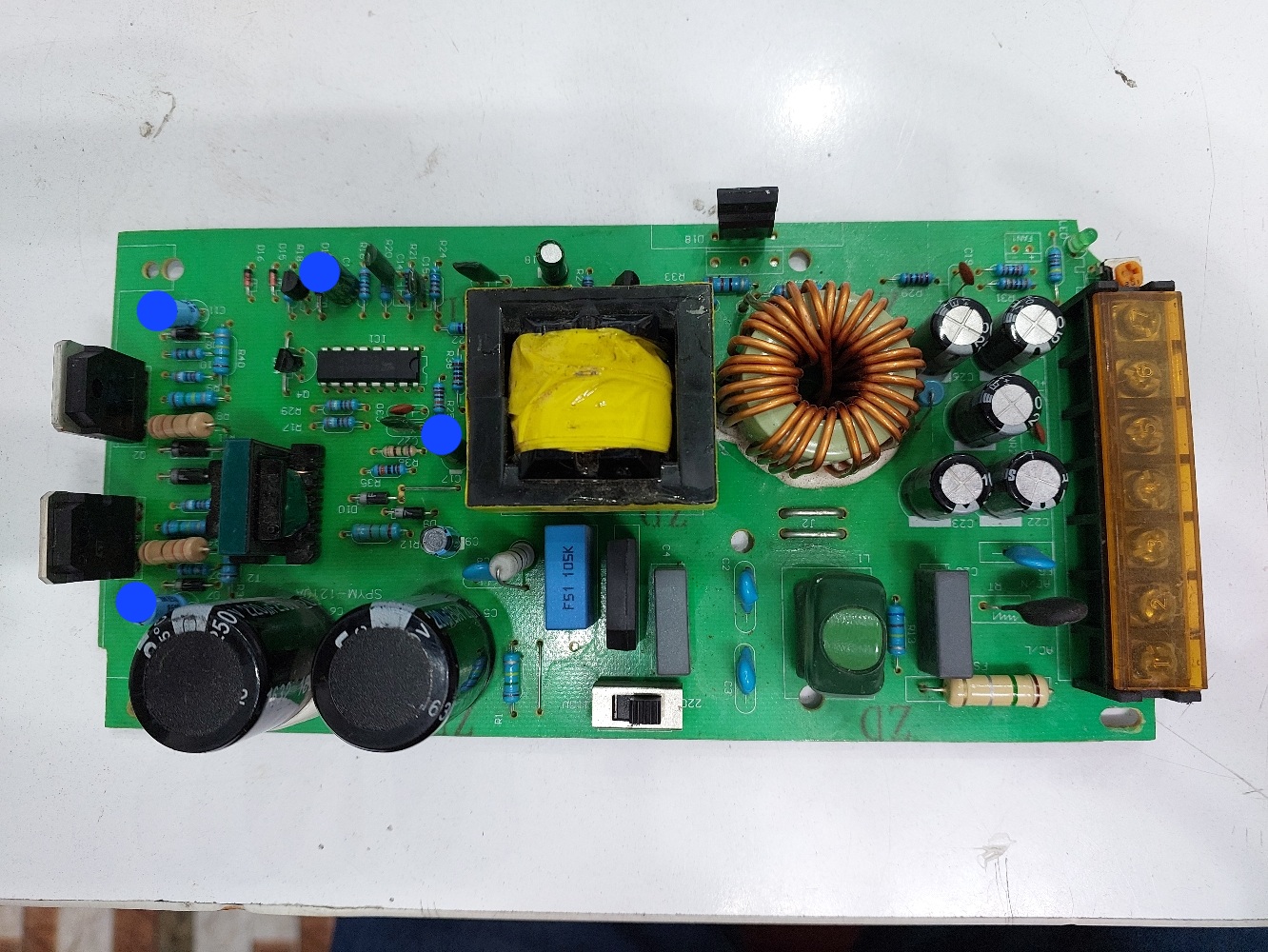

و باور کنید تمام خازن ها چک شده و هرچی هم سر سوزن شک داشتم تعویض ، تمام مقاومت ها روی برد چک شده تمام ترانزیستور ها چک شده چه قدرت و چه راه انداز

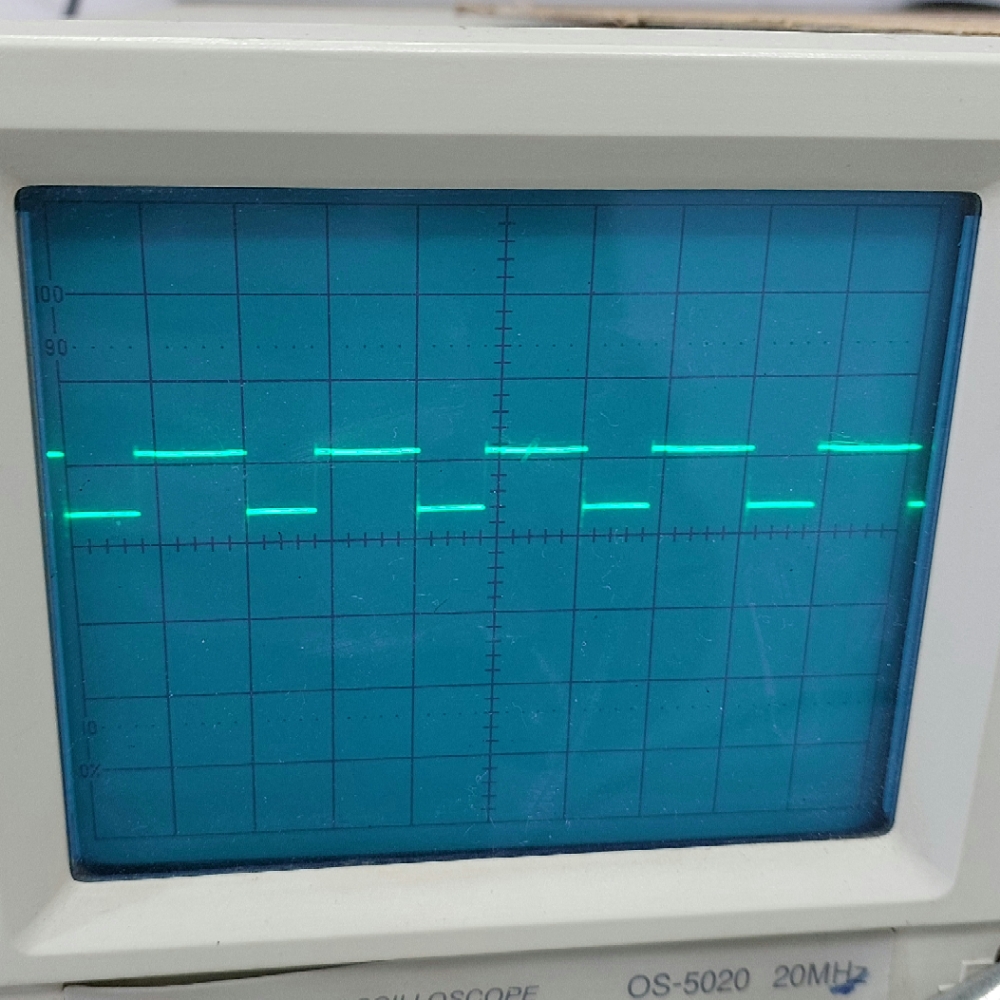

مشکل اصلی رو که با اسیلوسکوپ برسی کردم و هيچ جوره نفهمیدم این بود که توی ۴۹۴ پالس ها دد تایم نداشتن که این زیر براتون عکس میزارم
دوستان و همکاران و هموطنان عزیز
باور بفرمایید همه ۵۸ صفحه قسمت منابع تغذیه رو جستجو کردم
هر تاپیکی که احتمال داشت به من کمک کنه به دقت مطالعه کردم ولی فايده ای برای این تعمیر نداشته ! هرچند به علم من در این زمینه خیلی خیلی اضافه شد!
خلاصه
من تجربه در تعمیر تغذيه های سوییچینگ دارم
چه پاور کامپیوتر/ چه منابع تغذیه تابلو روان و صنعتی/ چه منابع تغذیه آمپلی فایر و .......
اما اما
این مورد وحشتناک هست برای من
حالا چرا؟
من با تمام ادعای خود در زمينه الکترونیک مخصوصا تغذیه سوئیچینگ
و با داشتن مولتی متر و تستر T4 و حتی اسیلوسکوپ!!
نتونستم این ایراد رو پیدا کنم !
حالا ماجرا اصلی چی هست
یک تغدیه ۱۲ ولت ۱۵ آمپر بی پدر و مادر که همکار آورده ! و گفته من خوردم هرچی که به ذهنم می‌رسید سوخته عوض کردم ولی درست نشد آوردم برای تو که حالیت میشه ، خلاصه ما هم قبول کردیم
اول که داد به من خروجی ۳.۵ ولت بود که با تغییر پتانسیومتر هیچ تغییری تقریبا نداشتيم! منم شکم رفت به ای سی ۴۹۴ چون پتانسیومتر رو عوض کرده بود و با تعويض ۴۹۴ ولتاژ ما رسید به ۱۲ و با پتانسیومتر هم از ۱۱ تا ۱۴.۵ قابل تغییر!
حالا سه تا مشکل داشتم
اول جريان ندادن
دوم صدای ترانس
و سوم داغ شدن یکی از ۱۳۰۰۹ ها
و باور کنید تمام خازن ها چک شده و هرچی هم سر سوزن شک داشتم تعویض ، تمام مقاومت ها روی برد چک شده تمام ترانزیستور ها چک شده چه قدرت و چه راه انداز
مشکل اصلی رو که با اسیلوسکوپ برسی کردم و هيچ جوره نفهمیدم این بود که توی ۴۹۴ پالس ها دد تایم نداشتن که این زیر براتون عکس میزارم
