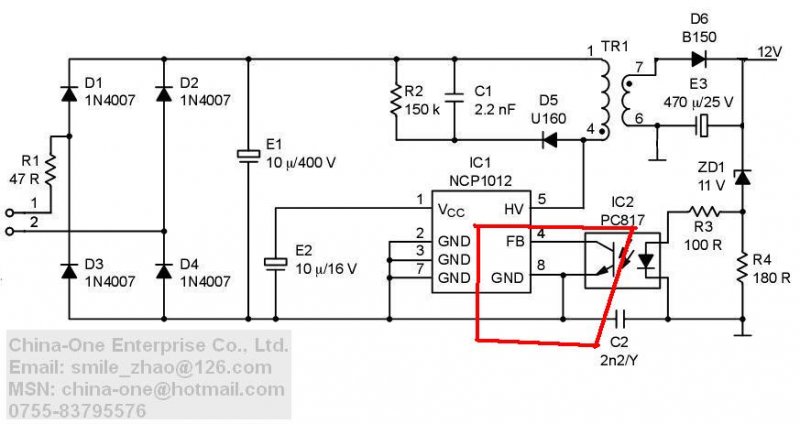

ضمن تشکر ویژه ازجناب آقای ~H03in~ و ابراز لطف بزرگوارانه ایشان که با نقشه مشابهی عمده مطلب را با تفاوت ناچیزی بیان فرمودند بطوریکه پایه فیدبک آی سی مورد نقشه ایشان (
برخلاف VIPER22 ) از داخل دارای پتانسیل مثبت است و لذا
ولتاژ پایه فیدبک آن با ارتباط به شاسی تغییر میکند
اما ولتاژ پایه فیدبک VIPER22 با ارتباط به V+ تغییر میکند
فلذا اگرچه VIPER22 اندک تفاوتی با آی سی مورد اشاره ایشان دارد اما اگر همین اندک تفاوت رعایت نشود هرگز کار نمیکند .
لذا خطاب به آقای pedi عزیز عرض میکنم
از اینکه بالاخره پاسخم را دادید ممنون ، کاش زودتر پاسخ میدادید ، داشتم ناامید میشدم
بله مداری که رسم کردید کاملا درست است حالا دو پایه خروجی کوپلر ( CE ) را بجای کلید قرار دهید

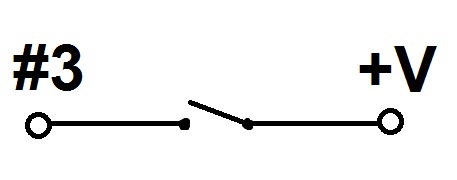

یعنی همین شکل زیر که کشیدید ، دوباره بکشید ولی فقط بجای

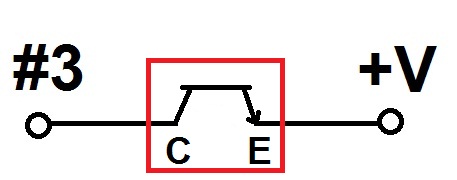

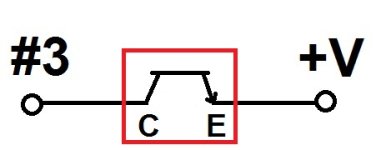

کلید باید "
CE کوپلر " را بگذارید
[]
مشاهده فایل‌پیوست 65697
منتظر پاسختان هستم تا ببینید که اگر توجه کنید خیلی ساده است
باز هم تاکید میکنم فعلا نقشه تغذیه را فراموش کنید و پاسخ من را بدهید و اگر نر م افزار لازم جهت رسم نقشه و علامت کوپلر را ندارید ، از حرف
C بجای کلکتور کوپلر و از حرف
E بجای امیتر کوپلر استفاده کنید
ضمنا از مشارکت و پاسخگویی دیگر دوستان بسیار خوشحال خواهم شد و لذا از جناب ~H03in~ بینهایت سپاسگزارم
زیرا ملاحظه فرمودید که مشارکت ایشان موجب طرح نکته مهم و تفاوت اینگونه آی سی ها شد.
مضافا نقشه ای که ارائه فرمودند و تحلیل آن موضوع جالبی است که پس از نقشه کنونی به آن می پردازیم و خواهید دید که پس از این نقشه قادر به تحلیل و کشف مزایا و معایب نقشه های دیگر هم هستید و با روش ساده و دنیای تازه ای آشنا شده اید که بسادگی خودتان میتوانید ضعف و معایب نقشه ایشان را هم رفع کنید .
