منم نمیدونم چرا اینکار رو کردند
انفاقا نقشه برای شرکت معتبر امریکایی هست که ای سی tiny 268
رو هم تولید میکنند
این نقشه هم که گذاشتم برای ای سی های جدیدشون هست
که دیگه نیازی به کوپلر 431 ندارد
نمیدونم چرا اومده دوتا از دیودها رو فرکانسی قرار داده است
درود
اگر اطمینان داری که نقشه متعلق به شرکت معتبری است دراینصورت بدون تردید دلایل علمی برای این شیوه وجود داره که من اطلاع ندارم و با اطلاعات ناچیز من سازگار نیست و لذا برای استماع استدلال مربوطه بسیار مشتاقم .
درود
اگر اطمینان داری که نقشه متعلق به شرکت معتبری است دراینصورت بدون تردید دلایل علمی برای این شیوه وجود داره که من اطلاع ندارم و با اطلاعات ناچیز من سازگار نیست و لذا برای استماع استدلال مربوطه بسیار مشتاقم .
بله نقشه معتبره و قطعا دلیل علمی برای این شیوه وجود داره که من نمیدونم
ولذا هر چند اطمینان کاملی حاصل شد که مواردی در اطلاعاتم مغفوله که ممکنه نوظهور و جدید و مربوط به نسل تازه باشه اما به هر صورت با اطلاعات فعلی من قابل توجیه نیست
Kindly advise which region are you from so we that we can have the Engineer in your region to assist you.
میگن بگید کجا زندگی میکنید تا یه متخصص که ما معرفی میکنیم درمورد سوالتون بحث کنید.
خوب من اگر بگم ایران که اولا اینا کسی رو ندارن اینجا
با سلام به استاد غزال و کلیه اساتید محترم

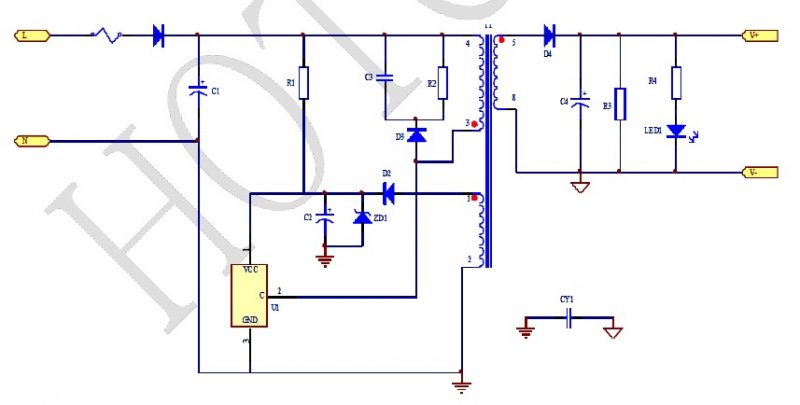

خواهشمند است در خصوص نقشه فوق بنده را راهنمایی و طرز کار منبع تغذیه فوق را تحلیل فرمائید .
البته در مدار فوق از آی سی شماره HT1608 استفاده گردیده است که به پیوست دیتاشیت قطعه فوق را نیز ضمیمه نموده ام .
با تشکر
با سلام به استاد غزال و کلیه اساتید محترم
خواهشمند است در خصوص نقشه فوق بنده را راهنمایی و طرز کار منبع تغذیه فوق را تحلیل فرمائید .
البته در مدار فوق از آی سی شماره HT1608 استفاده گردیده است که به پیوست دیتاشیت قطعه فوق را نیز ضمیمه نموده ام .
با تشکر مشاهده فایل‌پیوست 119965
با اجازه اساتید خودم تا آنجایی را که فکر میکنم درست است را تحلیل و اگر جایی اشتباه نمده ام لطفا مرا کمک نمایند . ابتدا نیم سیکل مثبت برق شهر :
از دیود کذشته و به پایه 4 سیم پیچ اولیه بالا و همچنین از طریق مقاومت کم شده و به پایه آی سی ( ترانزیستور ) و پایه 1 سیم پیچ اولیه پایین می رسیده .
هم زمان نیز ولتاژ منفی نیم سیکل اول به پایه منفی آی سی ( ترانزیستور ) رسیده و همچنین به پایه شماره 2 سیم پیچ اولیه پایین می رسد .پس سیم پیچ اولیه که هم ولتاژ مثبت و هم ولتاژ منفی بر روی آن آمده است انرژی را در خود زخیره میکند . و از طرفی آی سی ( ترانزیستور ) نیر از پایه شماره 2 خود ولتاژ مثبت را تامین کرده ( البته با تغییر ولتاژ ) و به پایه شماره 3 سیم پیچ اولیه بالا ارسال میکند و سیم پیچ اولیه بالا نیز بصورت القایی به سیم پیچ ثانویه داده و با کاهش ولتاژ به خروجی مدار میرسد . البته قطعات D2 , ZD1 , C2 , D3 , C3 , R2 جهت محافظت می باشد که خارج از بحث فعلی است . حال نیم سیکل دوم برق شهر : بدلیل اینکه ولتاژ برق شهر مع*** شده بنابراین از دیود ورودی بالا عبور نکرده و درواقع به داخل مدار وارد نمی شود . بنابراین سیم پیچ اولیه پایین که در نیم سیکل قبلی دارای انرژی گردید در این لحظه وارد عمل شده به ترانزیستور ولتاژ اعمال می کند ( داستان ولتاژ نهفته در سیم پیچ که استاد غزال در مباحث جداگانه ای آن ها را کاملا تشریح نموده است ) و مدار در این نیم سیکل روند کاری خود را همانند قسمت بالا ادامه میدهد .
از اساتید محترم بلخص جناب استاد غزال تقاضا دارم که تحلیل بنده را کنترل نموده و اعلام نظر نمایند .
با تشکر .
با اجازه اساتید خودم تا آنجایی را که فکر میکنم درست است را تحلیل و اگر جایی اشتباه نمده ام لطفا مرا کمک نمایند . ابتدا نیم سیکل مثبت برق شهر :
از دیود کذشته و به پایه 4 سیم پیچ اولیه بالا و همچنین از طریق مقاومت کم شده و به پایه آی سی ( ترانزیستور ) و پایه 1 سیم پیچ اولیه پایین می رسیده .
هم زمان نیز ولتاژ منفی نیم سیکل اول به پایه منفی آی سی ( ترانزیستور ) رسیده و همچنین به پایه شماره 2 سیم پیچ اولیه پایین می رسد .پس سیم پیچ اولیه که هم ولتاژ مثبت و هم ولتاژ منفی بر روی آن آمده است انرژی را در خود زخیره میکند . و از طرفی آی سی ( ترانزیستور ) نیر از پایه شماره 2 خود ولتاژ مثبت را تامین کرده ( البته با تغییر ولتاژ ) و به پایه شماره 3 سیم پیچ اولیه بالا ارسال میکند و سیم پیچ اولیه بالا نیز بصورت القایی به سیم پیچ ثانویه داده و با کاهش ولتاژ به خروجی مدار میرسد . البته قطعات D2 , ZD1 , C2 , D3 , C3 , R2 جهت محافظت می باشد که خارج از بحث فعلی است . حال نیم سیکل دوم برق شهر : بدلیل اینکه ولتاژ برق شهر مع*** شده بنابراین از دیود ورودی بالا عبور نکرده و درواقع به داخل مدار وارد نمی شود . بنابراین سیم پیچ اولیه پایین که در نیم سیکل قبلی دارای انرژی گردید در این لحظه وارد عمل شده به ترانزیستور ولتاژ اعمال می کند ( داستان ولتاژ نهفته در سیم پیچ که استاد غزال در مباحث جداگانه ای آن ها را کاملا تشریح نموده است ) و مدار در این نیم سیکل روند کاری خود را همانند قسمت بالا ادامه میدهد .
از اساتید محترم بلخص جناب استاد غزال تقاضا دارم که تحلیل بنده را کنترل نموده و اعلام نظر نمایند .
با تشکر .
تحلیل تاپیک زیر را مطالعه کن اگه نتونستی این نقشه را تحلیل کنی درخدمتم
تفاوت این مدار اینه که این مدار توجهی به مقدار ولتاژ نداره و لذا پایه FB و لذا کوپلر نداره و ولتاژ کیلویی تولید میکنه و اگه ولتاژ کم یا زیادتر از نرمال بشه نمی فهمه
البته در جریان پایین نیاز به یکسوساز تمام موج هم نداره و لذا بجای 4 دیود از یک دیود یکسوساز استفاده کرده چون جریان پایین نیاز داره و خازن بزرگ فورا تخلیه نمیشه
با این وجود اگر از 4 دیود استفاده بشه بهتره
تحلیل تاپیک زیر را مطالعه کن اگه نتونستی این نقشه را تحلیل کنی درخدمتم
تفاوت این مدار اینه که این مدار توجهی به مقدار ولتاژ نداره و لذا پایه FB و لذا کوپلر نداره و ولتاژ کیلویی تولید میکنه و اگه ولتاژ کم یا زیادتر از نرمال بشه نمی فهمه
البته در جریان پایین نیاز به یکسوساز تمام موج هم نداره و لذا بجای 4 دیود از یک دیود یکسوساز استفاده کرده چون جریان پایین نیاز داره و خازن بزرگ فورا تخلیه نمیشه
با این وجود اگر از 4 دیود استفاده بشه بهتره
با سلام و تشکر از همراهی بنده
اگر اجازه دهید قبل از مطالعه پست اشاره شده ( هرچند که پست فوق را مطالعه نمودم ) سئوالی را برای باز شدن ابهامات خودم مطرح کنم و آن هم اینست که :
U1 در مدار فوق که دیتاشیت آنرا هم قرار دادم چیست ؟
آیا یک آی سی سویچینگ است یا ترانزیستور و یا .... ؟
با تشکر
