خرابی آیفون کوماکس

[saeid_mk63]

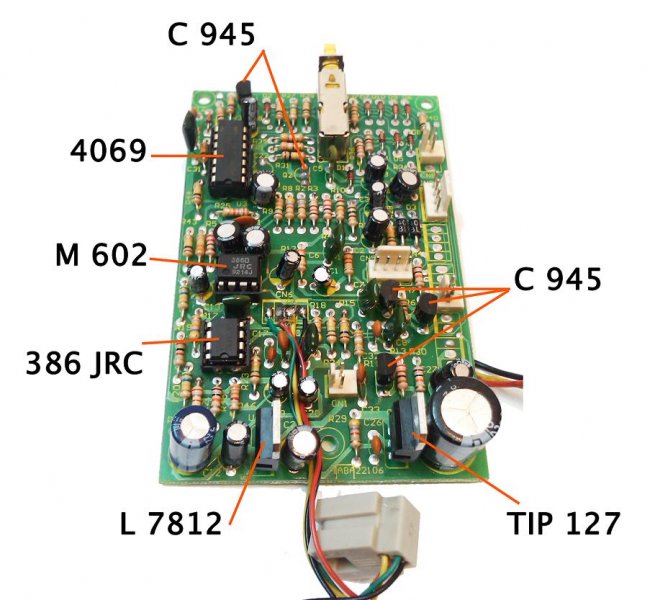

ممنون ولی تمام ترانزیستورها و آیسی ها که روی تصویر مشخص کردم تعویض شده
بجز رگولاتور 7812 و TIP127 که کارش سوییچ کردنه
که فکر نمیکنم ارتباطی با صدا داشته باشن
از خازنها نمیتونه باشه ؟



[NICHICON]

ممنون ولی تمام ترانزیستورها و آیسی ها که روی تصویر مشخص کردم تعویض شده
بجز رگولاتور 7812 و TIP127 که کارش سوییچ کردنه
که فکر نمیکنم ارتباطی با صدا داشته باشن
از خازنها نمیتونه باشه ؟

به نام خدا
ایا صدای زنگ را کامل دارید؟؟؟؟؟؟
از سالم بودن صفحه اطمینان دارید؟؟؟
صدا ضعیف میباشد یا کلا صدا ندارید؟؟؟



[saeid_mk63]

به نام خدا
ایا صدای زنگ را کامل دارید؟؟؟؟؟؟
از سالم بودن صفحه اطمینان دارید؟؟؟
صدا ضعیف میباشد یا کلا صدا ندارید؟؟؟

پنل با گوشی دیگه کار میکنه
صدای زنگ هم دارم
فقط صدا خیلی ضعیفه ،
در اصل صدا تبدیل به نویز میشه
همیشه با تعویض 2تا از ترانزیستورها مشکل حل میشد



[saeid_mk63]

مشاهده فایل‌پیوست 65322​

مشاهده فایل‌پیوست 65323
​

ترانزیستور با موقعیت Q2 در بالای تصویر، با شمارهء C945 هم پشت مدار نصب شده



[NICHICON]

ترانزیستور با موقعیت Q2 در بالای تصویر، با شمارهء C945 هم پشت مدار نصب شده

این حالتها امکان دارد
به علت متالیزه بودن برد قطعی مدار
خرابی خازن های اطراف ترانزیستورهای تقویت صوت
خرابی دیود های 4148 شیشه ای که البته نشتی پیدا میکنند و با اهمتر سالم هستند
به نظر من به صرفه ترین کار تعویض کامل برد میباشد



[saeid_mk63]

ممنون از راهنماییتون دوست عزیز

ولی تمام تلاشمو میکنم که همین مدار رو تعمیر کنم
نتیجه کار رو همینجا اعلام میکنم

سپاس



[saeid_mk63]

سلام دوستان

خواستم عرض کنم که مشکل ضعیف بودن صدا حل شد
ایراد از خازنی با مشخصات 50ولت 1 میکرو فاراد، با موقعیت C3 بود
پایه مثبت خازن مستقیم به پایه کلکتور ترانزیستور Q2 وصل است که مربوط به تقویت صدای دهنی میباشد
با تعویض خازن مشکل حل شد
در ضمن با تغییر خازن صافیC24 بعد از 7812 ، از 25ولت 330میکرو فاراد به 16ولت 1000 میکرو فاراد ، وضوح صدا بیشتر شد
امیدوارم این پست مفید واقع بشه



[alireza1247]

با سلام
یک آیفون تصویری کوماکس مدل DPV-4HP بدون تصویر می باشد یعنی صدا رفت و برگشت دارد درب را هم باز میکند ولی تصویر ندارد.ترانزیستور 945 و 7810 روی برد تصویر نیز تعوض شد ولی بکار نیوفتاد.برد تغذیه و صوت هم آزمایش شد سالم می باشد در ضمن لامپ تصویر از نوع سوکت کوچک می باشد.لطفا راهنمایی فرمایید چه قطعه ای باید تعویض گردد.ممنون



[NICHICON]

با سلام
یک آیفون تصویری کوماکس مدل DPV-4HP بدون تصویر می باشد یعنی صدا رفت و برگشت دارد درب را هم باز میکند ولی تصویر ندارد.ترانزیستور 945 و 7810 روی برد تصویر نیز تعوض شد ولی بکار نیوفتاد.برد تغذیه و صوت هم آزمایش شد سالم می باشد در ضمن لامپ تصویر از نوع سوکت کوچک می باشد.لطفا راهنمایی فرمایید چه قطعه ای باید تعویض گردد.ممنون

به نام خدا
دوست عزیز ایا نور روی لامپ تصویر دارید؟؟؟



[jaxtor]

با سلام
یک آیفون تصویری کوماکس مدل DPV-4HP بدون تصویر می باشد یعنی صدا رفت و برگشت دارد درب را هم باز میکند ولی تصویر ندارد.ترانزیستور 945 و 7810 روی برد تصویر نیز تعوض شد ولی بکار نیوفتاد.برد تغذیه و صوت هم آزمایش شد سالم می باشد در ضمن لامپ تصویر از نوع سوکت کوچک می باشد.لطفا راهنمایی فرمایید چه قطعه ای باید تعویض گردد.ممنون

دوست عزیز ابتدا های ولتاژ را ولتاژگیری کنید ببینید ولتاژ پایه هایش درست هست یا نه ؟ سپس تمام ترانزیستورهای ورتیکال و حتی ترانزیستور خروجی های ولتاژ را تست کنید و نتیجه را اعلام کنید

با تشکر
