خاموشی کامل مودم tp-link tdw996d(eu) v.120

[mioo_sara]

سلام دوستان

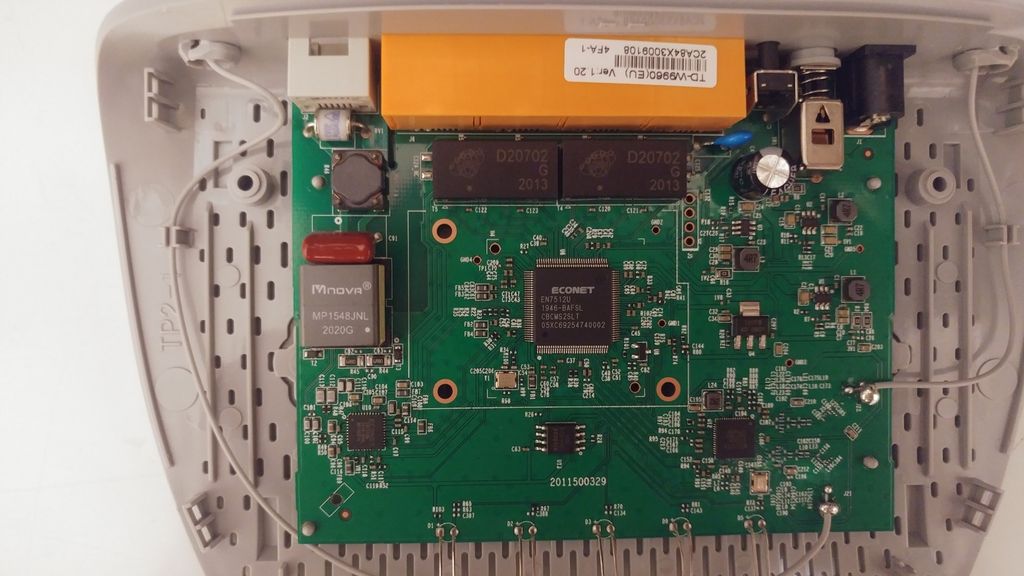

مودم tp-link tdw996d(eu) v.120
اومده که کاملا خاموش است اداپتور چک وتعویض شد بی فایده بود
در ورودی جک اداپتور 9 ولت هست اما در رگلاتورها خیر
نمیدونم مشخصات اون رگلاتور های 6 پین چی هست دوستان کمک کنند
احیانا با اداپتور دیگری تست شده و اینطور شده



[mioo_sara]

بعید میدونم با فلش کردن مشکل حل بشه بااینحال اگر دوستان فایل فلش سالم این مودم را سراغ دارند لینک مرقوم فرمایند باتشکر



[hadi_z110]

دوست عزیز روی سلف ها ولتاژی دارین؟اگر هست ولتاژها رو بفرمایید



[mioo_sara]

با سلام و تشکر از دوستان

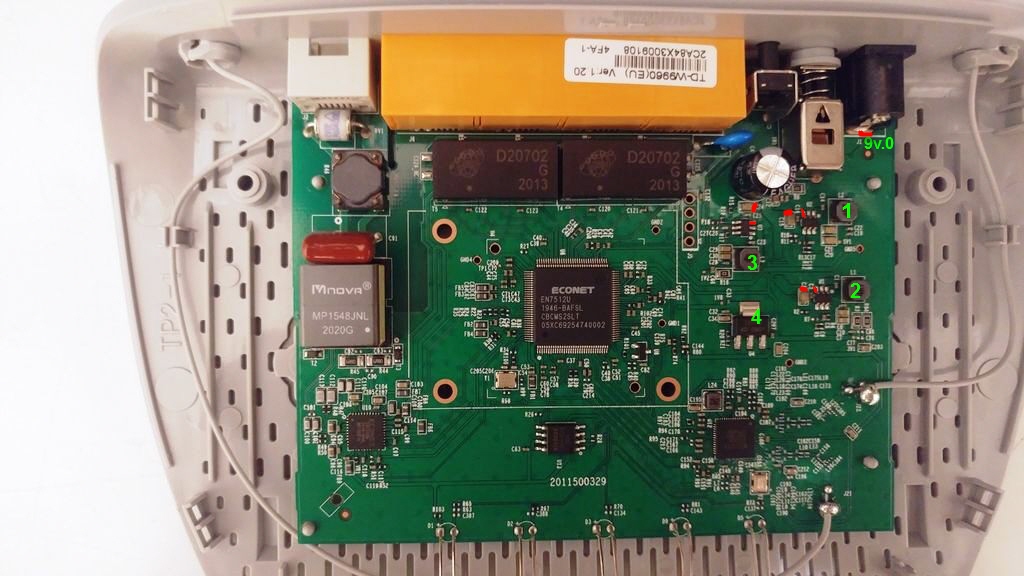

1-در نقاطی که با رنگ قرمز مشخص کرده ام ولتاژ 9.0 ولت وجود دارد
2-رگلاتورها را با ترتیب شماره 1 تا 4 با رنگ سبز علامت گذاشته ام
3- در پایه ای که با رنگ قرمز مشخص کرده ام ولتاژ 9.0 ولت در آن پایه رگلاتور 6 پین smd وجود دارد
4- در کنار هر رگلاتور یک خازن smd وجود دارد که ولتاژ 9.0 ولت در یک سمت آن وجود دارد که با رنگ قرمز مشخص کرده ام
5- رگلاتور شماره 5 که 1117 edj است هیچ ولتاژی ندارد
6- روی سلف های بشکه ای کنار هر رگلاتور هیچ ولتاژی وجود ندارد
7- روی پایه های آیسی فلش (بایوس) هیچ ولتاژی وجود ندارد
8- نام درج شده روی رگلاتورهای 6 پین شماره 1 و 3 کد اختصاری
2V=R4S و کد درج رشده روی رگلاتور SMD 2 شماره 209 می باشد



[mioo_sara]

سلام دوستان در نام مدل یک 0 کم گذاشتم نام دقیق تر tp-link tdw9960d(eu) v.120 است
ضمنا فریم ور این مودم را در لینک زیر پیدا کردم البته فعلا انتقال ندادم تا مشکل ولتاژها حل شود
لینک دانلود

Download for TD-W9960 | TP-Link Australia

TP Link - Download Center Detail

www.tp-link.com



[amookhteh]

اول خازن بزرگ کنار کلید پاور رو عوض کنید و اگر پایه سلف ها ولتاژ ندارید رگلاتورهای کنارش سوختن احتمالا.ولتاژ۳.۳ ایسی فلش رو دارین؟



[mioo_sara]

اول خازن بزرگ کنار کلید پاور رو عوض کنید و اگر پایه سلف ها ولتاژ ندارید رگلاتورهای کنارش سوختن احتمالا.ولتاژ۳.۳ ایسی فلش رو دارین؟

خیر ولتاژ 3.3 آیسی فلش موجود نیست
بعید میدونم خازن بزرگ 470 خراب باشه چون هیچ کدوم از الیدی ها روشن نمیشه و سلفها هم ولتاژ ندارند
شما نمیدونید مشخصات اون رگلاتورهای 6 پین چیه؟ در پست بالا کد اختصاریشون را نوشتم



[hadi_z110]

جریان کشی مدار چقدر هست؟شورتی که ندارید تو مدار؟
