ولتاژ رگلاتور 1117 مودم tp-link TD-W8901N

[mioo_sara]

سلام دوستان

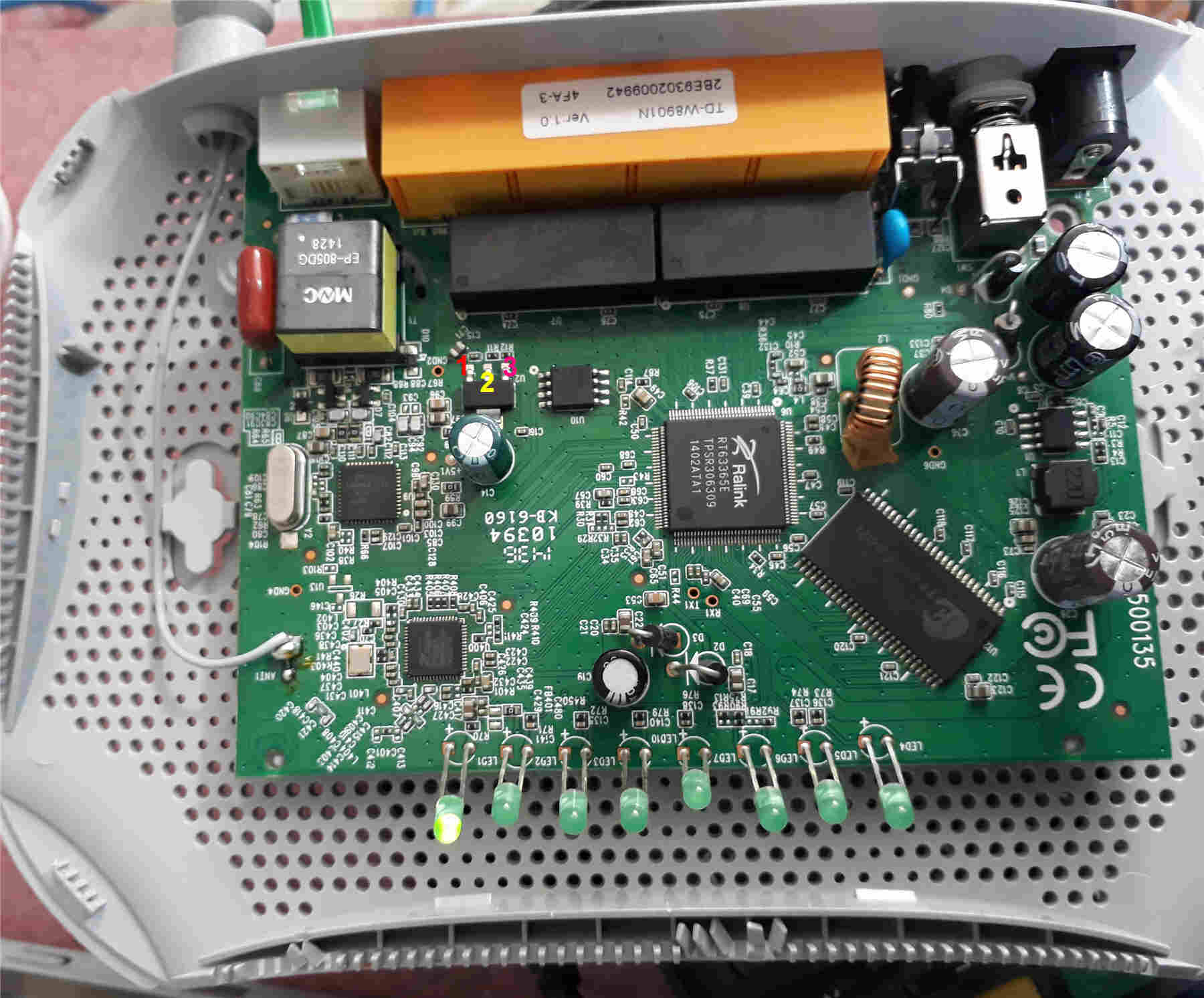

یه مودم tplink اومده با مدل tp-link TD-W8901N میخواستم بدونم ولتاژ صحیح رگلاتور 1117 چقدر باید باشه در تصویر هر 3 پین را علامت زدم ممنون میشم به ترتیب شماره بفرمائید ولتاژ هر پین چقدر باید باشه
ضمنا مشخص کنید این رگلاتور اگر 5 ولت است از چه نوع است معمولی است یا edj
با تشکر



[electronium]

تصویر کجاست؟



[mioo_sara]

تصویر در بالا است اگر دیده نمیشه بفرمائد لینک اکسترنال بفرستم

لینک اکسترنال



[electronium]

رگلاتور 1117 3.3v هست



[mioo_sara]

فکر نکنم اما بار این جال اگر موجود دارید ولتاژ 3 پین روی بورد را اعلام کنید با تشکر



[meahdi]

وقت بخیر

سلام دوستان
یه مودم tplink اومده با مدل tp-link TD-W8901N میخواستم بدونم ولتاژ صحیح رگلاتور 1117 چقدر باید باشه در تصویر هر 3 پین را علامت زدم ممنون میشم به ترتیب شماره بفرمائید ولتاژ هر پین چقدر باید باشه
ضمنا مشخص کنید این رگلاتور اگر 5 ولت است از چه نوع است معمولی است یا edj
با تشکرمشاهده فایل‌پیوست 205746

با توجه به مدار و قطعات آیسی شما باید از نوع ادجاست باشه
پایه 1 آیسی به 2 مقاومت تقسیم ولتاژ وصل شده



[HS13&86]

سلام دوستان
یه مودم tplink اومده با مدل tp-link TD-W8901N میخواستم بدونم ولتاژ صحیح رگلاتور 1117 چقدر باید باشه در تصویر هر 3 پین را علامت زدم ممنون میشم به ترتیب شماره بفرمائید ولتاژ هر پین چقدر باید باشه
ضمنا مشخص کنید این رگلاتور اگر 5 ولت است از چه نوع است معمولی است یا edj
با تشکرمشاهده فایل‌پیوست 205746

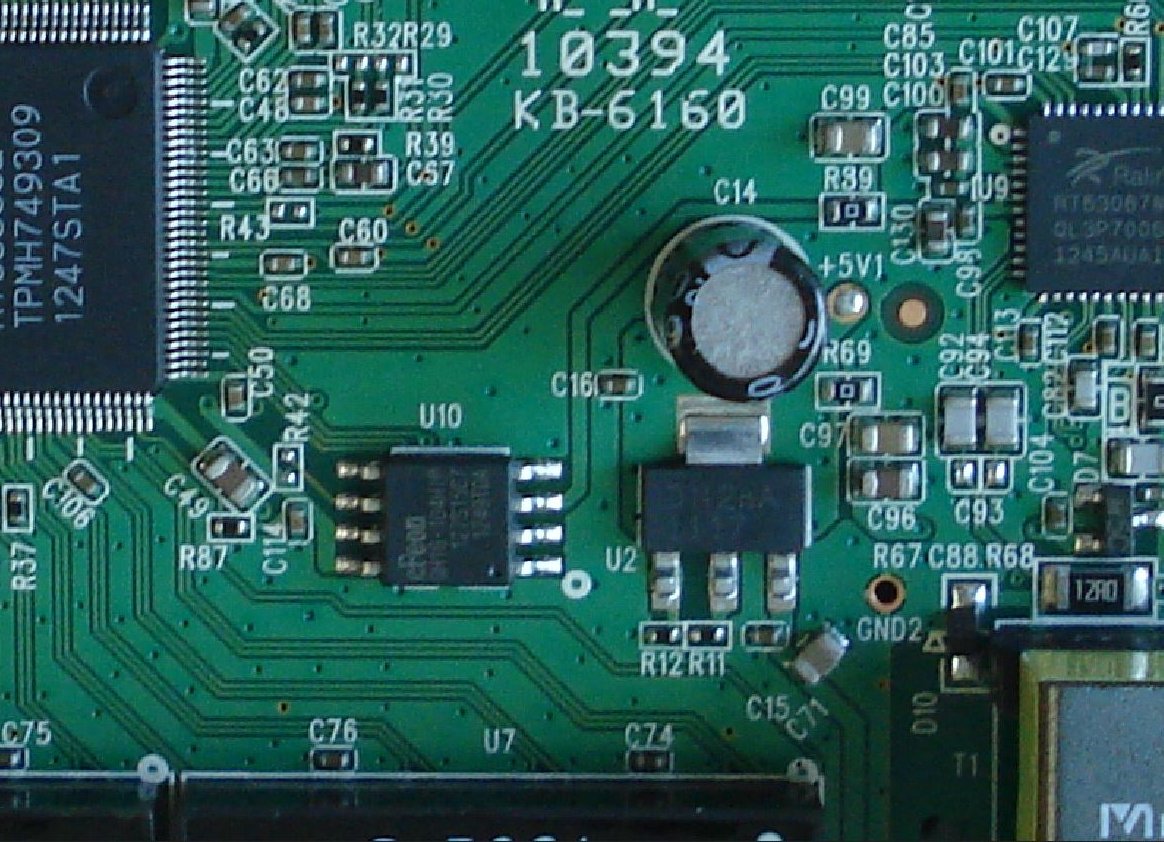

درود، شماره روی رگولاتور دیده نمیشود ، لطفا تصویر واضح تر بذارید.
بهرحال پایه شماره ۲ خروجی هست .
در مودم ها اغلب ولتاژ هایی مثل 3.3 و 1.8 ولت کاربرد داره.



[hanirayan]

دوست عزیز سلام
توی این مدل مودم براساس شماره های روی عکس
اگه سیم مشکی مولتی متر رو را به منفی جک آداپتور وصل کنید و سیم قرمز رو به پایه های 1 و 2 و 3 رگولاتور بزنید باید این ولتاژ ها باشند
1= 7.5 ولت
2= 5 ولت
3= 3.3 ولت



[hanirayan]

ضمنا در اصل یک رگولاتور با ورودی 3.3 تا 3.6 ولت و حروجی 1.2 ولت می باشد بااین ترتیب شماره

سیم مشکی مولتی متر به پایه 1 بزنید وبا سیم قرمز باید روی دو پایه این ولتاژها باشند
پایه 1 منفی
پایه 2 حروجی 1.2 ولت
پایه 3 ورودی 3.3 تا 3.5 ولت



[meahdi]

پایه 1 منفی

دیتاشیت آیسی رو بررسی کنید
پایه 1 این آیسی همیشه زمین (به قول شما منفی) نیست

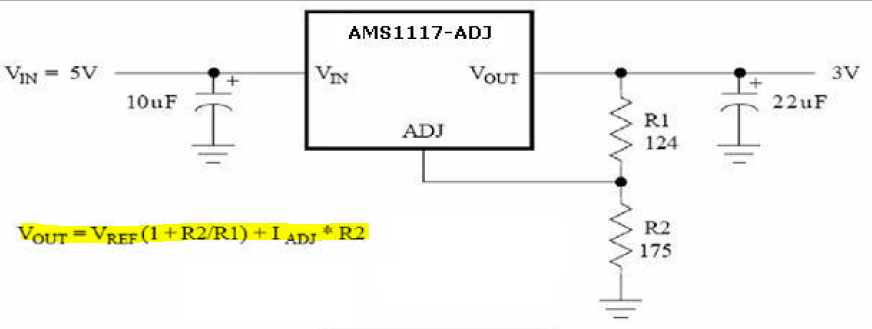

نوع قابل تنظیم این آیسی با 2 مقاومت ولتاژ خروجی رو تنظیم میکنه

روی مودم هم همین شرایط هست

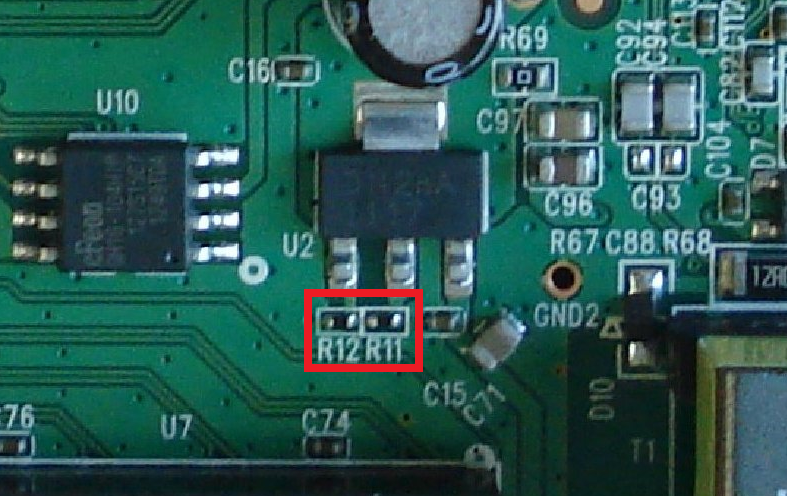

مقاومت R12 بین زمین و پایه کنترل قرار داره
مقاومت R11 بین ولتاژ خروجی و پایه کنترل قرار داره
