سوال: تغییر ولتاژ در شارژر لپ تاپ ایسوس مدل X54C

[Service Manual]

درود

اون پایه ترانزیستوری که مشخص کردم باید با یک مقاومت کم اهم به بدنه ( منفی ) متصل باشه ؟ اگر اینطوریه اون مقاومت رو تعویض کنید .



ضمنا آیا ولتاژ روی اون خازن 50v/47mf هم نوسان داره ؟



[bermuda.vbs]

دوست عزیز :
تا به حال تعداد زیادی آداپتور با همین ایراد داشته ام که با تعویض این دیود رفع عیب شده اند.
نکته: حتما" و حتما" دیودی را که برای شما علامت زدم با نوع فرکانسی تعویض کنید(HER207).
ولتاژ روی خازن 47 میکرو را قبل و بعد از تعویض دیود آن اندازه گیری کنید و نتیجه را اعلام کنید.

من این دیود ها که شماره اش IN4007 بود رو با دیود با شماره مثل خودش تعویض کردم.
مجددا این دیود ها رو با شماره ای که فرمودید تعویض میکنم نتیجه رو اطلاع میدم

با تشکر از پیگیری شما همکار گرامی

Sent from my HUAWEI G610-U20 using Irantk Forum mobile app



[bermuda.vbs]

درود

اون پایه ترانزیستوری که مشخص کردم باید با یک مقاومت کم اهم به بدنه ( منفی ) متصل باشه ؟ اگر اینطوریه اون مقاومت رو تعویض کنید .

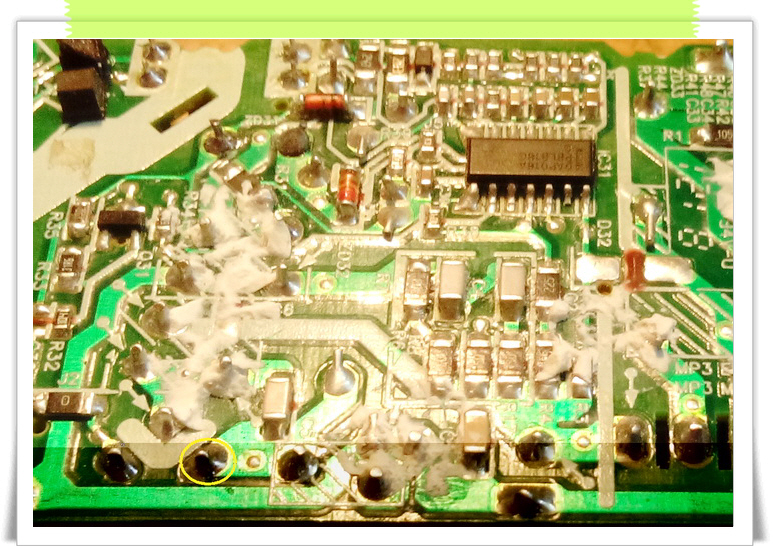

مشاهده فایل‌پیوست 143225

ضمنا آیا ولتاژ روی اون خازن 50v/47mf هم نوسان داره ؟

با سلام خدمت همکار محترم

انجام میدم نتیجه رو اطلاع میدم خدمتتون

از همکاری شما کمال تشکر را دارم



[mohsen zmr]

مجددا این دیود ها رو با شماره ای که فرمودید تعویض میکنم نتیجه رو اطلاع میدم

فقط همان دیودی را که علامت زدم با دیود HER207 تعویض کنید.



[bermuda.vbs]

درود

اون پایه ترانزیستوری که مشخص کردم باید با یک مقاومت کم اهم به بدنه ( منفی ) متصل باشه ؟ اگر اینطوریه اون مقاومت رو تعویض کنید .

مشاهده فایل‌پیوست 143225

ضمنا آیا ولتاژ روی اون خازن 50v/47mf هم نوسان داره ؟

سلام خدمت همکار محترم ؛

من این موردی که فرموده بودید رو بررسی کردم . در مدارهای تغذیه که از ماسفت استفاده میشه یکی از پایه های اون به وسیله یک مقاومت باید بدنه بشه تا ماسفت بتونه راه اندازی بشه . مگه اینطور نیست ؟ خوب الان اینم همینطوری به بدنه اتصال داره دیگه !! شایدم هم من منظور شما رو درست متوجه نشدم . اگر منظورتون مورد دیگه است ممنون میشم یکم بیشتر توضیح بدید متوجه منظورتون بشم

در ضمن روی خازن 47mF/50V هم ولتاژ بین 12 تا 18 ولت نوسان داره



[bermuda.vbs]

فقط همان دیودی را که علامت زدم با دیود HER207 تعویض کنید.

با سلام خدمت همکار محترم ؛

موردی که فرموده بودید انجام شد . به جای اون دیود دیود فرکانسی HER207 انداختم . بی فایده بود .
ولتاژ روی پایه های خازن47Mf/50V بین 12 تا 18 ولت نوسان داره
دیود های زنر SMD زیر برد رو هم تست گرفتم . سالم بودند .
دیگه نمیدونم ایراد از کجا میتونه باشه ...
ممنون میشم یه راهنمایی بفرمائید . مشتری هم خیلی عجله داره و دستگاه رو میگه لازم دارم .



[NICHICON]

سلام خدمت همکار محترم ؛

من این موردی که فرموده بودید رو بررسی کردم . در مدارهای تغذیه که از ماسفت استفاده میشه یکی از پایه های اون به وسیله یک مقاومت باید بدنه بشه تا ماسفت بتونه راه اندازی بشه . مگه اینطور نیست ؟ خوب الان اینم همینطوری به بدنه اتصال داره دیگه !! شایدم هم من منظور شما رو درست متوجه نشدم . اگر منظورتون مورد دیگه است ممنون میشم یکم بیشتر توضیح بدید متوجه منظورتون بشم

در ضمن روی خازن 47mF/50V هم ولتاژ بین 12 تا 18 ولت نوسان داره

به نام خدا
دوست عزیز منظور اقا رضا service manule
اینکه
چون این مقاومت اکثرا اهمی میشود
شاید تغییر اهم داده که دقیقا همین عیب ایجاد میشود
مقاومت بیار بیرون دقیق اهمش اندازه گیری کن



[bermuda.vbs]

به نام خدا
دوست عزیز منظور اقا رضا service manule
اینکه
چون این مقاومت اکثرا اهمی میشود
شاید تغییر اهم داده که دقیقا همین عیب ایجاد میشود
مقاومت بیار بیرون دقیق اهمش اندازه گیری کن

مقاومت رو خارج کردم . بیرون مدار تست گرفتم سالم بود .
فکر نمیکنم ایراد از این باشه . نظرتون چیه ؟



[bermuda.vbs]

اون آی سی SMD پشت برد بنظرتون مشکل پیدا نکرده ؟
