مشکل: تعمیر مبدل 12 به 220

[amirparto]

باسلام

کدام هسته منظورت است عکسی از آن بگذار



[reza_476]

باسلام

ابتدا تکه های هسته فریت را با چسب 123 بچسبان و اندازه ها را از فریت یادداشت کن
هسته ظاهرا استوانه ای است قطر و ارتفاعش را بنویس و سپس بدنه که مکعب مستطیل است آنهم طول و عرض و ارتفاعش را یادداشت کن
در نهایت از روی آن تهیه کن



[reza_476]

باسلام
دوست عزیز amirparto
ترانزیستور 2N3906 که در تاپیک 47# گفته بودی بجای ترانزیستور SS8550 قرار بدی جریانش خیلی ضعیف است 0/2 یا 200 میلی آمپر است اصلا بدرد تعویض نمیخورد



[محمد مرادی]

به نظر من خروجیشو مستقیما بزن به پایه های خازن اصلی و اون ترانزیستورها رو از مدار خارج کن یا مسیرشو با کاتر قطع کن و دنبال این قطعات نگرد.من چندین بار اینکار و کردم و به مشکلی نخوردم.



[reza_476]

باسلام

باسلام
دوست عزیز ​

amirparto نتیجه چی شد؟​



[mardeshab89]

باسلام وتشکرازراهنمایی هار اساتید
منهم یک اینورتر مدل تی بی ای 1200وات دارم که خروجی نداره.ماسفت های خروجی سالم هستند اما فکرمیکنم از آی سی باشه که متاسفانه شماره آنها پاک شده...درصورت امکان راهنمایی بفرمایین...لازم به توضیحه که بمحض وصل کلید یک لحظه چراغ قرمز نیز روشن میشه و سپس خاموش میشه..



[HOSE IN]

باسلام وتشکرازراهنمایی هار اساتید
منهم یک اینورتر مدل تی بی ای 1200وات دارم که خروجی نداره.ماسفت های خروجی سالم هستند اما فکرمیکنم از آی سی باشه که متاسفانه شماره آنها پاک شده...درصورت امکان راهنمایی بفرمایین...لازم به توضیحه که بمحض وصل کلید یک لحظه چراغ قرمز نیز روشن میشه و سپس خاموش میشه..

سلام
عکس مداربفرست باکیفیت باشه
برای مشگلتون بایدتاپیک جداگانه میزدیداشتباه پست زدید



[mardeshab89]

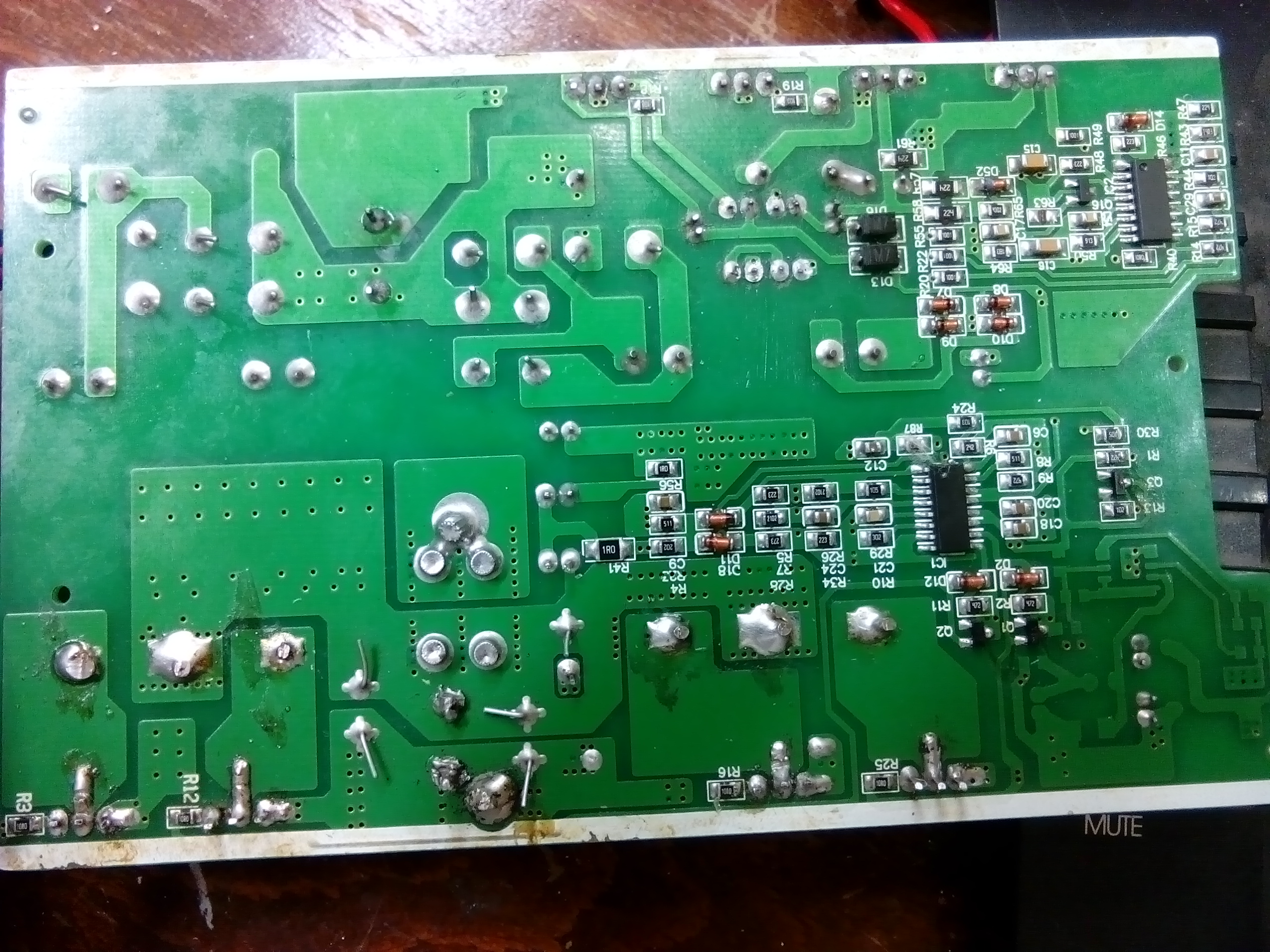

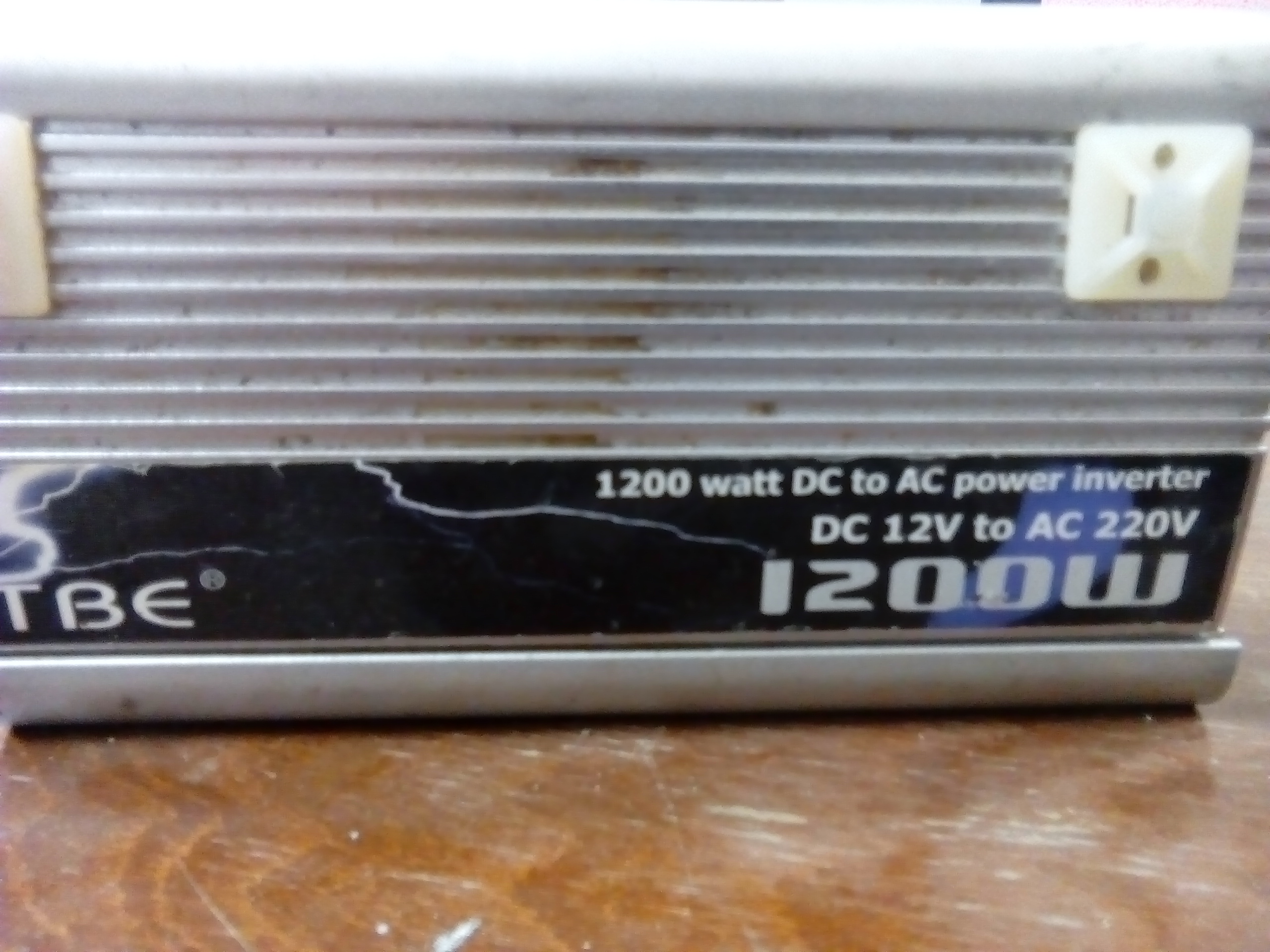

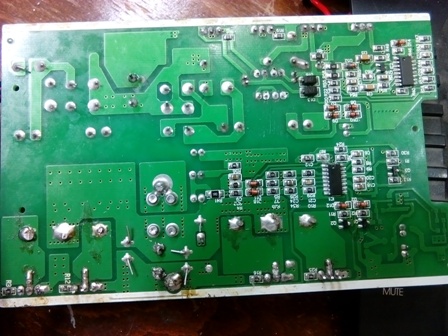

باسلام...اینم عکس مدار اینورتر تی بی ای 1200 وات



[edisone2005]

شماره آیسی ها احتمالا tl494 یا ka7500 میباشد.



[Aliesf]

سلام
اگه ممکنه مقدار این دو تا مقاومت را هم اعلام کنین . ممنون میشم
https://www.irantk.ir/threads/104398-مقدار-مقاومت-ترکیده-روی-برد-اینورتر-TEB-1000W
