مشکل: تعمیر اینورتر 12 به 220 ولت 1000 وات

[sinas]

سلام

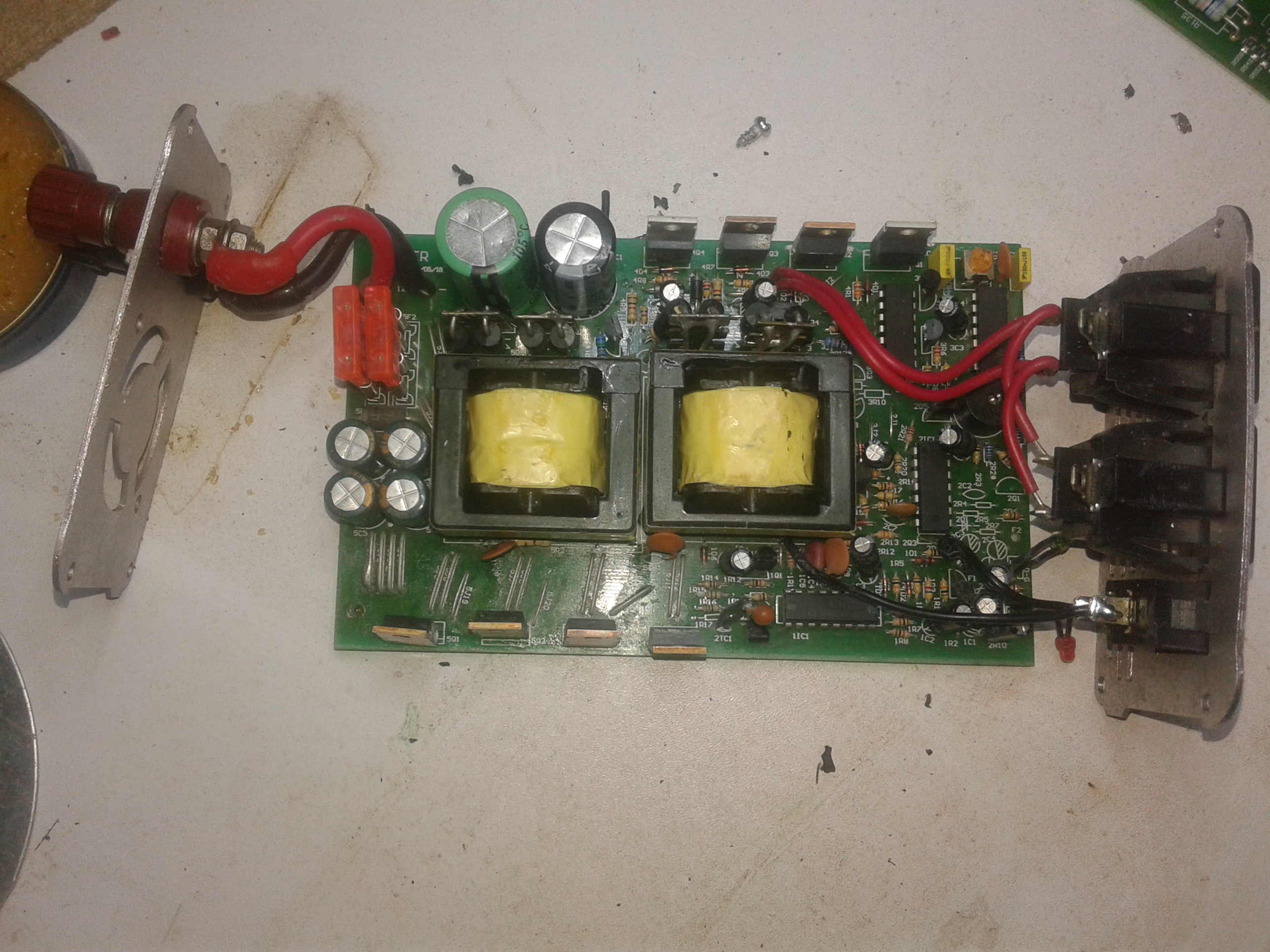

یک اینورتر مبدل 12 به 220 ولت 1000 وات دارم درستش کردم اما ماسفت میسوزنه و ای سی 494 رو عوض کردم بجاش ای سی رو پیدا نکردم ای سی ka7500a انداختم
باتشکر



[A R A S H]

سلام
ماسفت کدوم قسمت میسوزه؟ ورودی یا خروجی ؟ اگه قسمت ورودی هست اینا رو بررسی کن : ترانزیستور و زنر دیود و مقاومت های مسیر گیت تا خروجی TL494 رو چک کن احتمالا توی همین مسیر مشکلی هست ، برای تست هم باید با جریان محدود شده منبع تغذیه تست کنید تا در صورت اتصالی چیزی نسوزه



[sinas]

سلام
ماسفت کدوم قسمت میسوزه؟ ورودی یا خروجی ؟ اگه قسمت ورودی هست اینا رو بررسی کن : ترانزیستور و زنر دیود و مقاومت های مسیر گیت تا خروجی TL494 رو چک کن احتمالا توی همین مسیر مشکلی هست ، برای تست هم باید با جریان محدود شده منبع تغذیه تست کنید تا در صورت اتصالی چیزی نسوزه

سلام
قسمت 220 ولت خروجی اما زنر و مقاومت هارو تست کردم سالمه



[sinas]

سلام
ماسفت کدوم قسمت میسوزه؟ ورودی یا خروجی ؟ اگه قسمت ورودی هست اینا رو بررسی کن : ترانزیستور و زنر دیود و مقاومت های مسیر گیت تا خروجی TL494 رو چک کن احتمالا توی همین مسیر مشکلی هست ، برای تست هم باید با جریان محدود شده منبع تغذیه تست کنید تا در صورت اتصالی چیزی نسوزه

سلام
همه رو تست کردم سالمه ماسفت که میسوزه مال سمت 220 ولت



[Newman1]

کجا ka7500 بجای tl494 میخوره دیتا شیت و پایه بندی های متفاوتی داره ای سی نو خودش رو بزن ترانزیستورهای درایور مازفت و مقاومت های اون اطراف رو تست کن



[nishgon64]

ka7500 و tl494 مشابه هم هستند و میشه جای هم به کار برد



[yousefi]

با سلام
دو ای سی مشابه هم میباشند و بجای همدیگر کار میکنن
شما در مرحله اول مقاومتهایی که در مسیر گیت مازفتها وجود دارد را در خارج از مدار تست کن باید هر چهار مقاومت مقدارشان باهم برابر باشند



[yousefi]

در مرحله دوم از ماسفت های اورجینال استفاده نمایید
و اگر در خروجی پریز از خازن پلیستر یا سرامیکی استفاده شده ان را از لحاظ اتصال کوتاه چک نمایید



[sinas]

در مرحله دوم از ماسفت های اورجینال استفاده نمایید
و اگر در خروجی پریز از خازن پلیستر یا سرامیکی استفاده شده ان را از لحاظ اتصال کوتاه چک نمایید

سلام
تمام قطعات رو تست کردم سالمه هیچ مشکلی نداره فقط آی سی ها رو دیگه نمیدونم



[irantkshg]

اول اینکه در اکثر مواقع وقتی که ماسفت بی کیفیت باشه میسوزه و دوم اینکه در صورت خرابی آی سی 7500 هم ماسفت ها رو می سوزونه
