تعمیر آداپتور لپ تاپ

[hanirayan]

درود

با توجه به عیب شارژر ، اعلام مالکیت آن ، اهمیت داره که متعلق به خودتان است یا متعلق به غیر؟
زیرا تعیین کننده برخی از سوالات است.
بنظر میرسه شارژر متعلق به خودتان است .
درغیراینصورت اگر متعلق به غیر است ، آیا اظهارات وی را اعلام کردید یا مشاهدات خودتان را گزارش فرمودید؟

اگر تصاویر پست ۱۰ واقعا متعلق به شارژر مورد بحث باشه و از تصاویر موجود شارژرها با این تصور که مشابه یکدیگرند ، استفاده نکرده باشید ، دراینصورت اگرچه مارک معتبری نداره اما پدر و مادر داره و قابل اطمینان بنظر میرسه.

روش تست جریاندهی منابع تغذیه و شارژرها

ولتمتر در طی آزمایش به خروجی شارژر متصل باشه و نتیجه یکی از دو روش زیر را اجرا و گزارش فرمایید.

1- برای احراز توانایی میزان جریاندهی از لامپ اتومبیل ۲۴ ولت یا دو لامپ سری ۱۲ ولت و نیز سری کردن دو کنتاکت لامپ‌ها در حالت‌های مختلف جهت آزمایش استفاده کنید.

دراینصورت اتصال لامپ‌ها به خروجی شارژر ، تعیین کنندهُ توانایی جریاندهی است .

2- میتونی المنت هیتر (بخاری برقی ) تهیه کنی و یک سیم خروجی شارژر ( مثلا مثبت ) را به ابتدای المنت متصل و سیم دیگر را روی اواسط المنت در جاهای مختلف تست کنی و فاصله یا طول المنت بین دو سیم را کمتر و کمتر کنی تا شاهد افت ولتاژ خروجی باشی.

حالا مقاومت این طول المنت را اندازه گیری و اعلام کنید.
این المنت برای دیگر منابع تغذیه هم با همین روش قابل استفاده است .

یعنی اگر با جریان یک آمپر ولتاژ خروجی این شارژر افت قابل توجهی داره ، دراینصورت قادر به تامین جریان مورد انتظار نیست .

اگر اندازه گیری جریان مقدورتان نیست اشکالی نداره.
در چند حالت نتیجه آزمایشات را گزارش فرمایید که با چه لامپهایی ولتاژ خروجی ثابت است و با چه. لامپ‌هایی و با چند اهم از المنت ، ولتاژ خروجی افت قابل توجه میکنه؟

گزارش اهم المنت لازم و یا نحوه اتصال لامپ‌ها و توان لامپ‌ها و میزان افت ولتاژ ضروری است .

خازن ۲۵ ولتی یا ۳۵ ولتی ۲۲۰۰ میکرو یا بزرگتر را با خروجی شارژر موقتا موازی و تست کنید.

ولتاژ دو پایه خازن بزرگ را در دو حالت زیر اعلام فرمایید

۱- در حالت بی باری
۲- در حالت بارداری یعنی زمان اتصال خروجی شارژر به لامپ‌ها و یا المنت.

سپاس

سلام به استاد عزیز و مهربان
هر وقت نوشته های شما و راهنمایی شما را در انجمن می بینم خیالم از بابت تغذیه و الکترونیک و مشکلاتشون راحته چون استاد گرانقدری اینجا حضور داره و به کمکمون میاد
من خودم شخصا هرچی یاد گرفتم بخاطر لطف شماست .همیشه سایه تون مستدام

با کسب اجازه از استاد گرامی

در لپ تاپ های اچ پی و دل خروجی شارژرهاشون اکثرا 3 سیم هست که دو سیم مربوط به ولتاژ خروجی و سیم سوم مربوط به شناسایی شارژر به لپ تاپ می باشد

این سیم با یک مقاومت و دیود به سیم منفی وصل هست البته شاید توی بعضی مدل ها یه تفاوتی خیلی کم داشته باشه .

کوچکترین تغییر در این خط توی بعضی مدل ها باعث روشن نشدن و در یکسری دیگر باعث شارژ نشدن باطری میشه پس حتما باید به مدل لپ تاپ و شارژر و وات مربوطه دقت کنیم

مشکل اصلی زمانی به وجود میاد که هنگامی شارژر خراب را درست میکنیم میبینیم لپ تاپ رو روشن میکنه ولی باطری شارژ نمیشه در صورتی که کوچکترین عیبی توی قطعات نیست

دوست عزیز جناب mrmlk با کمک و راهنمایی استاد مطمئن باشید تغذیه در کوتاهترین زمان ممکن درست میشه البته به شرط انجام دادن مو به مو دستوراتی که ایشون میفرمایند پس استفاده کنید

اگر شارژر درست شد لپ تاپ رو روشن کرد ولی باطری را شارژ نکرد در صورت نداشتن قطعه خراب ایراد از این قسمت میتونه باشه
شارژر یک تراشه شناسایی کوچکی داره تا به لپ تاپ اعلام کنه که شارژر مربوطه چیه و وصل شده
در صورت خراب شدن اطلاعات داخل این ای سی مدار شارژ جلوی شارژ شدن باطری رو میگیره

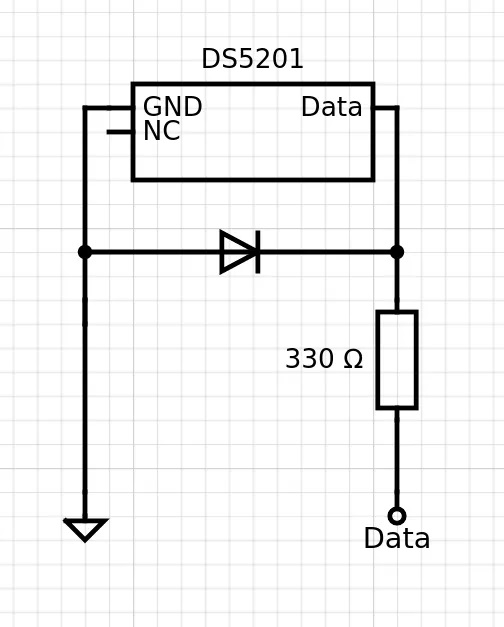

مدار زیر مربوط به شارژر دل هست البته اکثرا اچ پی هم همچین مداری رو داره
ای سی DS2501 دارای حافظه و اطلاعاتی می باشد که از طریق مدار زیر به خروجی متصل میشه

شاید تغذیه شما شامل همچین مدار و قطعه ای نباشد و فقط جهت اطلاع خدمتتون عرض شد
دیتاشیت مربوط به ای سی



[electronium]

این آیسی دیتا رو برای این گذاشتن پین id برای اینه که کاربر از روی عمد یا سهو هر شارژی رو به لپتاپ نزنه و به راحتی با دستکاری یک فیدبکی هست از مادربرد لپتاپ مربوطه این قسمت میشه غیرفعال کرد
در ضمن شارژر اگه درست بشه مثل بنز کار میکنه



[mrmlk]

این چندتاعکس همون مدل آداپتوری هست که شما هم عکسش را از اینترنت دانلود کردی! شاید به کارت بیاد

از اینترنت دانلود نکردم ! بلد نیستی راهنمایی کنی حرف بی ربط نزن دوست محترم.



[mrmlk]

سلام به استاد عزیز و مهربان
هر وقت نوشته های شما و راهنمایی شما را در انجمن می بینم خیالم از بابت تغذیه و الکترونیک و مشکلاتشون راحته چون استاد گرانقدری اینجا حضور داره و به کمکمون میاد
من خودم شخصا هرچی یاد گرفتم بخاطر لطف شماست .همیشه سایه تون مستدام

با کسب اجازه از استاد گرامی

در لپ تاپ های اچ پی و دل خروجی شارژرهاشون اکثرا 3 سیم هست که دو سیم مربوط به ولتاژ خروجی و سیم سوم مربوط به شناسایی شارژر به لپ تاپ می باشد

این سیم با یک مقاومت و دیود به سیم منفی وصل هست البته شاید توی بعضی مدل ها یه تفاوتی خیلی کم داشته باشه .

کوچکترین تغییر در این خط توی بعضی مدل ها باعث روشن نشدن و در یکسری دیگر باعث شارژ نشدن باطری میشه پس حتما باید به مدل لپ تاپ و شارژر و وات مربوطه دقت کنیم

مشکل اصلی زمانی به وجود میاد که هنگامی شارژر خراب را درست میکنیم میبینیم لپ تاپ رو روشن میکنه ولی باطری شارژ نمیشه در صورتی که کوچکترین عیبی توی قطعات نیست

دوست عزیز جناب mrmlk با کمک و راهنمایی استاد مطمئن باشید تغذیه در کوتاهترین زمان ممکن درست میشه البته به شرط انجام دادن مو به مو دستوراتی که ایشون میفرمایند پس استفاده کنید

اگر شارژر درست شد لپ تاپ رو روشن کرد ولی باطری را شارژ نکرد در صورت نداشتن قطعه خراب ایراد از این قسمت میتونه باشه
شارژر یک تراشه شناسایی کوچکی داره تا به لپ تاپ اعلام کنه که شارژر مربوطه چیه و وصل شده
در صورت خراب شدن اطلاعات داخل این ای سی مدار شارژ جلوی شارژ شدن باطری رو میگیره

مدار زیر مربوط به شارژر دل هست البته اکثرا اچ پی هم همچین مداری رو داره
ای سی DS2501 دارای حافظه و اطلاعاتی می باشد که از طریق مدار زیر به خروجی متصل میشه

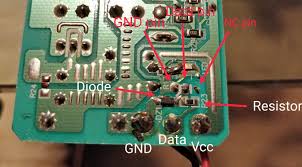

مشاهده فایل‌پیوست 209686

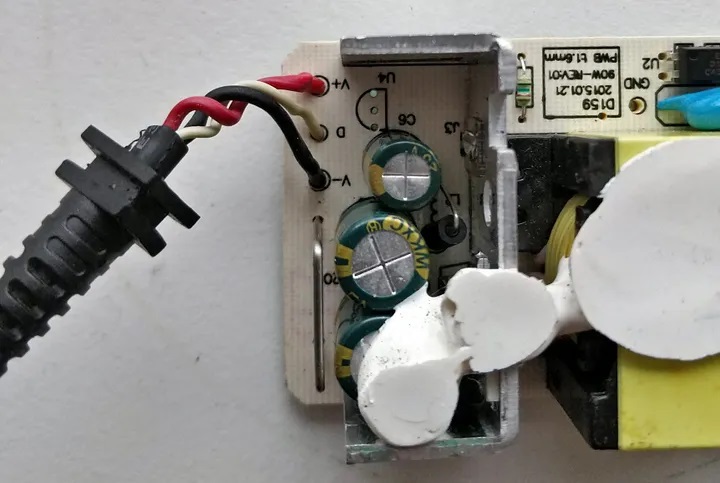

مشاهده فایل‌پیوست 209688



مشاهده فایل‌پیوست 209689








شاید تغذیه شما شامل همچین مدار و قطعه ای نباشد و فقط جهت اطلاع خدمتتون عرض شد
دیتاشیت مربوط به ای سی

ممنونم برای راهنمایی کامل ودقیقتون خیلی لطف کردید🙏 حتما مواردی که ذکر کردیدو کنترل میکنم نتیجه رو خدمت بزرگواران اعلام میکنم.



[mrmlk]

درود

با توجه به عیب شارژر ، اعلام مالکیت آن ، اهمیت داره که متعلق به خودتان است یا متعلق به غیر؟
زیرا تعیین کننده برخی از سوالات است.
بنظر میرسه شارژر متعلق به خودتان است .
درغیراینصورت اگر متعلق به غیر است ، آیا اظهارات وی را اعلام کردید یا مشاهدات خودتان را گزارش فرمودید؟

اگر تصاویر پست ۱۰ واقعا متعلق به شارژر مورد بحث باشه و از تصاویر موجود شارژرها با این تصور که مشابه یکدیگرند ، استفاده نکرده باشید ، دراینصورت اگرچه مارک معتبری نداره اما پدر و مادر داره و قابل اطمینان بنظر میرسه.

روش تست جریاندهی منابع تغذیه و شارژرها

ولتمتر در طی آزمایش به خروجی شارژر متصل باشه و نتیجه یکی از دو روش زیر را اجرا و گزارش فرمایید.

1- برای احراز توانایی میزان جریاندهی از لامپ اتومبیل ۲۴ ولت یا دو لامپ سری ۱۲ ولت و نیز سری کردن دو کنتاکت لامپ‌ها در حالت‌های مختلف جهت آزمایش استفاده کنید.

دراینصورت اتصال لامپ‌ها به خروجی شارژر ، تعیین کنندهُ توانایی جریاندهی است .

2- میتونی المنت هیتر (بخاری برقی ) تهیه کنی و یک سیم خروجی شارژر ( مثلا مثبت ) را به ابتدای المنت متصل و سیم دیگر را روی اواسط المنت در جاهای مختلف تست کنی و فاصله یا طول المنت بین دو سیم را کمتر و کمتر کنی تا شاهد افت ولتاژ خروجی باشی.

حالا مقاومت این طول المنت را اندازه گیری و اعلام کنید.
این المنت برای دیگر منابع تغذیه هم با همین روش قابل استفاده است .

یعنی اگر با جریان یک آمپر ولتاژ خروجی این شارژر افت قابل توجهی داره ، دراینصورت قادر به تامین جریان مورد انتظار نیست .

اگر اندازه گیری جریان مقدورتان نیست اشکالی نداره.
در چند حالت نتیجه آزمایشات را گزارش فرمایید که با چه لامپهایی ولتاژ خروجی ثابت است و با چه. لامپ‌هایی و با چند اهم از المنت ، ولتاژ خروجی افت قابل توجه میکنه؟

گزارش اهم المنت لازم و یا نحوه اتصال لامپ‌ها و توان لامپ‌ها و میزان افت ولتاژ ضروری است .

خازن ۲۵ ولتی یا ۳۵ ولتی ۲۲۰۰ میکرو یا بزرگتر را با خروجی شارژر موقتا موازی و تست کنید.

ولتاژ دو پایه خازن بزرگ را در دو حالت زیر اعلام فرمایید

۱- در حالت بی باری
۲- در حالت بارداری یعنی زمان اتصال خروجی شارژر به لامپ‌ها و یا المنت.

سپاس

ممنونم از راهنمایی جامع و کاملتون خیلی لطف کردید 🙏



[electronium]

ممنونم از راهنمایی جامع و کاملتون خیلی لطف کردید 🙏

لطفاً به پرسش های استاد تمامی سئوالاتی که فرمودن تک تک پاسخ بدید ایشون لطف کردند به تاپیک شما ورود کردند
باتشکر



[hanirayan]

توی یکسری لپ تاپ ها اگر از طریق SETUP قسمت WARNING ADAPTER را غیر فعال کنید فقط هنگام بوت شدن خطای شارژر برداشته میشه ولی باطری تاهمون درصدی که شارژ داره میمونه و بالاتر نمیره

در صورت خراب شدن فایل داخل این ای سی لپ تاپ به هیچ عنوان اجازه شارژ باطری را نمی دهد مگر بتوانید جریان مصرفی را به لپ تاپ معرفی کنید



[hanirayan]

ضمنا شارژری که فایل مربوطه خراب میشه دلیل براین نیست که مثل بنز کار نکنه پین های مربوط به VCC و GND ولتاژ و آمپر مربوطه را دارند فقط نمی تواند ارتباط برقرار کنه و باطری را شارژ کند که آن هم مربوط به برنامه های قسمت برد باطری و مین بورد و شارژر هست اگر فیدبک را هم دستکاری بکنیم شاید تا زمانی شارژ باطری به صفر نرسد کار کند ولی فقط کافیه باطری خالی و لپ تاپ خاموش بشه باز میبینید که باطری شارژ نمیشه
کافیه یه دستکاری غیر اصولی بکنید تا ببینید ای سی BQ یاشارژ ای سی تغذیه و حتی IO چطور صدمه میبینه



[غزال]

از اینترنت دانلود نکردم ! بلد نیستی راهنمایی کنی حرف بی ربط نزن دوست محترم.

درود

از ادبیات خوبی استفاده نکردی.
برخلاف شما ، لحن ایشان توهین آمیز نبوده و بابت رعایت بزرگوارانه ایشان که پاسخ کم‌لطفی شما را ارسال نفرمودند سپاسگزارم و امیدوارم برخورد بزرگ‌منشانه همچون گذشته‌های پرافتخار این سرزمین ، الگوی همگان قرار گیرد.

دانلود تصویر از اینترنت عیب و ایراد و ضعف نیست.
منم در شرایطی که قادر به تهیه تصویر نباشم از تصاویر مشابه موجود در اینترنت استفاده میکنم که برای معرفی شاکله دستگاه یا برد مفید است و اشکالی نداره.

اما در موارد بسیار نادر ، تفاوت‌های ریز و ناچیزی که در نگاه سطحی مشخص نمیشه ، بانی دردسر میشه و باید مشخص بشه که تصویر شخصی است یا تصویر مشابه موجود در اینترنت.

این موضوع نه تنها ، توهین محسوب نمیشه بلکه مشارکت و زحمات مقدور ایشان و دیگر علاقمندان محترم که در تاپیکها مساعدت و مشارکت میکنند قابل تقدیر است که بخشی از وقت خود را برای رفع مشکل متقاضیان محترم اختصاص میدهند.

ضمنا بابت اظهار لطف و اغراق دوستانی که حضورم در تاپیک را موثر و مفید دانستند بینهایت سپاسگزارم و امیدوارم حضور و پاسخم ثمری داشته باشه.

سپاس
