تعمیر آداپتور لپ تاپ

[mrmlk]

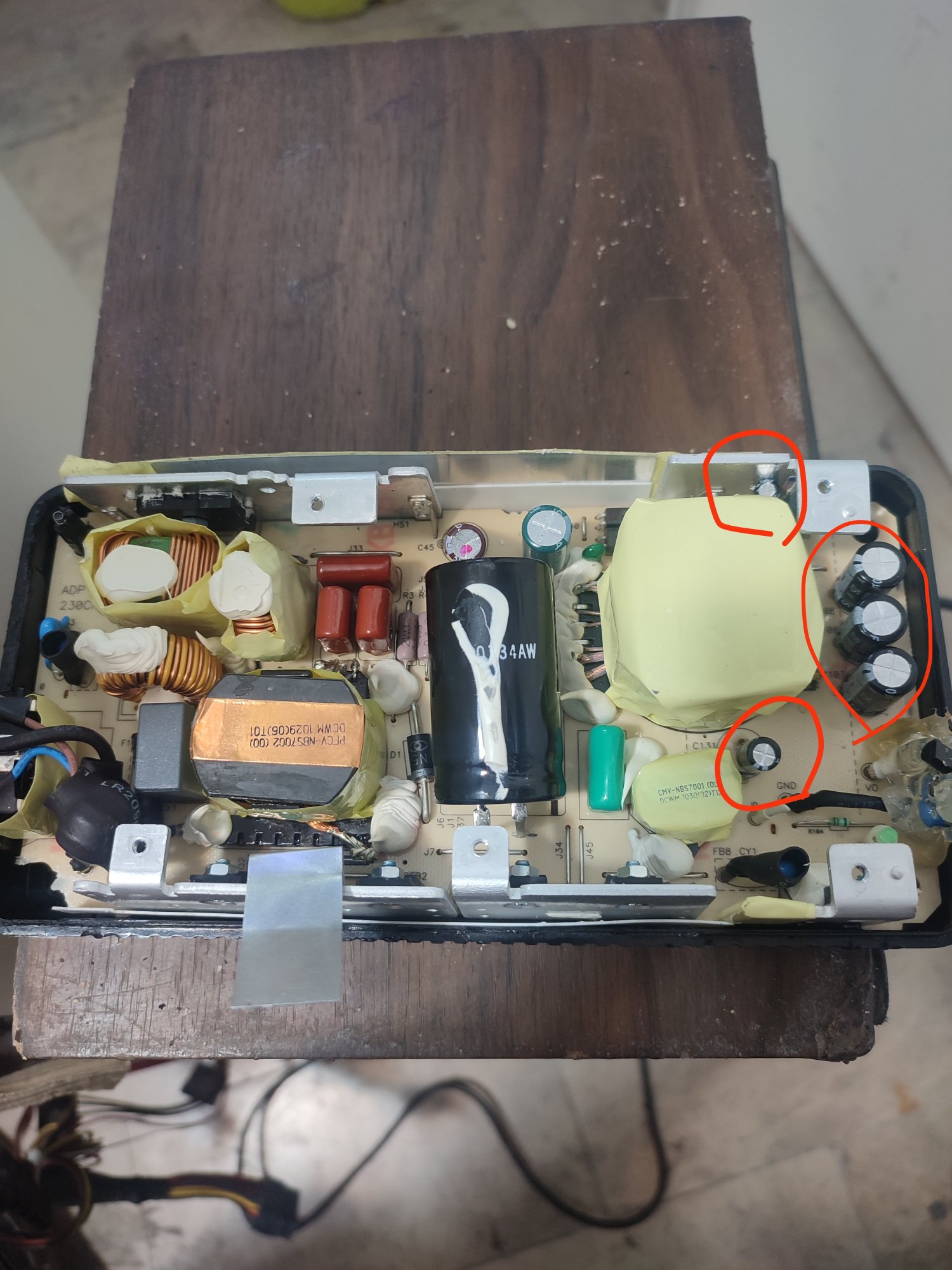

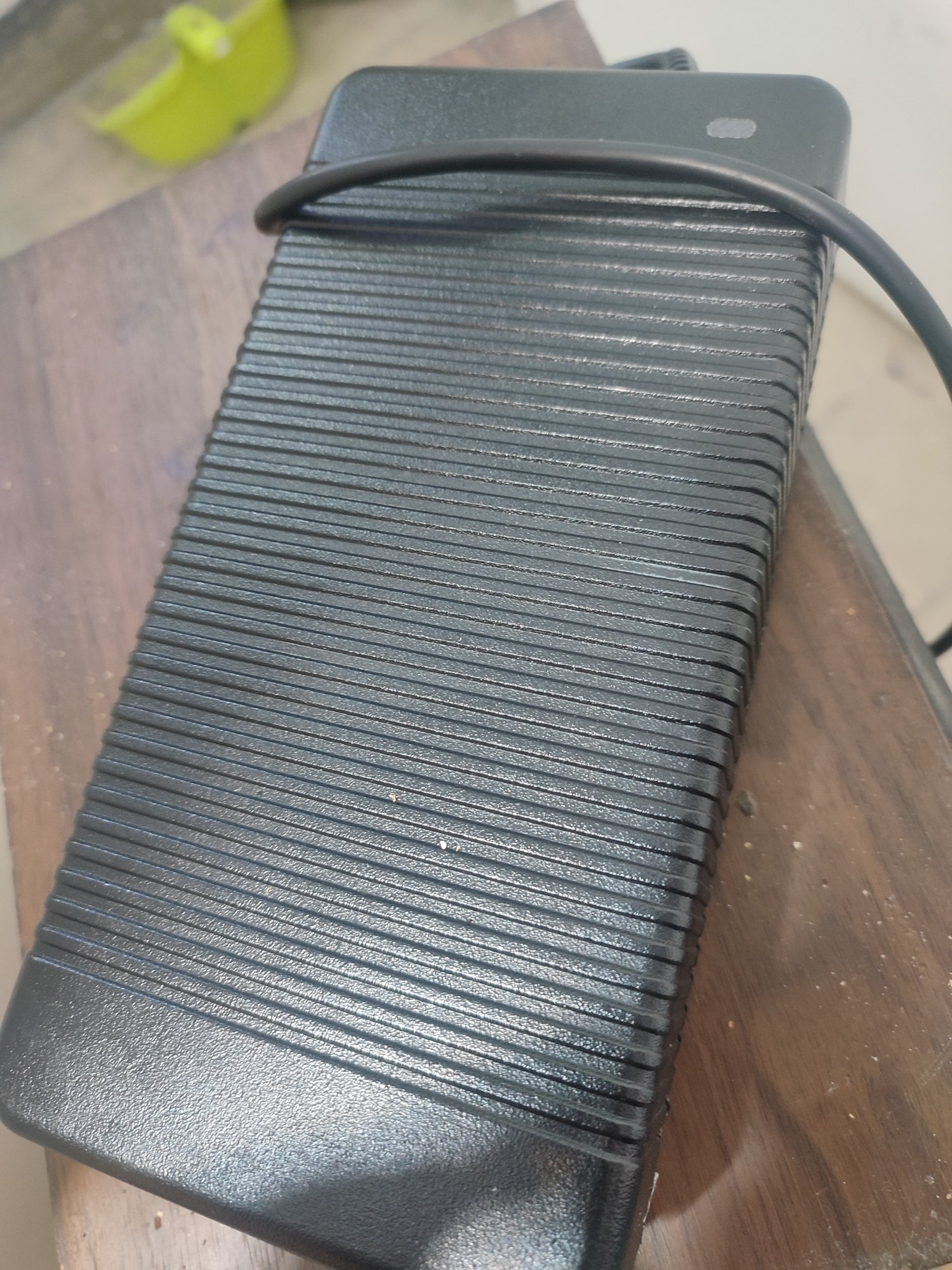

مشاهده فایل‌پیوست 209263مشاهده فایل‌پیوست 209264

این خازنا عوض شدن



[hanirayan]

عزیز برادر اگه عکس از برچسب شارژر در خواست کردم میخواستم بدونم آمپر و وات تغذیه چند و همینطور مدل لپ تاپ هم عنوان نکردید
zbook مدل های مختلف با آمپر و وات داره و اکثرا هم نمیشه به جای هم استفاده کرد



[mrmlk]

عزیز برادر اگه عکس از برچسب شارژر در خواست کردم میخواستم بدونم آمپر و وات تغذیه چند و همینطور مدل لپ تاپ هم عنوان نکردید
zbook مدل های مختلف با آمپر و وات داره و اکثرا هم نمیشه به جای هم استفاده کرد

برچسب نداره شارژرش اصلی نیست



[hanirayan]

به نظرم حتی اگه درستش هم کردید برای این لپ تاپ استفاده نکنید چون شارژر طرح به مرور به مین و باطری صدمه میزنه و مجدد زیر بار خراب میشه
خازن های صافی به نظرم ظرفیتشون پایین گذاشته شده ظرفیتشون چنده و اگه ظرفیت پایینتر باشه دلیلش میتونه باشه
بدون مدل کار سخت میشه چون نه میدونید چند آمپر هست نه وات موردنظر چیه هر مدل یه مقاومت داخلی داره از 220 اهم تا 330 اهم
باز هم تاکید میکنم کار دستتون نده چون یکی از مهمترین قسمت هاست و باید بیشترین هزینه را براش کرد هم pc هم لپ تاپ و حتی بقیه دستگاه ها



[mrmlk]

دوستان کسی هست اطلاعی داشته باشه؟



[habbib]

دوستان کسی هست اطلاعی داشته باشه؟

دوستان توضیحات و راهنمایی مناسبی ارایه دادن
الان مشکل چیه؟
اگر میخوای از منبع جریان بکشی به یک بار یک الی سه اهمی مانند لامپ جلوی خودرو و یا المنت سشوار و یا یک موتور دی سی جارو شارژی متصل کن
اگر بخش اویه مدار سالم میباشد وفقط جریان نمیده اتصالات سلف و دیود شاتکی خروجی را چک کن دیود یکسوساز خروجی را هم تست و گزارش کنید
خازن کنار چاپریا سلف خروجی لوکیشن c131 را در تصویر شما دقت کردم گویا از نوع نامرغوب و خیلی کوچک میباشد جنس خوب مرغوب و بزرگتر جایگزین کنید
گزارش کامل ارسال کنید



[mrmlk]

دوستان توضیحات و راهنمایی مناسبی ارایه دادن
الان مشکل چیه؟
اگر میخوای از منبع جریان بکشی به یک بار یک الی سه اهمی مانند لامپ جلوی خودرو و یا المنت سشوار و یا یک موتور دی سی جارو شارژی متصل کن
اگر بخش اویه مدار سالم میباشد وفقط جریان نمیده اتصالات سلف و دیود شاتکی خروجی را چک کن دیود یکسوساز خروجی را هم تست و گزارش کنید
خازن کنار چاپریا سلف خروجی لوکیشن c131 را در تصویر شما دقت کردم گویا از نوع نامرغوب و خیلی کوچک میباشد جنس خوب مرغوب و بزرگتر جایگزین کنید
گزارش کامل ارسال کنید

سلام ممنونم . کارهای گفته شده رو انجام میدم نتیجه رو اعلام میکنم.



[Samooel1980]

پست اشتباه



[Samooel1980]

مشاهده فایل‌پیوست 209263مشاهده فایل‌پیوست 209264

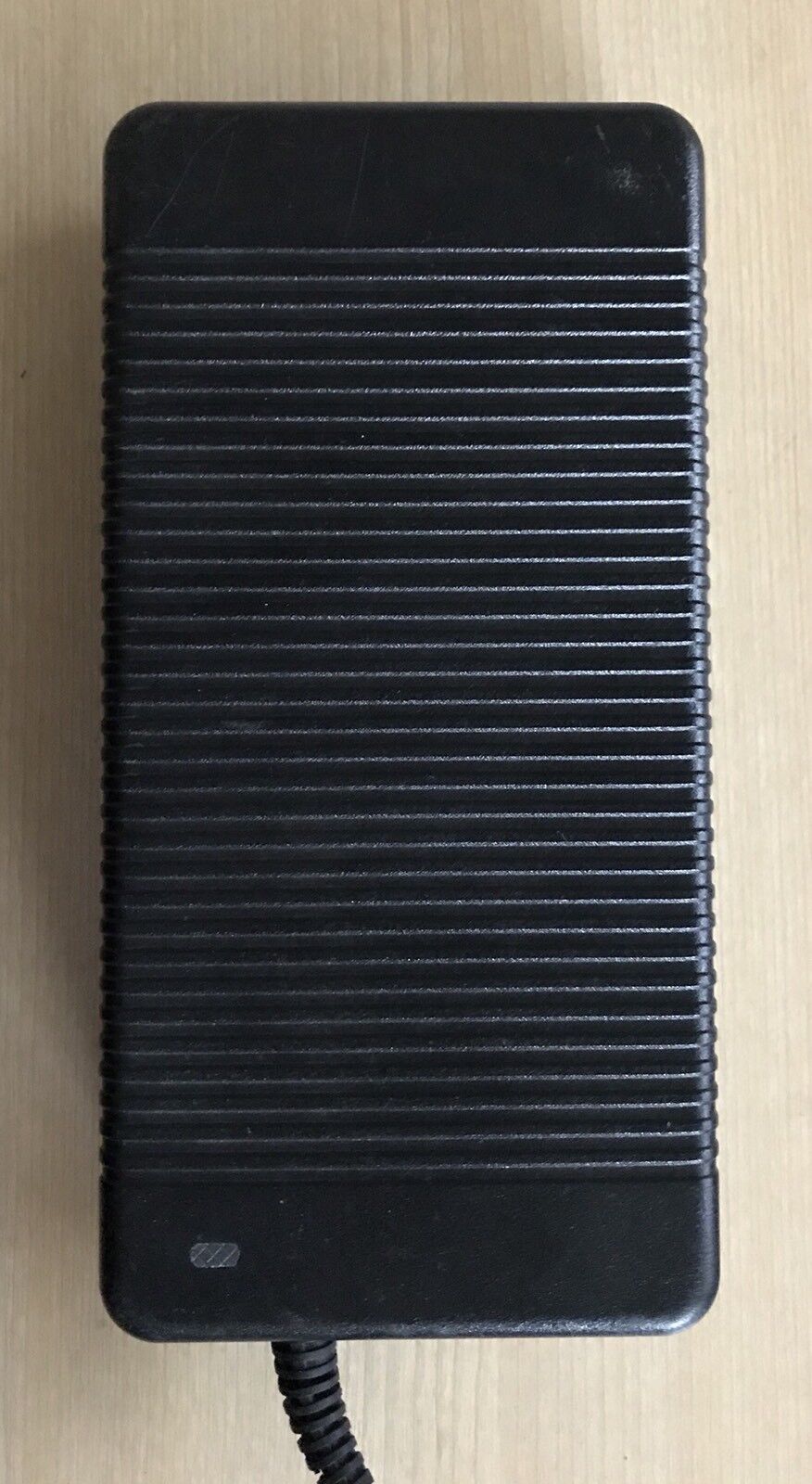

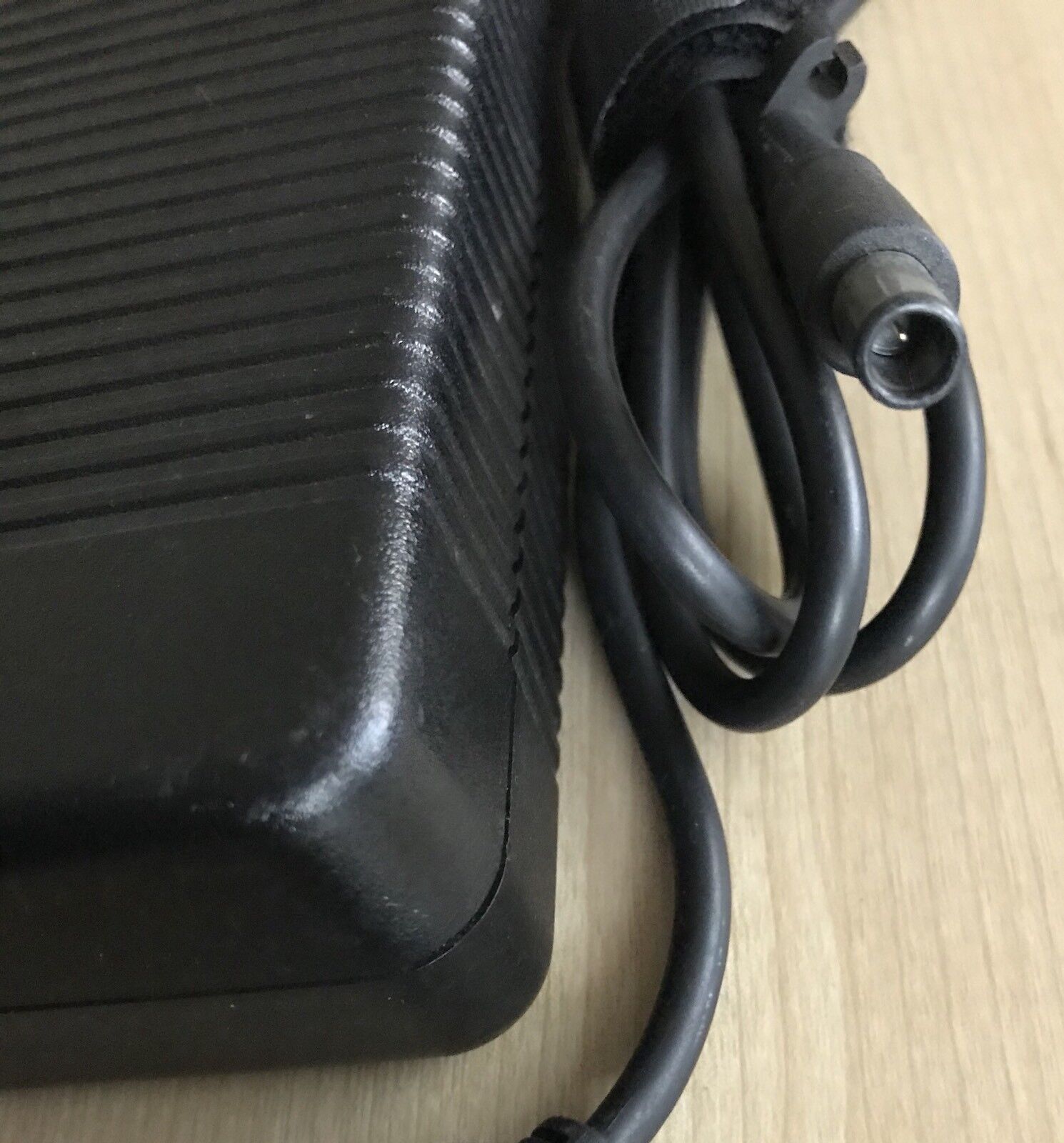

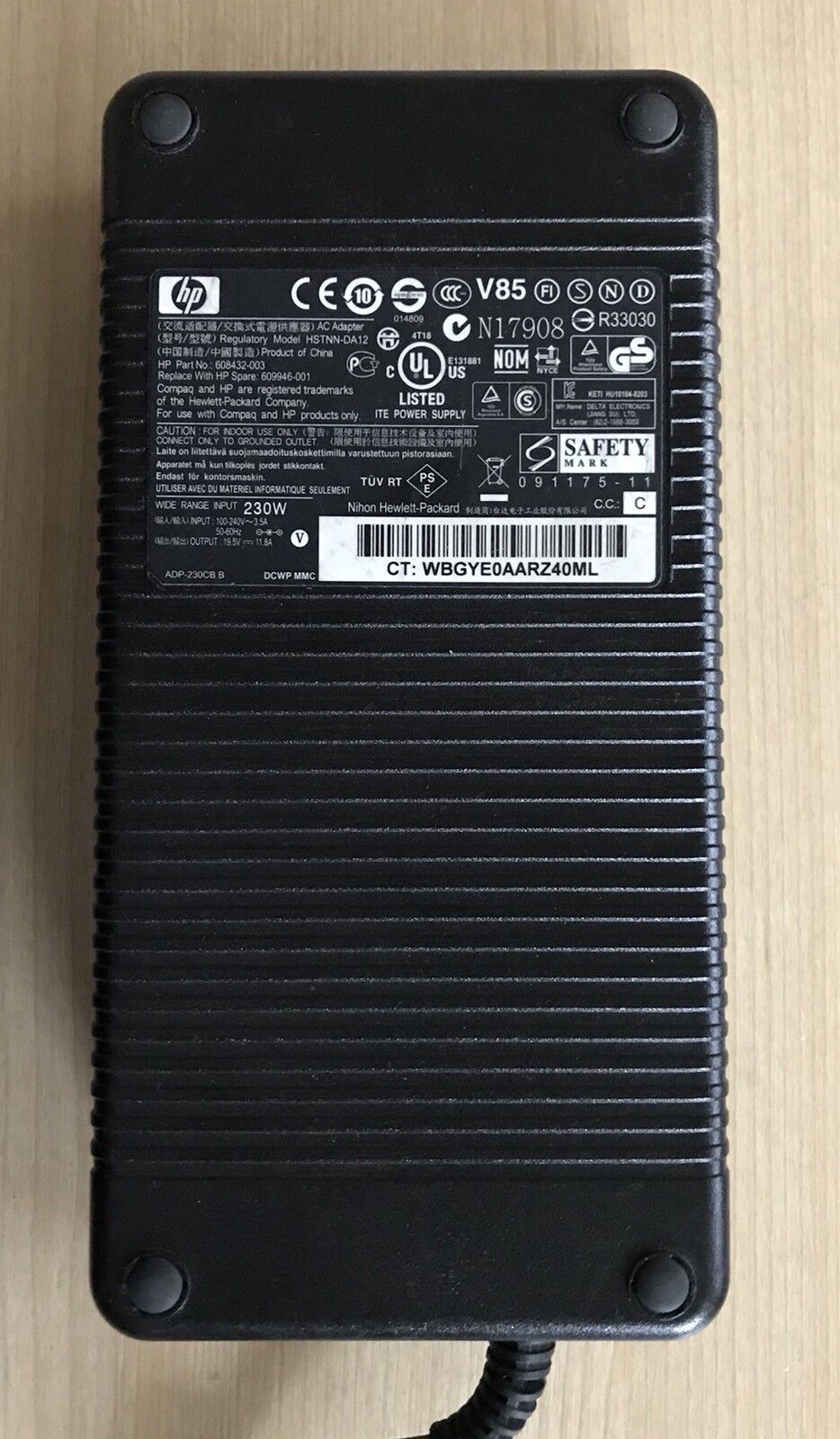

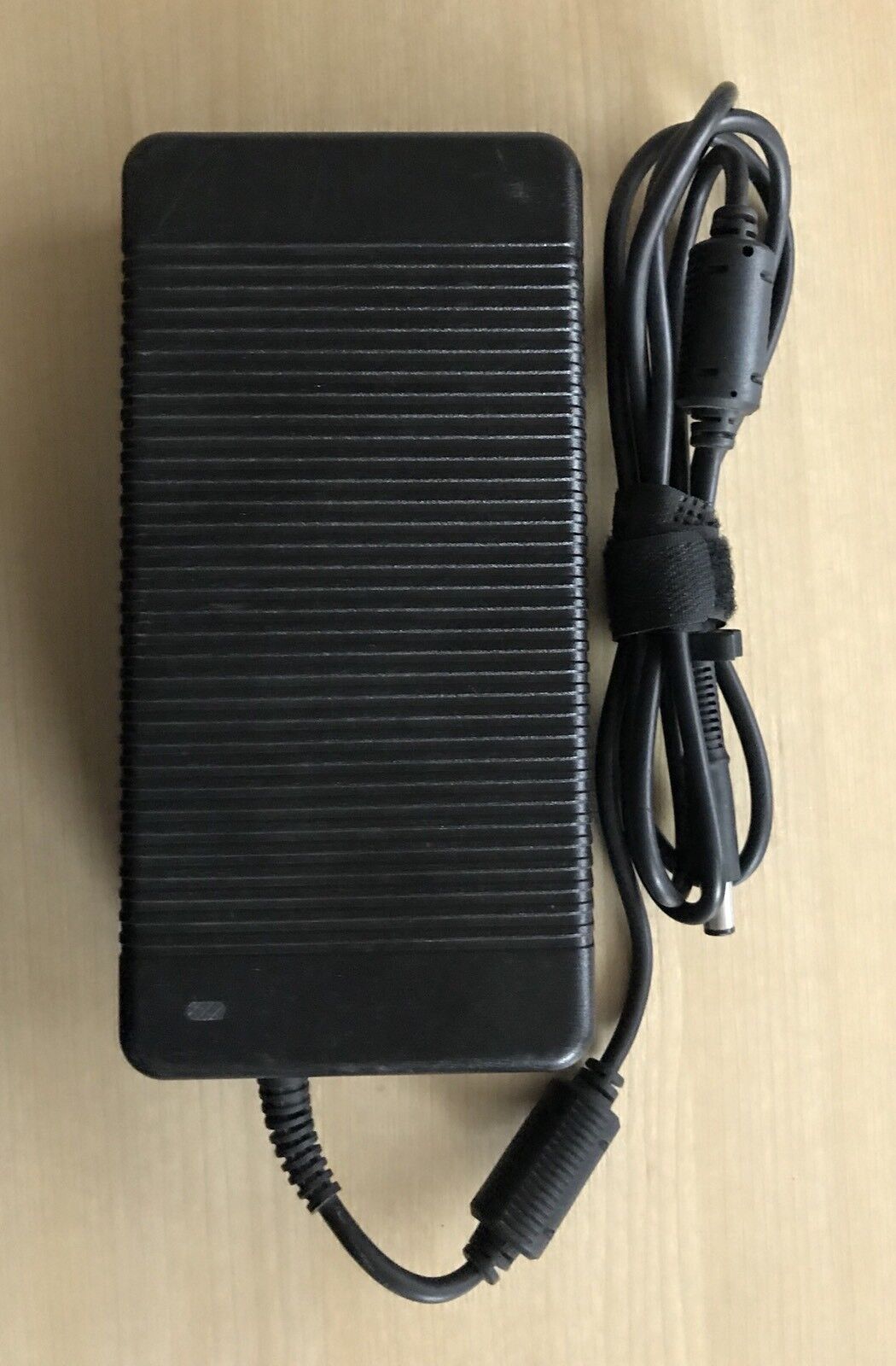

این چندتاعکس همون مدل آداپتوری هست که شما هم عکسش را از اینترنت دانلود کردی! شاید به کارت بیاد



[غزال]

درود

با توجه به عیب شارژر ، اعلام مالکیت آن ، اهمیت داره که متعلق به خودتان است یا متعلق به غیر؟
زیرا تعیین کننده برخی از سوالات است.
بنظر میرسه شارژر متعلق به خودتان است .
درغیراینصورت اگر متعلق به غیر است ، آیا اظهارات وی را اعلام کردید یا مشاهدات خودتان را گزارش فرمودید؟

اگر تصاویر پست ۱۰ واقعا متعلق به شارژر مورد بحث باشه و از تصاویر موجود شارژرها با این تصور که مشابه یکدیگرند ، استفاده نکرده باشید ، دراینصورت اگرچه مارک معتبری نداره اما پدر و مادر داره و قابل اطمینان بنظر میرسه.

روش تست جریاندهی منابع تغذیه و شارژرها

ولتمتر در طی آزمایش به خروجی شارژر متصل باشه و نتیجه یکی از دو روش زیر را اجرا و گزارش فرمایید.

1- برای احراز توانایی میزان جریاندهی از لامپ اتومبیل ۲۴ ولت یا دو لامپ سری ۱۲ ولت و نیز سری کردن دو کنتاکت لامپ‌ها در حالت‌های مختلف جهت آزمایش استفاده کنید.

دراینصورت اتصال لامپ‌ها به خروجی شارژر ، تعیین کنندهُ توانایی جریاندهی است .

2- میتونی المنت هیتر (بخاری برقی ) تهیه کنی و یک سیم خروجی شارژر ( مثلا مثبت ) را به ابتدای المنت متصل و سیم دیگر را روی اواسط المنت در جاهای مختلف تست کنی و فاصله یا طول المنت بین دو سیم را کمتر و کمتر کنی تا شاهد افت ولتاژ خروجی باشی.

حالا مقاومت این طول المنت را اندازه گیری و اعلام کنید.
این المنت برای دیگر منابع تغذیه هم با همین روش قابل استفاده است .

یعنی اگر با جریان یک آمپر ولتاژ خروجی این شارژر افت قابل توجهی داره ، دراینصورت قادر به تامین جریان مورد انتظار نیست .

اگر اندازه گیری جریان مقدورتان نیست اشکالی نداره.
در چند حالت نتیجه آزمایشات را گزارش فرمایید که با چه لامپهایی ولتاژ خروجی ثابت است و با چه. لامپ‌هایی و با چند اهم از المنت ، ولتاژ خروجی افت قابل توجه میکنه؟

گزارش اهم المنت لازم و یا نحوه اتصال لامپ‌ها و توان لامپ‌ها و میزان افت ولتاژ ضروری است .

خازن ۲۵ ولتی یا ۳۵ ولتی ۲۲۰۰ میکرو یا بزرگتر را با خروجی شارژر موقتا موازی و تست کنید.

ولتاژ دو پایه خازن بزرگ را در دو حالت زیر اعلام فرمایید

۱- در حالت بی باری
۲- در حالت بارداری یعنی زمان اتصال خروجی شارژر به لامپ‌ها و یا المنت.

سپاس
