سلام . اگه بعد انجام راهنماییهای مهندس . نتیجه حاصل نشد لطفا ولتاژهای سوکت فن رو اعلام کنید ( موقعی که فن با دور معمولی کار میکنه چقدر هستند ) و ( زمان قطع و وصل فن مقدارشون چقدر میشه ؟ ) ( و در دور بالا وضعیت چطوریه ؟ ) مخصوصا پین 1 و 3 (سوکت j5001 )
اگه براتون ممکن بود طبق فرمایش مهندس i/o رو پروگرام کنید ولی در این دستگاه نیازی به پروگرام i/o نیست ( با این که این i/o قابل پروگرامه it8585e )
سلام
سوکت J5001 : پین 1 ولتاژ 3.3 و پین 3 ولتاژ بین صفر و 0.5 نوسان داره ولی بعد از 30 ثانیه 3.3 فیکس میشه
پین 4 هم 5 ولت از اول فیکسه

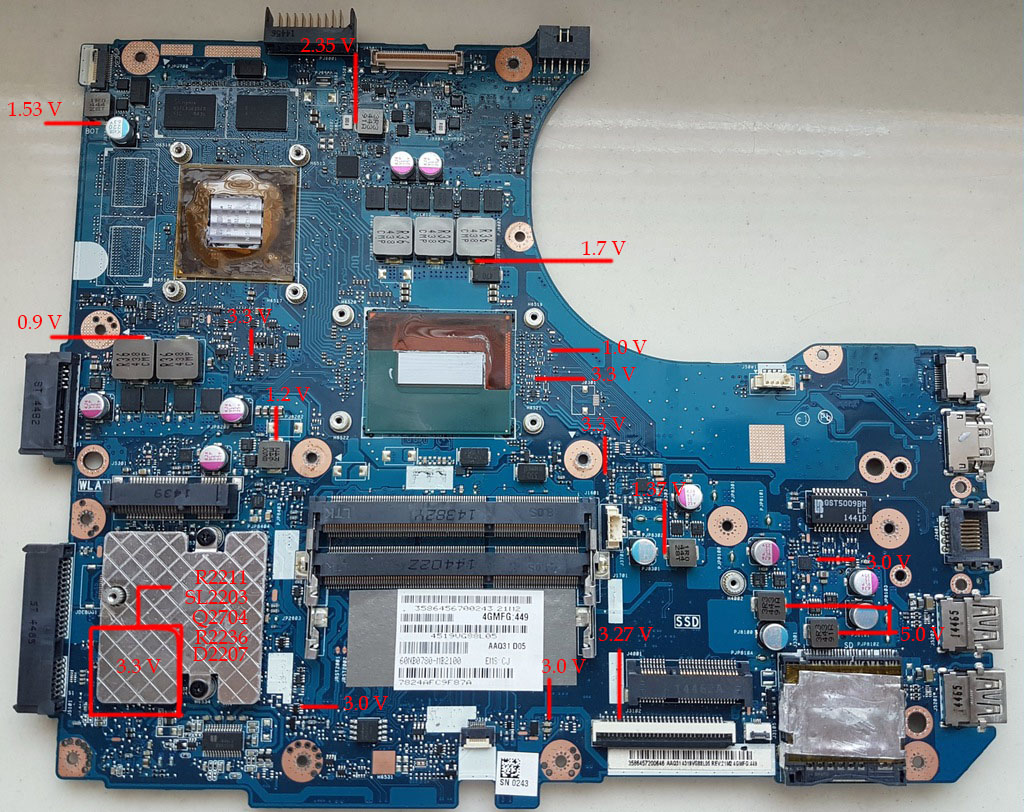

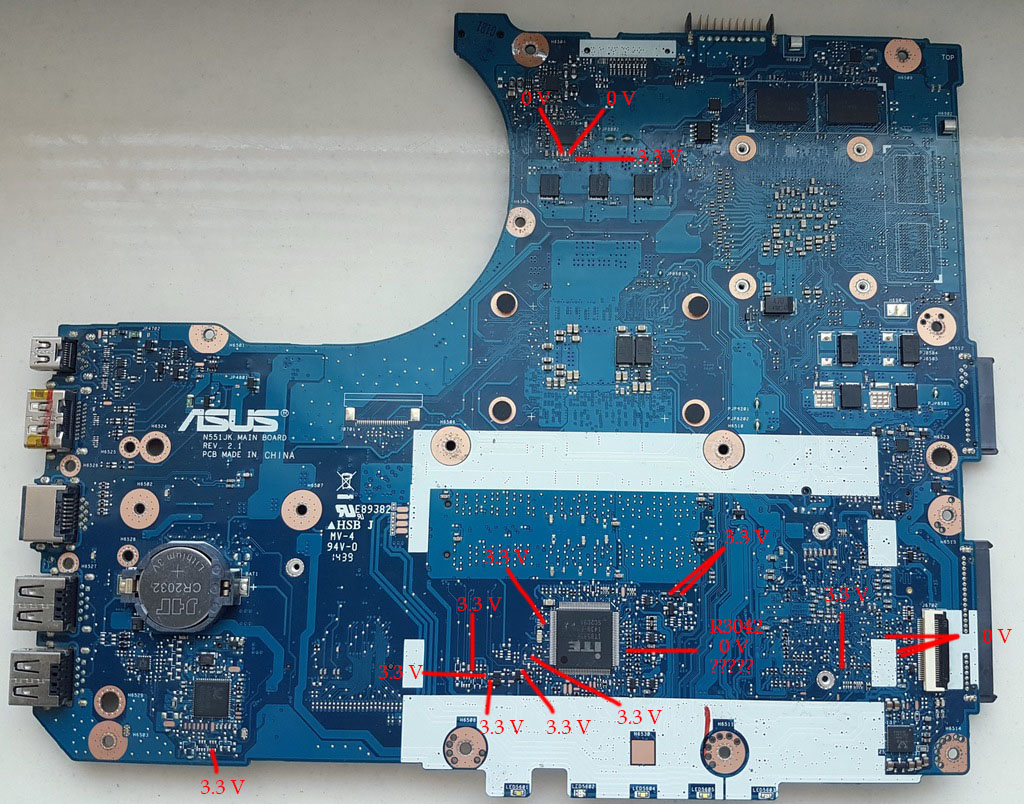

عکس از ولتاژهای نقاط مهم دو طرف مادربرد میزارم لطفا رهنمایی بفرمایید
متشکرم
مهندس جان اگه از روز اول به تایپک من جواب میدادی فکر کنم زودتر به نتیجه میرسیدیم . مشکل شما فن یا... نیست

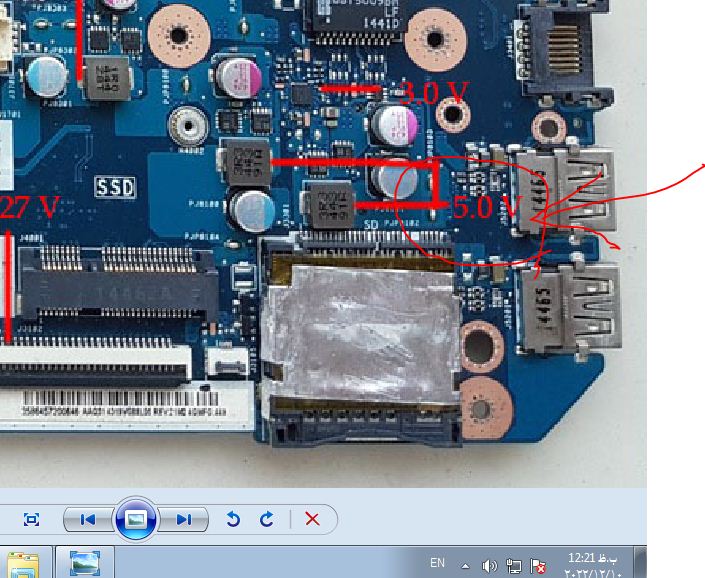

pl8100 و pl8101 رو ولتاژشو اعلام کردید 5 ولت . در حالی که pl8100 باید 3.3 ولت باشه . که احتمالا نکته همیجا حول و حوش ( pu8100 ) سازنده 5 و 3 ولت الویز مشکل پیش اومده
بنابراین لطفا دوباره هر دو سلف رو بگیرید و از درستی چیزی که اعلام کردید اطمینان پیدا کنیم
مهندس جان اگه از روز اول به تایپک من جواب میدادی فکر کنم زودتر به نتیجه میرسیدیم . مشکل شما فن یا... نیست
pl8100 و pl8101 رو ولتاژشو اعلام کردید 5 ولت . در حالی که pl8100 باید 3.3 ولت باشه . که احتمالا نکته همیجا حول و حوش ( pu8100 ) سازنده 5 و 3 ولت الویز مشکل پیش اومده
بنابراین لطفا دوباره هر دو سلف رو بگیرید و از درستی چیزی که اعلام کردید اطمینان پیدا کنیم
حق با شماست یکی از ولتاژ ها رو اشتباه تایپ کرده بودم
دوباره ولتاژ گرفتم تا مطمئن بشم
مشکل از فن نیست ، به نظر میاد سیستم پشت هم ریست میشه

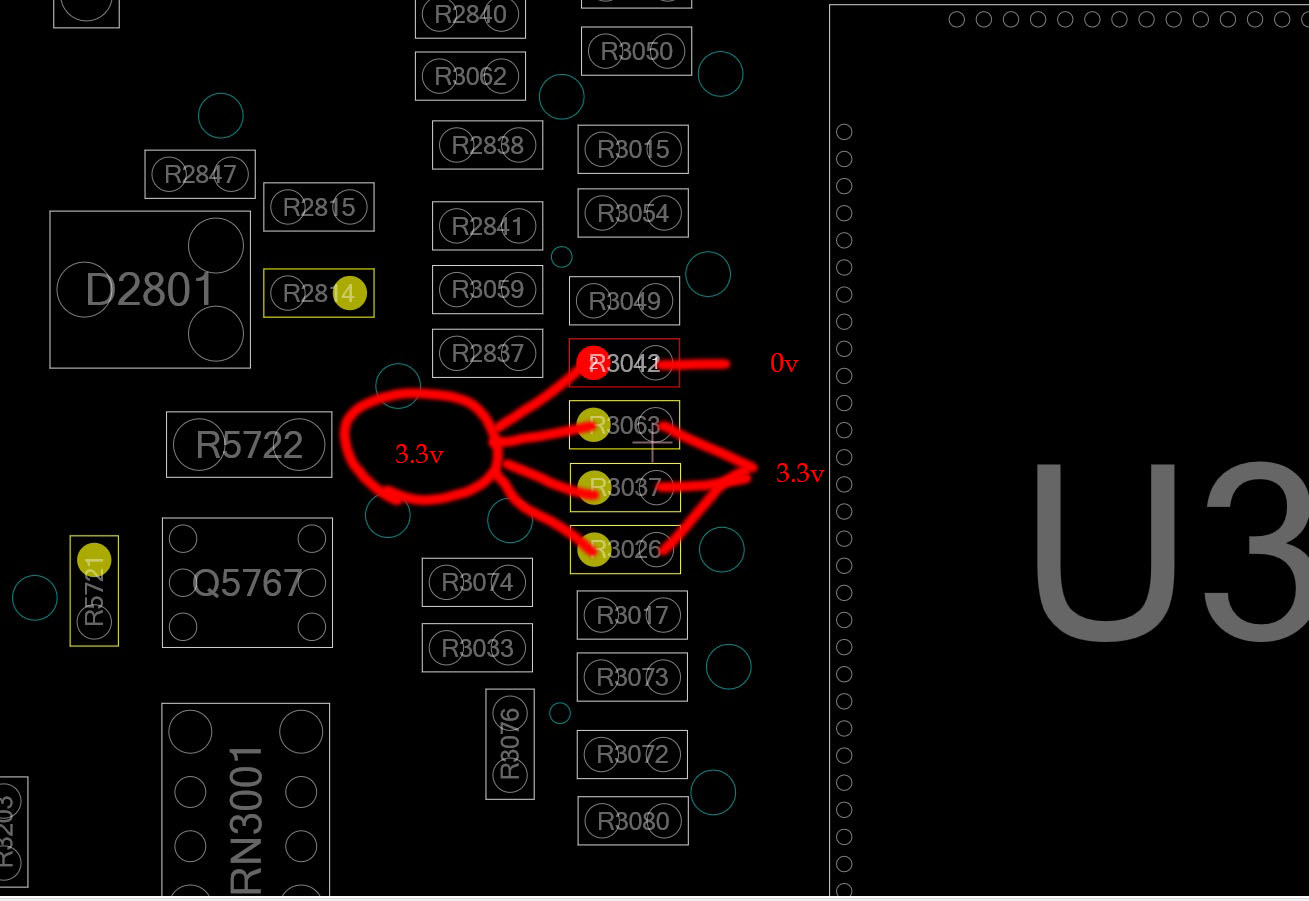

فقط یه ولتاژ صفر کنار io هست "R3042 AC IN_OC" ، فکر کنم باید 3 ولت باشه که نیست !
درسته ؟
سلام io رو هم تعویض کردم ولی پروگرام نه پروگرامر RT809H دارم با مبدل برد ITE adapter V15 . تست کردم ظاهرا آی سی رو نمیشناسه روی برد 8585 نزده . مدلهای 8580 - 8586 و 8587 رو فقط زده فلت 30 پین زدم به مبدل و سوکت کیبورد ، پایه 1 هم بررسی شده

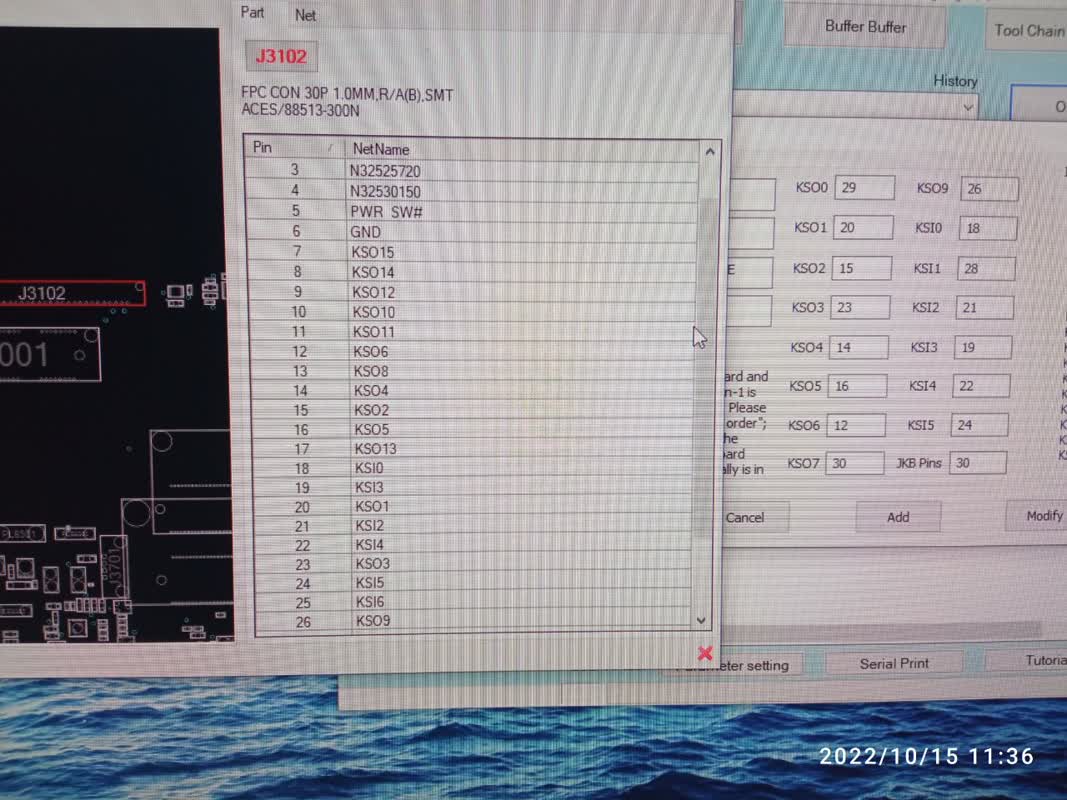

شماره پین ها رو هم از برد ویو گرفتم و زدم (عکس میفرستم)
ولی جواب نمیده
بعد از تعویض ( I/O ) بایوس رو پروگرام کردید ؟ ( البته نیازی نیست اگه فایلش مطمئن بوده باشه ) ولی ترجیحا اگه نکردید بایوس رو با یک فایل مطمئن پروگرام کنید

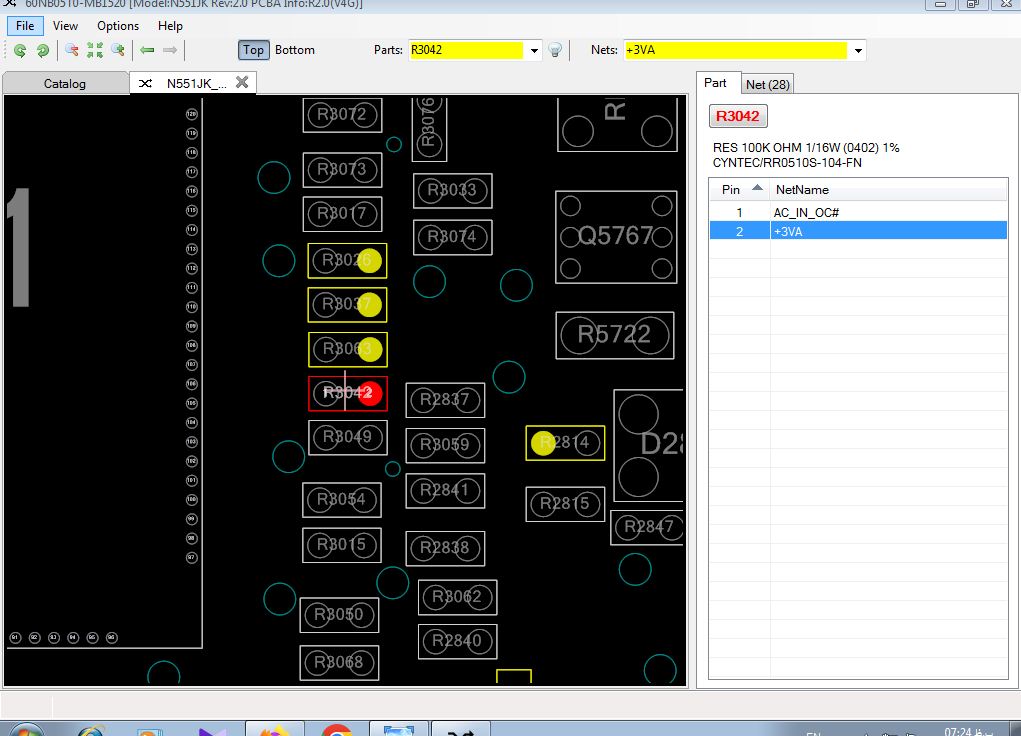

رو مقاومت ( R3042 ) هر دو سرش ولتاژ ندارید ؟ اگه نبود طبق بردویو سمت ( +3VA ) رو بررسی کنید
بقیه ولتاژهای اصلی تقریبا همه نرمال هستند و نبود این ولتاژ میتونه سرنخ خوبی برای عیب یابی باشه
بعد از تعویض ( I/O ) بایوس رو پروگرام کردید ؟ ( البته نیازی نیست اگه فایلش مطمئن بوده باشه ) ولی ترجیحا اگه نکردید بایوس رو با یک فایل مطمئن پروگرام کنید
رو مقاومت ( R3042 ) هر دو سرش ولتاژ ندارید ؟ اگه نبود طبق بردویو سمت ( +3VA ) رو بررسی کنید
بقیه ولتاژهای اصلی تقریبا همه نرمال هستند و نبود این ولتاژ میتونه سرنخ خوبی برای عیب یابی باشه
البته در دستگاه های ایسوس مخصوصا اگه این آی سی بکار رفته باشه معمولا نیازی به پروگرام I/O نیست چون با پروگرام بایوس به صورت خودکار I/O هم پروگرام میشه
ولی در این مورد خاص که پیش اومده ظاهرا نیاز به پروگرام I/O دارید اگه میتونستید I/O رو پروگرام کنید احتملا مشکل برطرف میشد یا حداقل ذهنمون از I/O راحت میشد
چون با آخرین پستتون و جمع پستهای دیگه ( الان I/O مورد شک هست )
