تشریح کامل پورت usb

[kami_in2000]

با سلام خدمت دوستان عزیز و با اجازه مدیران محترم قصد دارم تشریح کاملی از پورت های usb ارائه دهم :



[kami_in2000]

تشریح usb

کلمه USB مخفف کلمه universal serial bus می باشد.
USB پورتی است که برای نصب ابزارهای جانبی به کامپیوتر به صورت EXTERNAL طراحی شده است .
عدم یک پورت با سرعت بالا و عدم امکان اتصال همزمان چندین دستگاه جانبی به یک رایانه (PC) مهمترین دلیل برای طراحان USB بود. ​

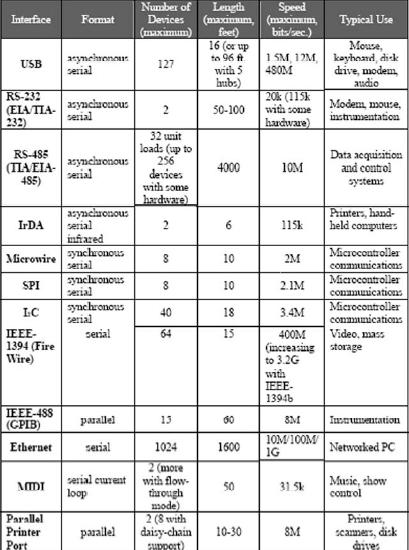

در جدول زیر درگاههای مختلف را ملاحظه می فرمائید :



[kami_in2000]

تاریخچه usb :

تاریخچه USB :

ارگانهایی مانند : (IEEE(Institue of electerical and electronics engineers و
(TIA (Telecommunications Industry Association از پشتیبانان گسترش پروتکل USB بودند.
طراحی USB محصول همکاری مشترک ارگانهای فوق با شرکت هایی بود که برای تولیدات خود نیاز به یک استاندارد جدید داشتند .
چهار شرکت Compaq (که بعدآ توسط شرکت HP خریداری شد ) ، INTEL ، Microsoft و NEC مالکان کپی رایت USB 1.0 Specification هستند .
در ژانویه 1996 ، نسخه USB 1.1 ارائه شد و USB 2.0 که 40 بار سریع تر و کاملآ سازگاربا USB 1.1 بود ، در اکتبر 1998 ارائه شد.
در تهیه استاندارد USB 2.0 علاوه بر چهار شرکت اولیه شرکت های Hewlett Packard ، Lucent , Philips نیز مشارکت داشتند .​



[kami_in2000]

در قسمت بعدی مزایای استفاده از USB را توضیح خواهم داد .
ادامه دارد ...
k:​



[kami_in2000]

مزایای استفاده از usb

مزایای استفاده از usb :

تنظیم اتوماتیک :
تنظیم اتوماتیک بدین صورت است که وقتی کاربر یک وسیله جانبی usb به پورت یک کامپیوتر روشن وصل می کند ، ویندوز بطور اتوماتیک وسیله را شناسایی می کند .
حال اگر اولین باری باشد که این وسیله usb را به کامپیوترتان اضافه کرده اید ، ویندوز درایور وسیله رااز شما می خواهد و آن را بصورت اتوماتیک نصب و پیکر بندی میکند ، کاربران هیچ نیازی به نصب setup و یا reset کردن سیستم خود قبل از استفاده از وسیله استفاده شده ندارند .

عدم نیاز به تنظیمات توسط کاربر :
ابزارهای usb هیچ نیازی به انجام تنظیمات توسط کاربر ندارند.



[kami_in2000]

راحتی اتصال :
با استفاده از ابزارهای usb شما برای اضافه کردن یک کارت و طبعآ یک قابلیت جدید به کامپیوترتان هیچ نیازی به باز کردن کیس ندارید ، یک کامپیوتر معمولی حداقل 2ورت USB دارد ، این تعدادپورت ها میتوانند برای اضافه کردن وسیله های بیشتر توسط HUB گسترش یابند .

بر اساس استاندارد USB حداکثر تا 127 وسیله USB را می توان به یک کامپیوتر متصل کرد .

USBبه هرکدام از این 127 دستگاه تا 6 مگابایت در ثانیه پهنای باندمی دهد .

امروزه با توجه به کارکرد مناسب USB ابزارهای USB در حال گسترش هستند ، کیبورد ، موس ، اسپیکر ، مودم ، کارت های ویدیو ، رسیورهای TV و ماهواره DVD/DRIVE و هاردهایی با ظرفیت و سرعتهای بالا ، اسکنر ، پرینتر و گوشی های موبایل از جمله وسایلی هستند که اکنون با USB ، INTERFACE در بازار موجود هستند و این موضوع در حال گسترش است .



[kami_in2000]

ادامه دارد...​



[kami_in2000]

کابلهای یکسان :
کابلهای مورد استفاده برای تمام ابزارهای usb یکسان و استاندارد است .
connector های آنها نیز مشخص است و نمیتوان آنها را بصورت اشتباه به کار برد .
یک کابل usb معمولآ 5 متر طول دارد ولی با استفاده از hub می توان طول کابل ها را تا 30 متر افزایش داد.
اگر طول کابل در حالت عادی از 5 متر تجاوز کند ، بخاطر فرکانس بالا ، انتقال داده ها با خطا همراه می گردد و این ناشی از ضعیف شدن توان سیگنال است که باعث اثر گذاری انواع نویزها روی سیگنال می گردد.

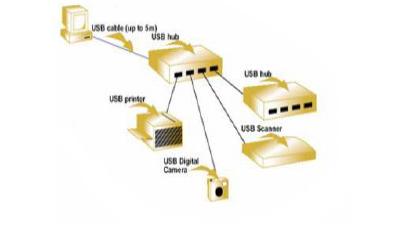

تصویری که مشاهده می کنید نحوه اتصال چندین دستگاه جانبی به رایانه از طریق hub تاسقف 127 دستگاه است .



[kami_in2000]

Usb

Hot pluggable :

شما می توانید یک ابزار یا وسیله usb را هر زمانی که خواستید به PC وصل کنید و یا از PC جدا کنید ، بدون اینکه هیچ گونه آسیبی به وسیله USB یا کامپیوتر وارد شود .
سیستم عامل می تواند بطور اتوماتیک وصل بودن یا جدا شدن وسیله USB را تشخیص دهد .


عدم احتیاج به منبع تغذیه جانبی :

در اکثر موارد شما برای کار کردن با یک وسیله USB احتیاجی به استفاده از یک منبع تغذیه جانبی ندارید ، رابطه USB دارای خطوط گراند و VCC پنج ولت است .
یک وسیله جانبی که حداکثربه 500 میلی آمپر جریان نیاز داشته باشد می تواند از تغذیه موجود بر روی پورت استفاده کند که در غیر اینصورت باید از یک تغذیه جانبی استفاده کرد.



[kami_in2000]

سرعت :

استاندارد USB در USB 1.1 در مد FULL- SPEED می تواند تا Megabit per second 12 سرعت تبادل اطلاعات داشته باشد ، اما نرخ واقعی تبادل Data کمتر از این میزان است .
زیرا خطوط باس ممکن است بیت های وضعیت ، کنترلی ، کشف و تصحیح خطا را نیز همراه Data ارسال کنند .
از نظر تئوری در زمانی که از یک وسیله usb استفاده می کنیم می توان تا Megabit / Second 9.6 یعنی Megabyte / Second 1.2 نرخ تبادل اطلاعات داشت .
اگر این برای شما کافی نیست می توانید از USB 2.0 در مد Full Speed با سرعتی برابربا Megabit / second 480 استفاده کنید USB در مد LOW-SPEED تا Megabit / Second 1.5 نرخ انتقال اطلاعات دارد .


صحت اطلاعات :

استاندارد usb می تواند با توجه به سخت افزار و نرم افزاربه کار رفته در آن خطاهایی را که در زمان ارسال و دریافت اطلاعات رخ می دهد را کشف و تصحیح کند.

هزینه کم :

یک ابزارusb به دلیل نیاز به ابزار کم و یکسان بودن کابلها و پورتهای ورودی یکسان برروی pc برای همه وسیله ها ارزان است و برای کاربردهایی با سرعت پایین سخت افزار مناسب با سرعت پایین وهزینه کم وجود دارد.
