مشکل: تشخیص مقدار مقاومت سوخته در منبع تغذیه 12 ولت

[غزال]

با تشکر از شما
استاد عزیز
اولا مرا ببخشید از اینکه بصورت عجولانه مطالب را مرور کرده ام و شما نیز درست فرمایش دادید . ولی بنده سئوالی را به صورت زیر مطرح می کنم شاید راهگشایی برای بهم ریختگی مسائل برای من گردد :

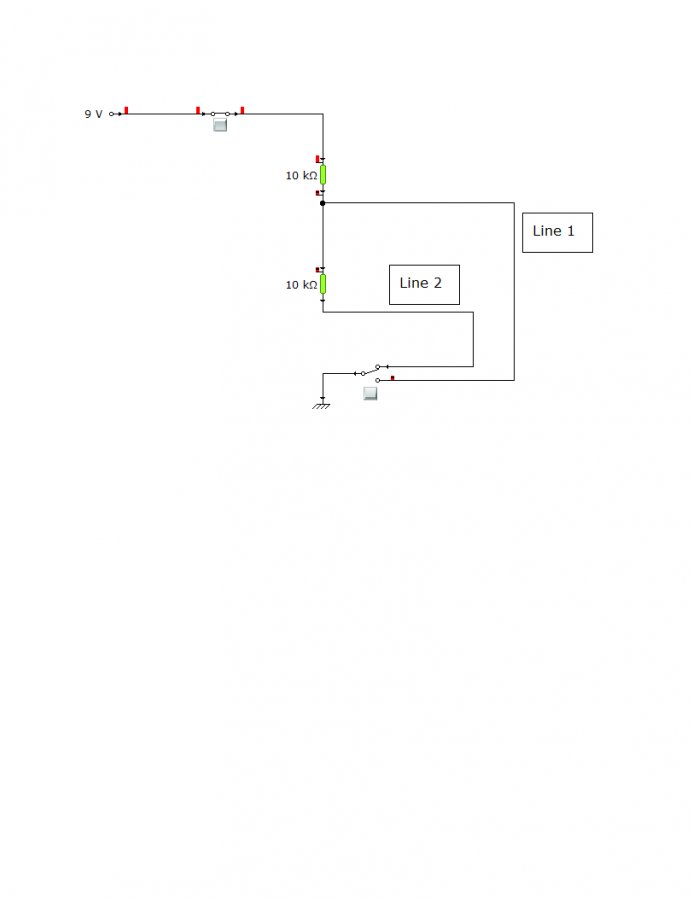

در تصویر زیر همانطور که میبینید دو عدد مقاومت بصورت سری با هم قرار به یک مولد حریان 9 ولتی وصل شده است .
مشاهده فایل‌پیوست 111894
چرا زمانیکه مسیر 1 برقرار است مقاومت 1 مقدار 9 ولت مصرف کرده تا به گراند برسد ولی زمانی که مسیر 2 را قرار میدهیم مقاومت اول مقدار 4.5 ولت را کاهش و مقاومت دوم نیز 4.5 ولت را کاهش داده که مجموع آنها برابر 9 ولت و در نهایت 0 ولت را در سر دیگر خواهیم داشتمیدهد ؟
باز از شما متشکرم .

درود

عرض کردم قاعده اصلی مقاوتها اینه :

هر مقاومت به اندازه R×I موجب افت اولتاژ میشه
مثلا اگه ولتاژ 10 ولت به مقاومت 3 اهمی متصل کنی که جریانش 1 آمپر باشه به اندازه ( 3 = 3 × 1) ولتاژ را کم میکنه و بنابرین 3 ولت کم میکنه و 7 ولت از پایه دیگرش بهت میده

ضمنا در مدار سری جریان تمام مقاومتها و جریان کل همگی برابرند .
و در مدار سری مقاومت کل برابر با مجموع مقاومتهاست.

بنابرین مقاومت کل مدار شما 20000 اهم = 10000+ 10000
پس جریان کل برابر با (00045 /. = 20000÷ 9 ) آمپر و جریان هر مقاومت هم همینه
پس هر مقاومت به اندازه R×I ولتاژ را کم میکنه درنتیجه هر کدام به اندازه (4.5 = 10000 × 00045 /. ) ولتاژ را کم میکنه یعنی هر مقاومت به اندازه 4.5 ولت ولتاژ را کم میکنه

و لذا اولی که 9 ولت واردش شده 4.5 ولت کم میکنه و لذا 4.5 ولت میده
و دومی که 4.5 ولت بهش وارد میشه 4.5 ولت هم کم میکنه و صفر ولت میده که همون گراند است.

اما چرا وقتی با کلید گراند را قطع کنیم هر نقطه از مقاومتها 9 ولت میشه و چیزی کم نمیکنه ؟
چون وقتی قطع میشه جریان صفر میشه یعنی I = 0 و لذا مقاومت R هر اهمی داشته باشه R×I صفر ولت میشه یعنی هر مقاومت به اندازه صفر ولت کم میکنه .

بنابرین مقاومت اول صفر ولت کم میکنه و 9 ولت میده
و مقاومت دوم هم صفر ولت کم میکنه و اونم 9 ولت میده

لذا در مداری که قطع باشه و بعبارتی جریانش صفر باشه ورودی هر مقاومت برابر با خروجی مقاومت میشه .

عزیزم از اولین سوال شما زمانی نگذشته و کسی با این سرعت قادر به درک مفاهیم آموزشی نیست و باید خودت کمی با اطلاعاتی که گرفتی کار کنی و چنانچه پس از مدتی قادر به هضم موضوع نشدی مطرح کنی

نه اینکه با عجله بجای 100 کیلو مقاومت 100 اهمی استفاده کنی و بدون بررسی صحت و سقم اقدامات بلافاصله بگی چرا جواب نمیده ؟ !

خودت با همین اطلاعات کمی آزمایش کن و قدری زحمت بکش
و توقع نداشته باش بدون زحمت و بدون مطالعه کافی ، کسی پیدا بشه و با تکرار مکرر قواعد و با چکش و با زور بهت بفهمونه تا نیاز به مطالعه عمقی و آزمایش و تجربه شخصی نداشته باشی.

سپاس
