با سلام خدمت استاد غزال و کلیه اساتیدی که در این موضوع مرا یاری می رسانند
با تشکر از وقت و اطلاعاتی که در اختیار بنده و این سایت قرار میدهید
بنده پست مورد نظر را مطالعه نموده ولی فکر کنم منظور خودم را درست انتقال نداده ولذا مجددا سئوال خود را مطرح میکنم :
1- چگونه در مداراطی شبیه به همین مدار زمانی که مقدار مقاومت علامت سئوال است می توانیم بدون داشتن مقدار آمپر و ولت ( R=I/V ) مقاومت مورد نظر را محاسبه و مشخص نمائیم ؟
2- اگر به عنوان یک طراح منبع تغذیه نیز بخواهیم در قسمت مقاومتهای نمونه برداری از خروجی مقدار مقاومتها را تعیین کنیم چه باید کرد ؟
3- یک سئوال بسیار ساده و ابتدایی دیگر است و پوزش مرا بدلیل این سئوال بپذیرید ولی بنده هنوز درک درستی از مقاومت و عملکرد آن در مدار ندارم به همین جهت با یک مثال ساده سئوال خود را مطرح میکنم :

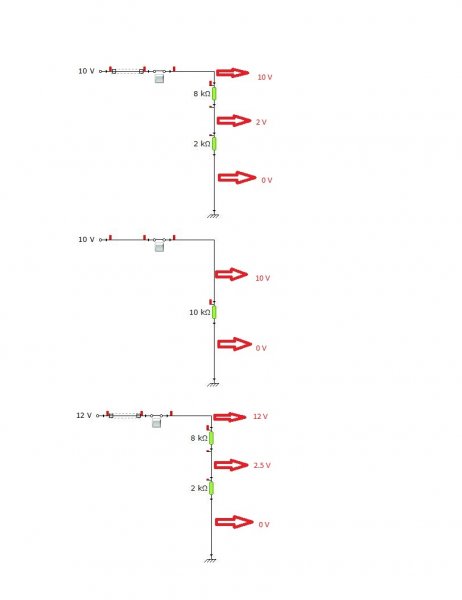

در مدار زیر چرا بدون دانستن مقدار امپر مقدار 10 ولت پس از عبور از مقاومت 8 کیلو اهم ، به 2 ولت کاهش می یابد یا بعبارتی 8 ولت از ولتاژ منبع کم می گردد و الباقی به مقاومت 2 کیلو رسیده و پس از آن ولتاژ 0 میگردد در صورتیکه اگر یک مقاومت معادل هر دو یعنی 10 کیلو اهم قرار دهیم مستقیما یک سر مقاومت 10 ولت و سر دیگر 0 ولت است و چرا با افزایش ولتاژ به 12 ولت مقدار کاهش ولتاژ از مقاومت 8 کبلویی برابر 9.5 ولت میشود ؟
مشاهده فایل‌پیوست 111842
درود
اگر شما قطر کمر و قد یکنفر را ندانید ولی بتوانید شلوار مناسبی برای این شخص مجهول الهویه توصیه کنید دراینصورت میتوانید بدون ولتاژ و جریان نیز مقاومت مناسبی برای مقصود موصوف پیشنهاد کنید.
لذا اگر منظور شما اینه که چگونه دو مقاومت برای تقسیم ولتاژ انتخاب کنیم ؟
دراینصورت اولا باید هدف مشخص باشه و ثانیا یکی از مقاومتها را با مقدار مناسبی انتخاب کنیم تا قادر به محاسبه مقاومت دوم بشیم
لذا اگه ولتاژ کل و ولتاژ دلخواه و یکی از مقاومتها مشخص باشه مقاومت دوم قابل محاسبه است
مثلا میخواهیم ولتاژ 5 ولت با جریان ناچیز را از 10 ولت بدست آوریم دراینصورت با توجه به جریان ناچیز ، یک مقاومت را 100 کیلو انتخاب می کنیم تا بی جهت موجب اتلاف قابل توجه انرژی نشیم و مقاومت دوم قابل محاسبه میشه که اونم 100 کیلو است
اما اگه 5 ولت با جریان زیاد نیاز داریم چاره ای جز تقبل اتلاف قابل توجه انرژی نداریم و لذا باید یکی از مقاومتها را 1 اهم انتخاب کنیم تا دومی هم محاسبه بشه که 1 اهم خواهد شد.
باین ترتیب همواره در بی باری هم 5 آمپر از این مقاومتهای 1 اهمی عبور میکنه که 5 ولت را با جریان زیاد برامون آماده کنه که بتونیم از این 5 ولت تا حدود 5/ آمپر جریان بکشیم که البته با جریان 5/ آمپر اندکی کمتر از 5 ولت میده که قابل اغماضه
چرا نمیونیم در جریان زیاد بجای 1 اهم از مقاومت 1 کیلو استفاده کنیم ؟
چون هر مقاومت به اندازه R*I ولتاژ را کم میکنه .
حالا اگه فقط 5 میلی آمپر (006/ آمپر ) از مقاومت 1 کیلو عبور کنه به اندازه 6 ولت از ولتاژ کم میکنه و 4 ولت بهمون میده که خیل کمتر از انتظاره
و اگه 01/ آمپر از آن عبور کنه 10 ولت کم میکنه و صفر ولت میده
و لذا هر گز نمیتونیم به هدفمون برسیم
بنابرین نمیتونیم از مقاومت 1 کیلو جریان قابل توجهی بگیریم و برای جریان زیاد ناگزیر به استفاده از مقاومت کوچیک 1 یا 5/ اهم و امثالهم هستیم
البته درک موضوعات مطروحه مستلزم آنست که ابتدا موضوعات متعددی از جمله آشنایی با رفتار مقاومت را درک کنید تا قادر به درک پدیده افت ولتاژ R*I باشید که در زمان کوتاه و با یک یا دو پست مقدور نیست .
و پس از درک رفتار مقاومت و پدیده R*I میتوانید پاسخ سوالات خود را درک کنید
اما بقرار معلوم اطلاعات شما درخصوص مقاومت و رفتار آن بسیار ناچیز است و به تبع آن درک R*I ( افت ولتاژ ) و درک پاسخ سوالات مطروحه قبل از درک مقدمات لازم میسر نیست .
سپاس
