سلام متقابل. ESR سنجی تقریبا مختص خازن های الکترولیت هست. اینکه می خواهید خازن های الکترولیت زیر یک میکرو فاراد را ارزیابی کنید عجیبه چون چند رنج خیلی محدود و کم استفاده هستند(مثل 0.22، 0.33، 0.47 و...) و به نظرم دانستن ESR آنها چندان اهمیت ندارد. اگر خازن های تانتالیوم را در نظر بگیریم، انقدر با کیفیت هستند که به راحتی خراب نمی شوند. خازن های پلی استر، MKT و عدسی هم ظرفیت خازنی پایینی دارند و ESR در آنها عامل مهمی محسوب نمی شود و خرابی در آنها بیشتر به صورت قطع شدن و یا اتصال کوتاه و نشتی و تغییر ظرفیت خودش را نشان می دهد و نیازی به تست ESR نیست. در ضمن دستگاه های تستر t4 و t7 در کل دستگاه های حرفه ای محسوب نمی شوند و ESR رنج های پایین رو اصلا نشان نمی دهند که بخواهیم نسبت به جدولی بسنجیم. از بزرگان سایت هم تقاضا دارم اگر اشتباه می کنم راهنمایی بفرمایند.

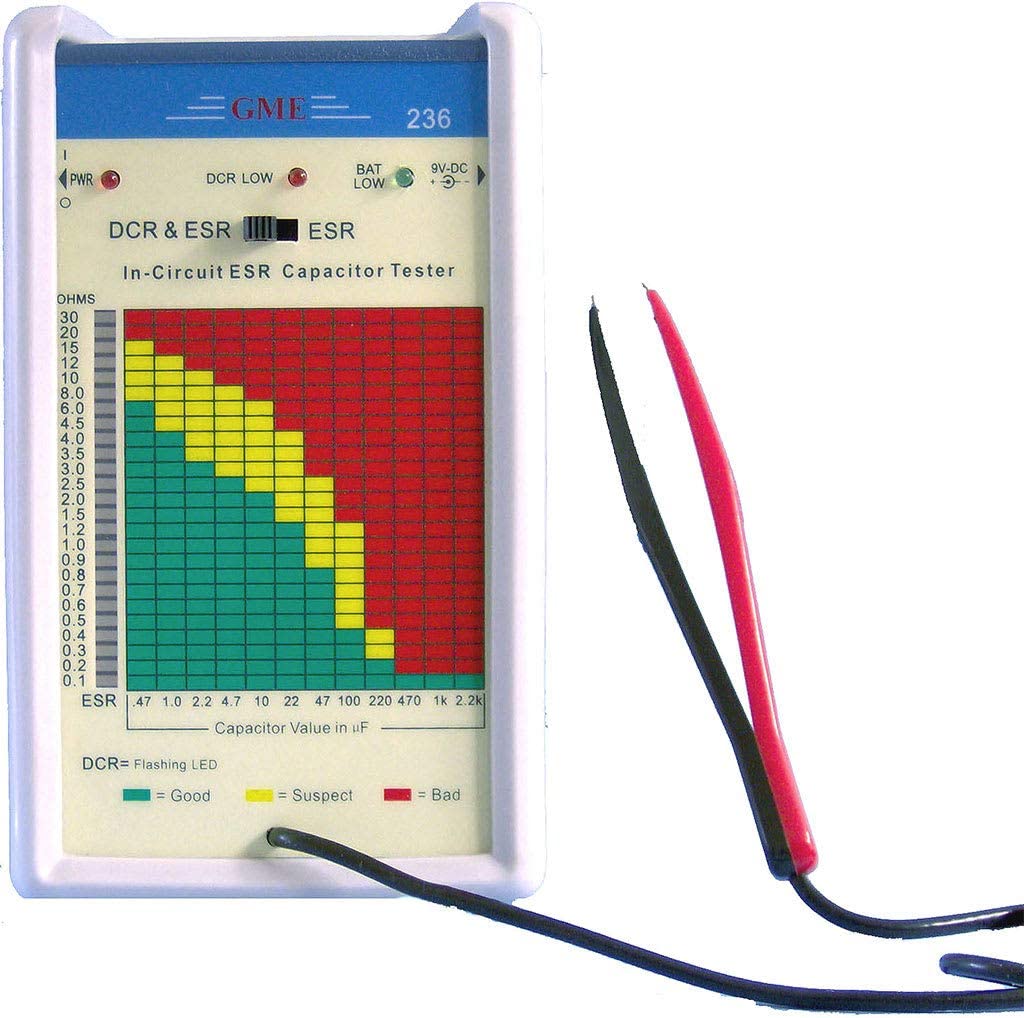

حتی در دستگاه ESR Meter حرفه ای شرکت GME آمریکا ، پایینترین رنج اندازه گیری 0.47 میکروفاراد هست.
【WIDE RANGE IN-CIRCUIT ESR & DCR TESTING】
- Tester meter measures ESR (equivalent Series Resistance) on capacitors range from 0.47µF to 2200µF, in or out of circuit
