سلام خدمت همکاران یه عدد پاور 12 20 امپر به نظر به علت قلع مردگی سلف دچار سوختگی ای سی و ماسفت و تعدادی مقاومت در اولیه شده و ثانویه مشکلی نداشت بعد از جای گذاری و معادل سازی قطعات الان ولتاژ 24 ولت میده و مقاومت دیودی اپتوکوپلر (مقاومت کاهنده جریان فتودیود) رو میسوزونه . اپتوکوپلر و tl431 رو تعویض کردم اما تغییری نکرد بایاس tl431 رو طبق فرمایش استاد غزال تغییر دادم و به مقاومت بزرگ تر یک مقاومت مساوی موازی کردم اما باز هم تغییری حاصل نشده امکان ناسازگاری بین قطعات اصلی و جایگذین وجود داره؟ به نظر شما مشکل از کجا میتونه باشه

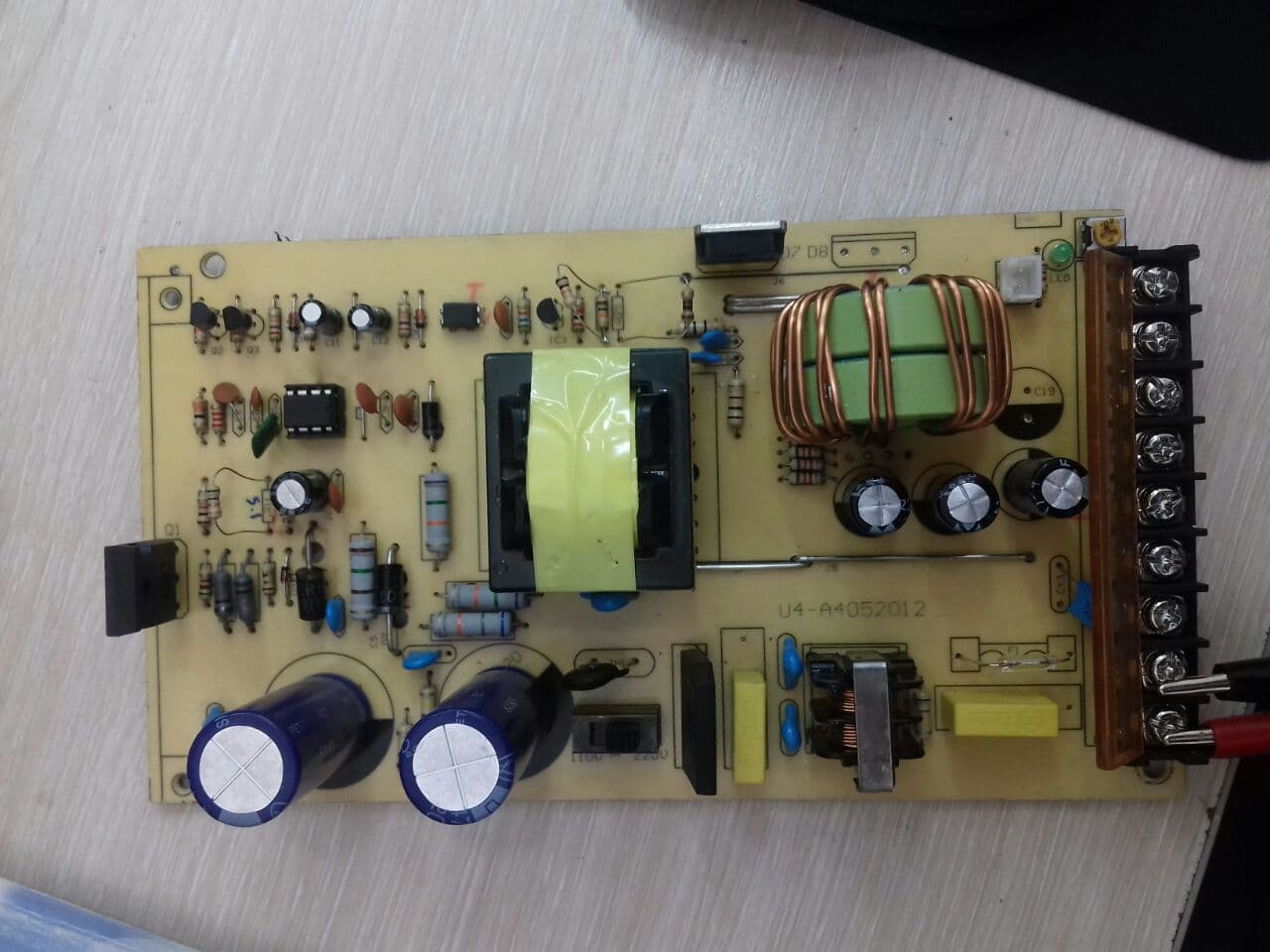

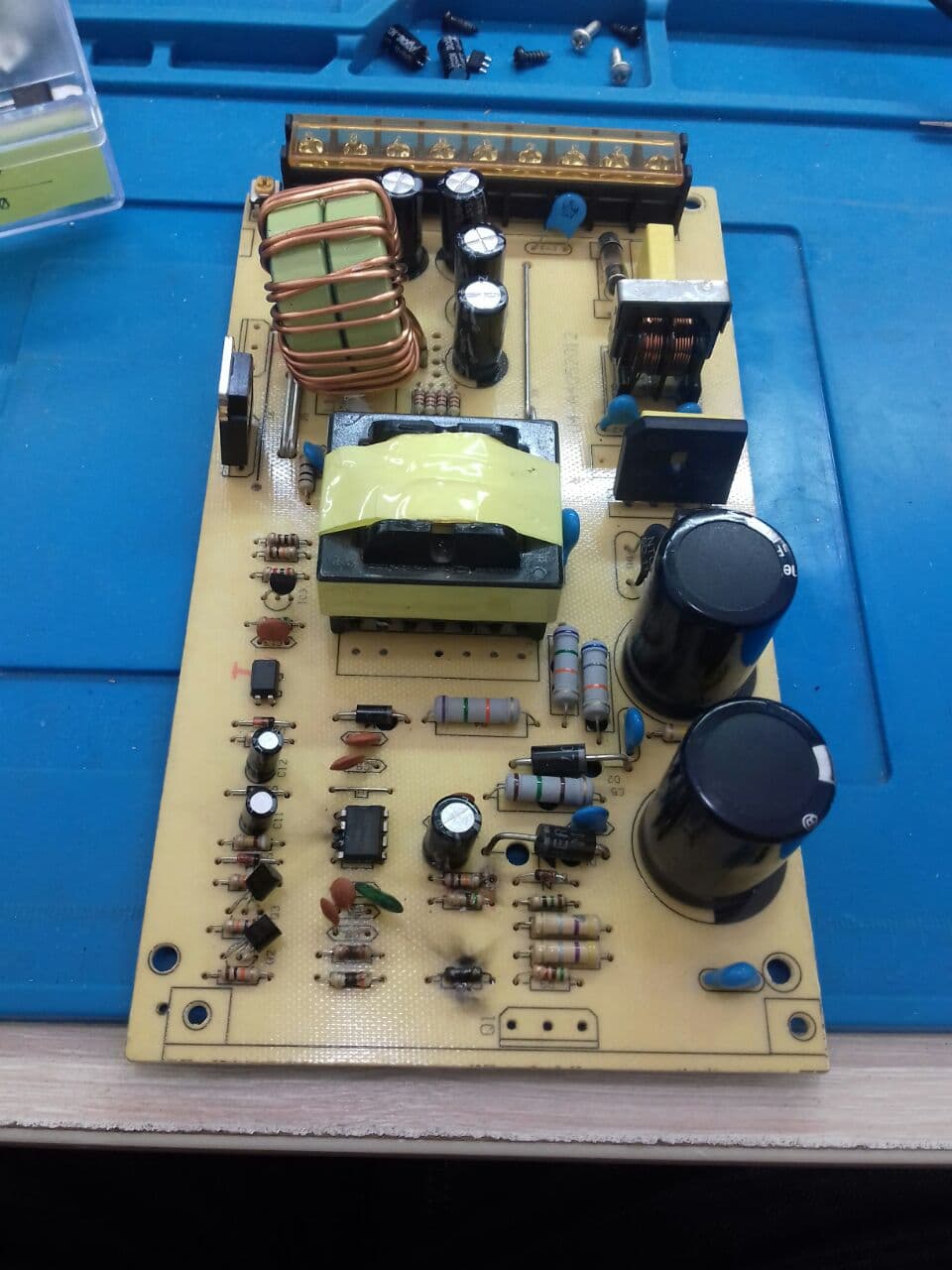

عکس زیر قبل و بعد از تعویض قطعات هست
مشاهده فایل‌پیوست 175525
مشاهده فایل‌پیوست 175526
به جای ماسفت 9nk90 ---> irfpc50
به جای ic ka3845d --> uc3845B
یک ترانزیستور 1015 هم سوخته بود که هر دو تعویض شد
و به جای مقاومت 30 اهم ، 33 اهم
به جای مقاومت 1 وات 0.47 یک اهم
وبه جای مقاومت 5.1 ، 5.6 قرار داده شده
مقدار تمام مقاومت های دیگر اولیه با رنگ ها مطابقت داشت پتانسومتر یک کیلو 850 اهم نشان می داد . خازن هم مقدار و esr مناسبی داشتند
که البته خازن های خروجی (ثانویه) 16 ولتی به علت ولتاژ 24 ولت دچار خرابی و بادکردگی شدند ولی سالم بودند
