آموزشی: تحلیل و عیب یابی تغذیه سوئیچینگ تابلوهای روان

[Poomm]

سلام
http://up.iranblog.com/files/1544754086.jpg
هر وقت فرصت کافی داشتید ایراد ها رو اعلام بفرمایید اصلاح کنم خودم هم یک دور دیگه کامل از روی تغذیه چک میکنم شاید جای اشتباه کرده باشم
ک حتما هم اشتباه زیاد داره
فقط قطعات قبل پل دیود متاسفانه جا نشد بکشم فکر نکنم نیازی هم باشه خازن ضربه گیر و چند قطعه قبل دیود پل بود
و پتانسیومتر تنظیم ولتاژ و چراغ ال ای ی البته جا برای اضافه کردن اینا دارن


سپاس فراوان از شما استاد بزرگوار



[غزال]

سلام http://up.iranblog.com/files/1544754086.jpg هر وقت فرصت کافی داشتید ایراد ها رو اعلام بفرمایید اصلاح کنم خودم هم یک دور دیگه کامل از روی تغذیه چک میکنم شاید جای اشتباه کرده باشم ک حتما هم اشتباه زیاد دارهفقط قطعات قبل پل دیود متاسفانه جا نشد بکشم فکر نکنم نیازی هم باشه خازن ضربه گیر و چند قطعه قبل دیود پل بود و پتانسیومتر تنظیم ولتاژ و چراغ ال ای ی البته جا برای اضافه کردن اینا دارن سپاس فراوان از شما استاد بزرگوار

درود
بابت زحمات فراوان و ارزنده ای که تحمل و تقبل فرمودی بینهایت سپاسگزارم
البته ایراداتی داره که بعدا رفع میکنیم
اما در نگاه اول امیتر Q5 نمیتونه فقط به خازن متصل باشه و احتمالا به گراند هم متصله
نحوه سیم پیچ ترانس هم اشکال داره اما بهمین صورت هم مفید و راهگشاست.
تصویر نقشه را بدون نور فلش بگیر و ارسال کن

بسیار تقدیر و سپاس



[Poomm]

سلام بله q5امیترش ب گراند هم متصل هست ولی فکر کردم چون ب منفی خازن بسته شده نیازی نیست از نماد گراند استفاده کنم
برای خانا بودنش باید اسکنش کنم و با فتوشاپ بعضی از جا ها رو اصلاح کنم مثلا داخل ۴۹۴ رو پاک کنم و مدار داخلی ای سی رو بکشم حالت ترانس ها رو ب دلیل اینکه خط ها رو از وسط شون رد کردم نمیشه ولی اولیه و ثانویه رو با دو رنگ ابی و قرمز کشیدم
پس هر جا گراند هست با نماد ایزوله مشخص می‌کنم
برام قابل درک شده تغذیه مثلاً rth2 و خود کیو پنج ک کارشون چیه ب چ درد میخورن من در عمل کاری با این تغذیه انجام ندادم جز متغیر کردنش ولی وقتی مدارش رو کشیدم ب بعضی عمل کرد ها پی بردم مثلاً rth2 تغذیه ک داغ کنه فن روشم میشه برام سوال بود ک کارش چیه و یا کیو پنج ک فکر کنم وقتی جریان بیشتر از تغذیه بکشیم فن رو سویچ کنه البته این رو دقیق نمی دونم ولی rth2رو عملاً تست با فندک داغش کردم فن روشن کرد
سپاس



[Poomm]

سلام استاد

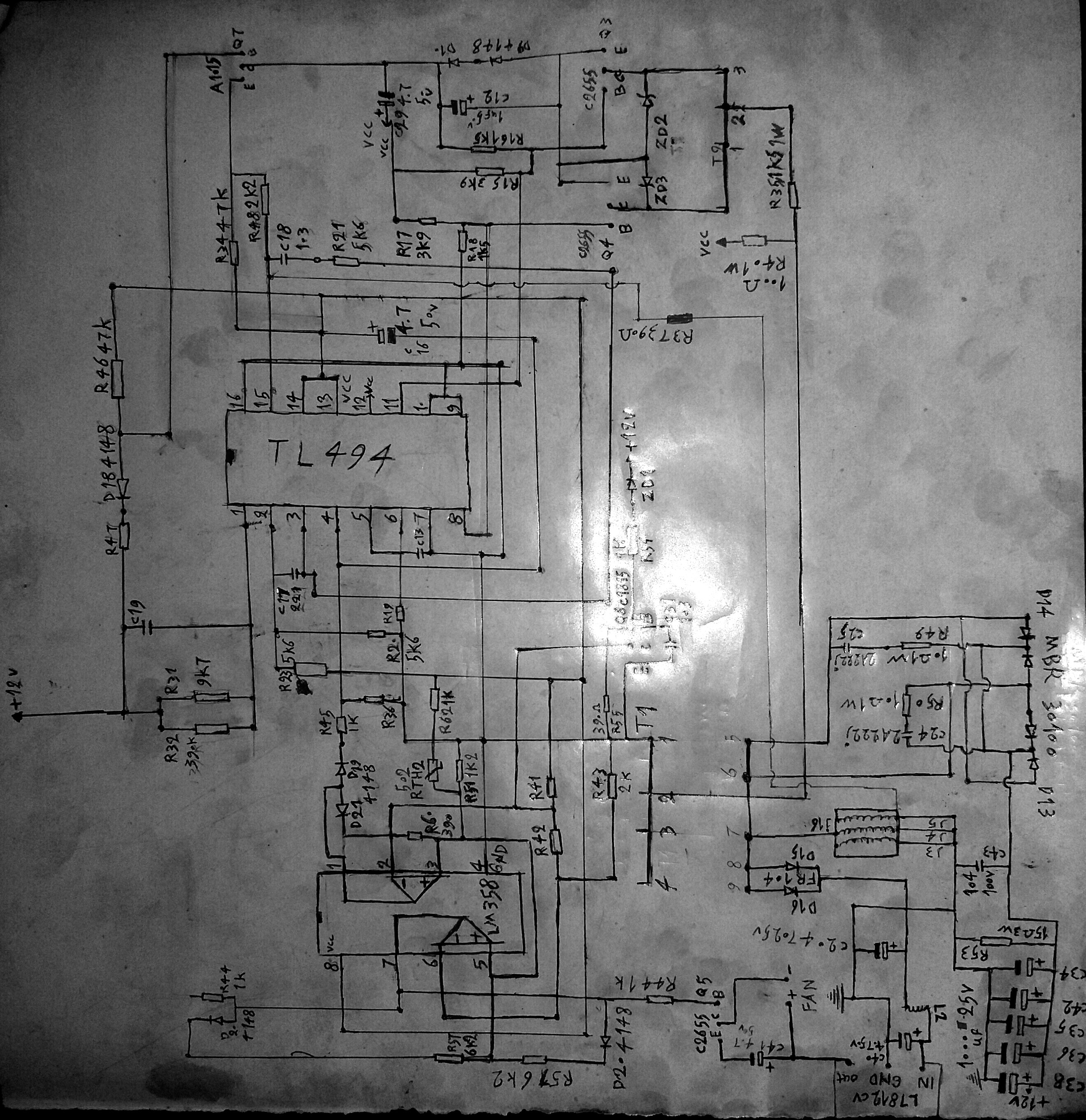

متاسفانه چند جا رفتم اسکن بگیرم اندازه اسکن شون a4بود و با دوربین گوشی ک میگیرم بدون فلاش کیفیت نداره و تار در میاد با فلاش گرفتم سعی خودم رو کردم بهتر از این در نمیاد ای کاش رو کاغذ معمولی کشیده بودم

http://up.iranblog.com/files/1544895659.jpg

تکمیل هست این متاسفانه یک کم انعکاس نور داره
سپاس



[غزال]

سلام استاد
متاسفانه چند جا رفتم اسکن بگیرم اندازه اسکن شون a4بود و با دوربین گوشی ک میگیرم بدون فلاش کیفیت نداره و تار در میاد با فلاش گرفتم سعی خودم رو کردم بهتر از این در نمیاد ای کاش رو کاغذ معمولی کشیده بودم

http://up.iranblog.com/files/1544895659.jpg

تکمیل هست این متاسفانه یک کم انعکاس نور داره
سپاس

درود

تیرگی تصویر بدون فلش ، اشکالی نداره بدون فلش هم عکس بگیر شاید بتونم درستش کنم
اما با توجه به ابهامات و تفاوت زیاد با نقشه تاپیک که کشف خطاها رو در زمان کوتاه ناممکن میکنه و لذا نمیتونم این نقشه را قاطعانه ملاک تحلیل قرار بدم لذا بعید میبینم قادر به تحلیل آن باشم.

البته از ارزش نقشه کم نمیکنه و فوق العاده زحمت کشیدی و فوق العاده مفید و موثره
بطوریکه با این نقشه خیلی راحت تر میتونم عیب هایی که در این تغذیه مطرح میشه کشف و برطرف کنم

باز هم سپاس و تقدیر فراوان



[Poomm]

سلام

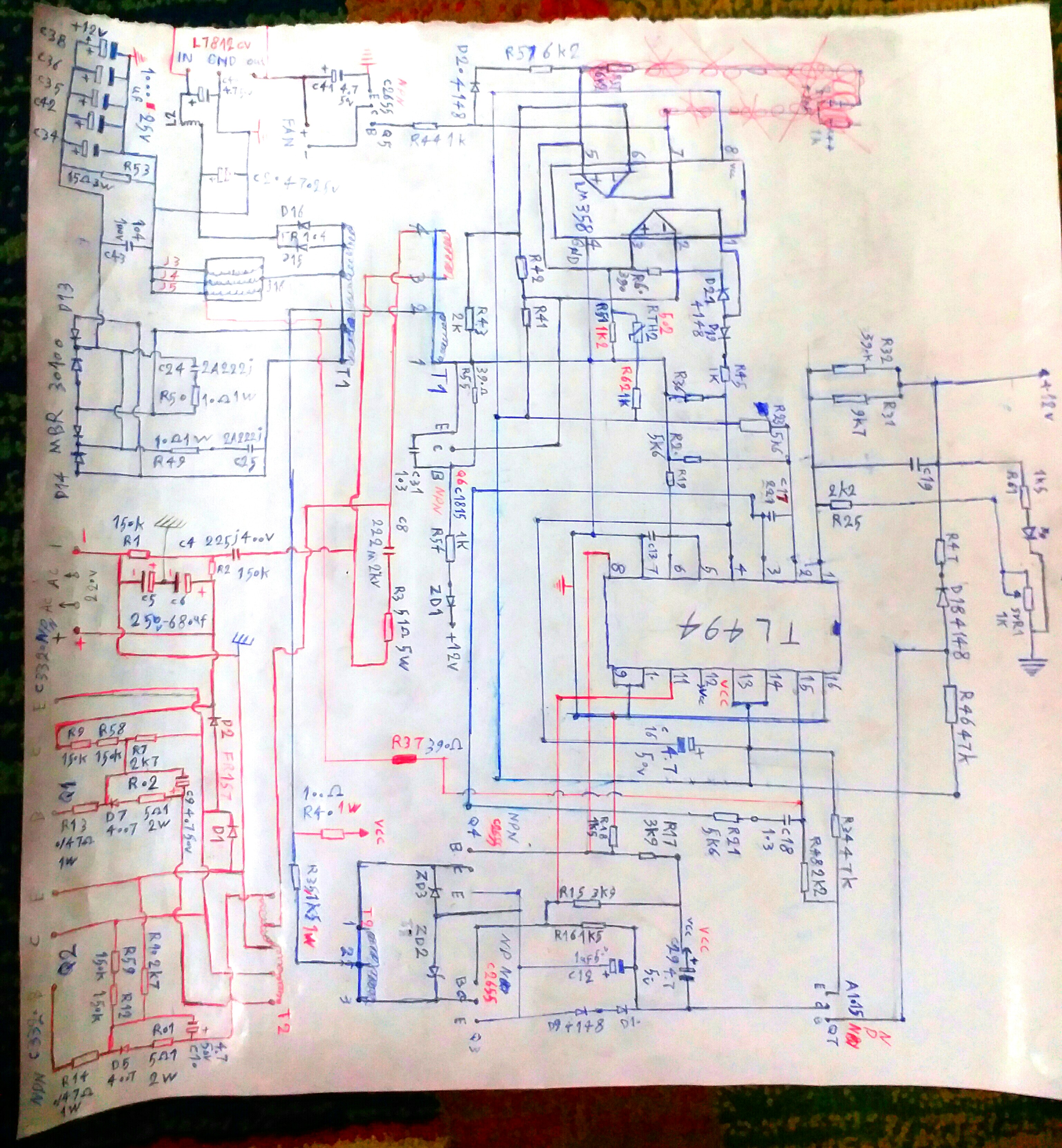

http://up.iranblog.com/files/1544866712.jpg
بدون فلاش
بله شباهت با نقشه تایپیک نداره اگر فرصت پیدا کنم با چند ترفند ساده میتونم انعکاس نور رو از بین ببرم و مقدار ها رو با سیستم تایپ کنم. متاسفانه زمان بر هست
البته تا اینجا هم خیلی چیزها ب لطف شما یاد گرفتم

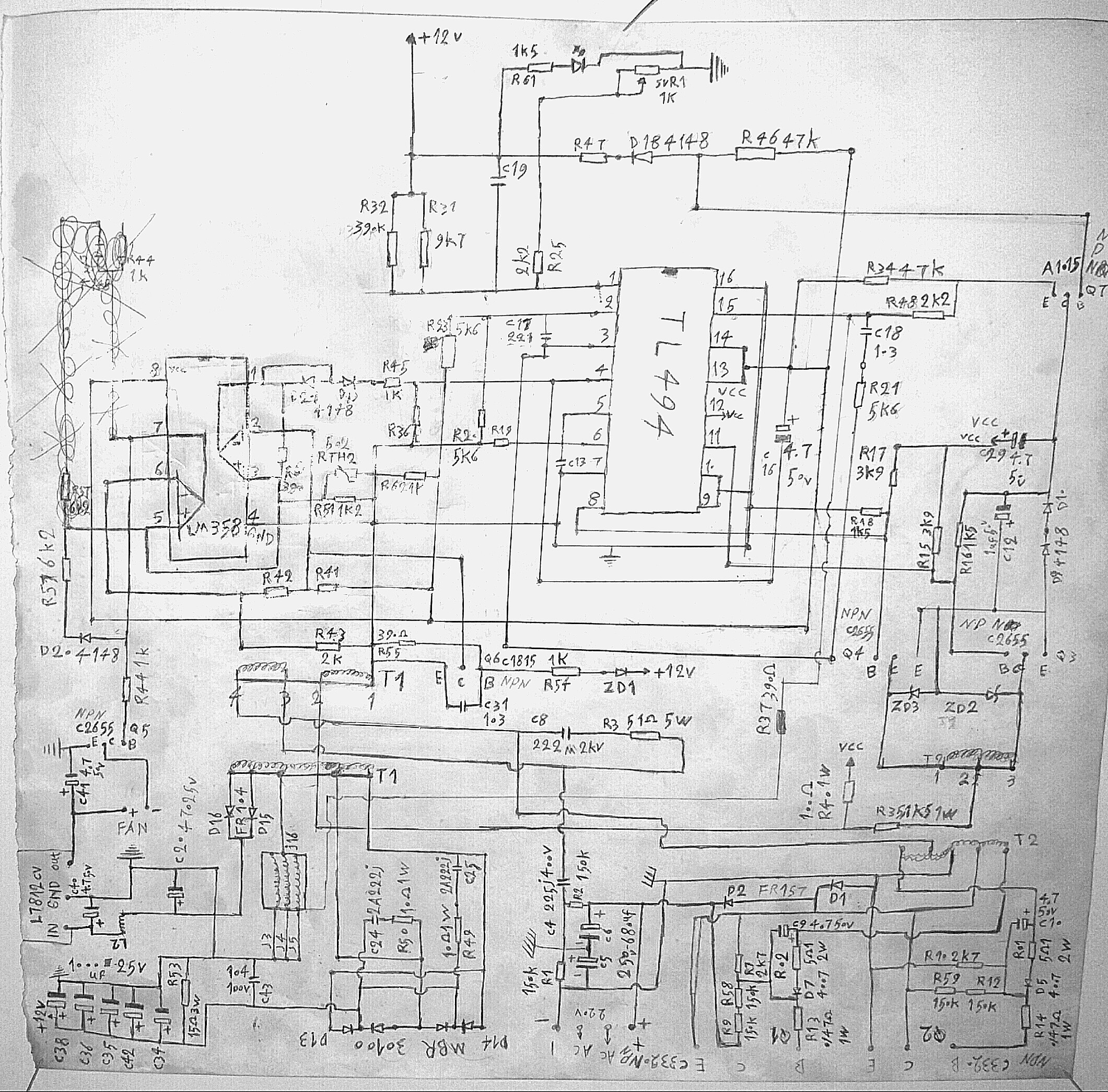

این هم یکی دیگه بدون فلاش از همه بهتر در اومد
ایراد این نقشه گراند ها ایزوله هستن ک با خط بهم وصل کردم الان فهمیدم باید با نماد مشخص میکردم ک پیچیده نباشه
باز هم تجربه شد برای بعدها

http://up.iranblog.com/files/1544836480.jpg
سپاس



[غزال]

سلامhttp://up.iranblog.com/files/1544866712.jpg بدون فلاش بله شباهت با نقشه تایپیک نداره اگر فرصت پیدا کنم با چند ترفند ساده میتونم انعکاس نور رو از بین ببرم و مقدار ها رو با سیستم تایپ کنم. متاسفانه زمان بر هستالبته تا اینجا هم خیلی چیزها ب لطف شما یاد گرفتماین هم یکی دیگه بدون فلاش از همه بهتر در اومدhttp://up.iranblog.com/files/1544836480.jpgسپاس

درود

بسیار عالی و خوبه
سپاس



[رسول21]

با سلام
یه پاور 12 ولت س30 امپر دارم نقشه اش مشابه نقشه تایپک هست
در حالت بدون اتصال مصرف کننده 12 ولت درسته ولی وقتی زیر بار میره ولتاژ افت میکنه
مشکل از کجاست؟؟؟؟؟



[رسول21]

با سلام
یه پاور 12 ولت س30 امپر دارم نقشه اش مشابه نقشه تایپک هست
در حالت بدون اتصال مصرف کننده 12 ولت درسته ولی وقتی زیر بار میره ولتاژ افت میکنه
مشکل از کجاست؟؟؟؟؟

خازنهای قسمت تغذیه ایسی مشکل دارند
یا مدار فید بک؟؟؟



[nishgon64]

سلام استاد غزال عزیز
هر جای انجمن میچرخم پست های شما را میخوانم و از خداوند برای شماسلامتی و طول عمر خواستارم
