آموزشی: تحلیل نقشه بسیار ساده نقطه جوش طراحی غزال

[غزال]

درود بر استاد غزال و پاسخ شیواتون.فقط یک سوال دیگه.این دو نقطه رو روی باتری موبایل یا باطری های شارژری به چه صورت قرار بدم که باتری اسیب نبینه و بتونم یک تکه ورق روی اونها جوش نقطه ای بزنم.بصورت یک بست دوپایه(قدیما روی دیوار میزدن و سیم رو نگه میداشت) بزنم روی اینا کفایت میکنه.ایا باتری موبایل رو جوش نقطه ای زدن خطرناک نیست؟خدا خیرتون بده استاد

درود

سوال خوبی مطرح فرمودی.
در قطعاتی که امکان قرار گرفتن دو الکترود روبروی هم وجود نداره ، یعنی نمیتونیم یک الکترود را زیر نقطه مورد نظر و دیگری را روی آن نقطه نگهداریم دراینصورت باید یک الکترود را در نزدیکترین محل به نقطه مورد نظر بنحوی نگهداری که سطح تماس زیاد باشه تا جریان از مساحت بیشتری عبور کنه و نقطه جوش در این محل اتفاق نیافته ولی نوک تیز الکترود دوم را روی نقطه مورد نظر فشار دهید و کلید استارت را بزنید تا جریان از نقطه و سطح ناچیزی عبور کنه و نقطه جوش در این محل اتفاق بیافته.

بنابرین در اینگونه قطعات باید فقط یکی از الکترودها نوک تیز باشه و نوک دیگری تیز نباشه و پهن و وسیع باشه.

باید بنحوی روی باطری نقطه جوش کنید که پوسته باطری را سوراخ نکنه ، زیرا نفوذ جوش به محتویات باطری منجر به تخریب باطری و بروز آتش خواهد شد ، لذا برای باطری های قابل شارژ از فشار ناچیز و حداقل جریان استفاده کنید .

اگه آزمایش و تجربه کنی ، خطاهای خود را برطرف میکنی .
نگران نباش روی قطعات زائد تست کن تا مهارت کافی حاصل بشه .
بنظر میرسه هنوز یکبار هم تست نکردی و اساسا هنوز مونتاژ هم نکردی .

سپاس



[nima.mhq]

درود

با توجه به اینکه نقشه نقطه جوش با همکاری و تست عملی علاقمندان محترم در تاپیک زیر طراحی و کلیه نقاط ضعف و نقائص اولیه آن رفع گردید

https://www.irantk.ir/threads/107068-راهنمایی-در-مورد-ساخت-دستگاه-نقطه-جوش-باطری
و حقیقتا برای جوشکاری نقطه جوش انواع صفحات ضخیم و نازک ازجمله جهت اتصال باطری های قابل شارژ قلمی با صفحات نازک و یا صفحات آهنی ضخیم کابینت آشپزخانه قابل استفاده است و بویژه که با قطعات بسیار ناچیز و اندک مونتاژ و آماده میگردد که علاوه بر کاهش هزینه ساخت موجب افزایش عمر آن نیز میگردد و ارزش و اهمیت آنرا افزایش میبخشد لذا با توجه به درخواست علاقمندان ، بشرح پست آتی تحلیل میگردد.

جایزه​

اگه کسی نقشه ساده تر با دقت و کیفیت مشابه طراحی کنه و یا از هر منبعی پیدا کنه ، بعنوان جایزه یکروز کامل بابت امور فنی در خدمتش هستم
.

سپاس

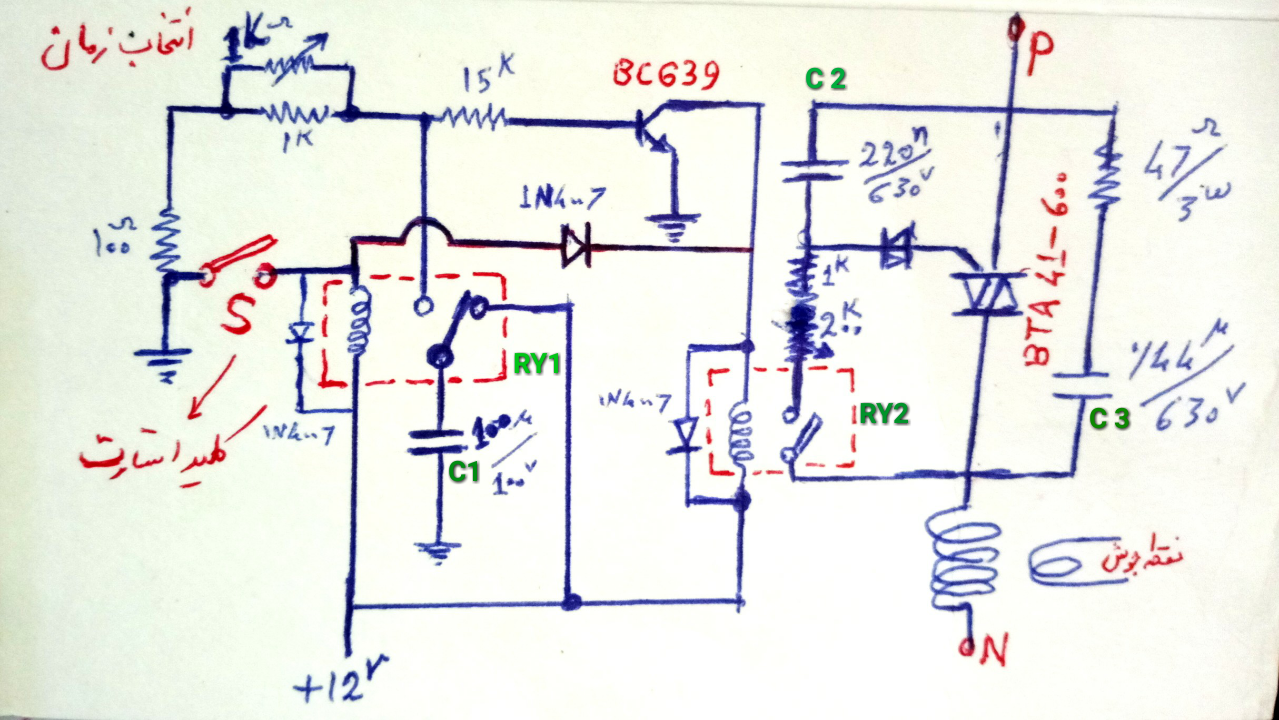

نقشه نهاییمشاهده فایل‌پیوست 171416

سلام خدمت استاد بزرگم .
مشتاقانه تحلیل ها و مطالب شما رو جذب میکنم و امیدوارم شاگرد لایقی براتون باشیم .
استاد عزیز م

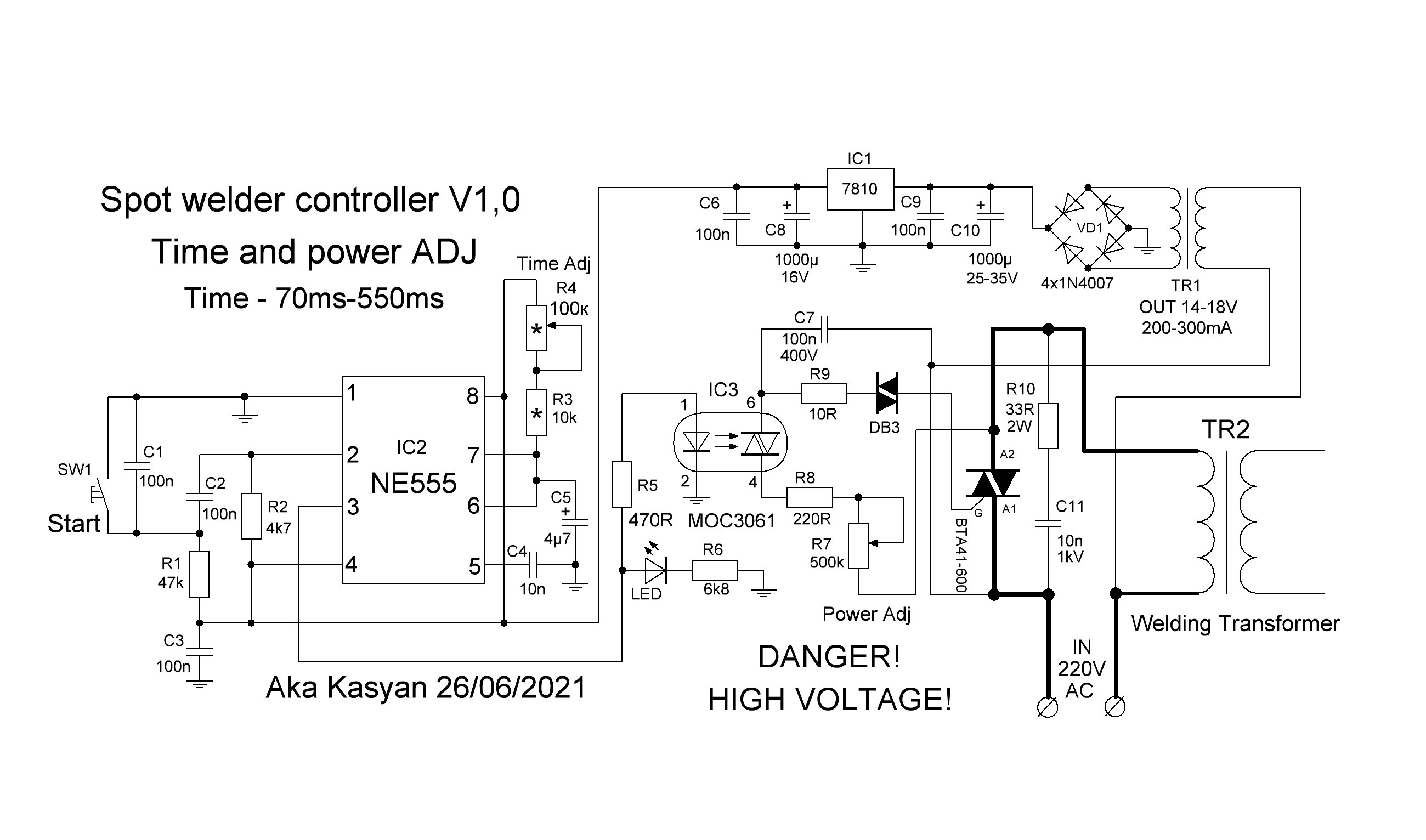

یکی از دوستان که از پسرعمو های جومونگ و از اهالی چوسان قدیم هست رو او اینترنت دنبال میکنم . ایشون یک نقشه مدار نقطه جوش گذاشته بودن که بی شباهت نبود تو ساختار . گفتم اینجا قرار بدم ببینید شما .
قدرت جوش و زمان ضربه انجام نقطه جوش قابل کنترل ه و ترانس هم دقیقا همون ترانس اهنی حدود ۵۰۰ وات .
ممنون از لطف و توجه شما.
همیشه پایدار باشید و خوشبخت .
راستی فایل مدار PCB و اطلاعات برا ساختنش هم هست اعلام بفرمایید اپلود کنم .



[غزال]

سلام خدمت استاد بزرگم .
مشتاقانه تحلیل ها و مطالب شما رو جذب میکنم و امیدوارم شاگرد لایقی براتون باشیم .
استاد عزیز م
یکی از دوستان که از پسرعمو های جومونگ و از اهالی چوسان قدیم هست رو او اینترنت دنبال میکنم . ایشون یک نقشه مدار نقطه جوش گذاشته بودن که بی شباهت نبود تو ساختار . گفتم اینجا قرار بدم ببینید شما .
قدرت جوش و زمان ضربه انجام نقطه جوش قابل کنترل ه و ترانس هم دقیقا همون ترانس اهنی حدود ۵۰۰ وات .
ممنون از لطف و توجه شما.
همیشه پایدار باشید و خوشبخت .
راستی فایل مدار PCB و اطلاعات برا ساختنش هم هست اعلام بفرمایید اپلود کنم .

درود

بابت اظهار لطف شما بسیار ممنون و سپاسگزارم .
اما بابت شباهت نقشه ای که پیوست فرمودید ، شباهتی قابل تصور نیست ، لطفا شباهت های مورد نظر را توضیح فرمایید.

سپاس



[armin-a]

تشکر استاد غزال عزیز و صبور.با تغذیه سوئیچینگ تست نکردم اما با ترانسها تست کردم.نقطه جوش ضعیف بود.حتما تست میکنم. خواستم با تجربیات شما عزیزان باسطح دانش بالاتر اینکارو کنم ه خدایی ناکرده باتریموبایل نترکه سمت صورتم وگرنه باتری شارژی که حله.سپاس مهندس غزال دوست داشتنی❤❤❤



[nima.mhq]

درود

بابت اظهار لطف شما بسیار ممنون و سپاسگزارم .
اما بابت شباهت نقشه ای که پیوست فرمودید و شباهتی قابل تصور نیست ، لطفا شباهت های مورد نظر را توضیح فرمایید.

سپاس

سلام .
ارادت خدمت استاد عزیزم . من یکم تو دستور زبان فارسی انگارشیرین میزنم . منظورم از شباهت این بود که این هم برا همین نقطه جوش زدن هست .. نه ساختار مدار .
استاد این مدار که من پیدا کردم تو قسمت ترانس جوش داره نوسان بالا تری رو روی نوسان برق ۲۲۰شبکه برق هم ایجاد میکنه ! ؟



[غزال]

تشکر استاد غزال عزیز و صبور.با تغذیه سوئیچینگ تست نکردم اما با ترانسها تست کردم.نقطه جوش ضعیف بود.حتما تست میکنم. خواستم با تجربیات شما عزیزان باسطح دانش بالاتر اینکارو کنم ه خدایی ناکرده باتریموبایل نترکه سمت صورتم وگرنه باتری شارژی که حله.سپاس مهندس غزال دوست داشتنی❤❤❤

درود

در این طراحی ، تغذیه سوئیچینگ وجود نداره و اساسا بدون تغییرات لازم ، با سوئیچینگ کار نمیکنه .

همانطور که تاکید کردم نقطه جوش نباید به محتویات باطری بویژه باطری موبایل نفوذ کنه .

سپاس



[غزال]

سلام .
ارادت خدمت استاد عزیزم . من یکم تو دستور زبان فارسی انگارشیرین میزنم . منظورم از شباهت این بود که این هم برا همین نقطه جوش زدن هست .. نه ساختار مدار .
استاد این مدار که من پیدا کردم تو قسمت ترانس جوش داره نوسان بالا تری رو روی نوسان برق ۲۲۰شبکه برق هم ایجاد میکنه ! ؟

درود

نقطه جوش مورد نظر تاپیک ، نوسانی تولید نمیکنه که بالاتر یا پایین تر از فرکانس برق شهر باشه.

سپاس



[armin-a]

مهندس جان درود.بالاخره با منبع تغذیه ال ای دی پاورسوپلای دوازده ولت 33.3 امپر اینکار رو انجام دادم.یک اتصال به بدنه و یک اتصال با نوک هویه 200وات که مسی بود کار انجام شداما فن پاور و ال ای دی در لحظه جوش خاموش میشد و اتصال کوتاه نشون میداد در خروجی و صدای سوئیچ زنی از داخل پاور به گوش میرسید.البته مس بلند نداشتم که نصف لوله خودکار باشه،حتما اونم تهیه میکنم و تست میکنم.جوش جرقه خوبی میزد ولی دوام کمی داشت و زود کنده میشد.ایا فلز ورق اهن نازک باید به الومینیوم بدنه باطری موبایل جوش بخوره یا شاید الومینیوم هست خوب نمیچسبه(کلا باتری های موبایل بدنه الومینیومی دارن).سعی کردم یک سر پاور که نوک هویه 200وات وصله با فشار روی باتری بره تابا تیزی نوکش جوش انجام بشه.ضمنا اینم بگم ترانس در خروجی اتصال قطع کن دارد.ممنون مهندس



[غزال]

مهندس جان درود.بالاخره با منبع تغذیه ال ای دی پاورسوپلای دوازده ولت 33.3 امپر اینکار رو انجام دادم.یک اتصال به بدنه و یک اتصال با نوک هویه 200وات که مسی بود کار انجام شداما فن پاور و ال ای دی در لحظه جوش خاموش میشد و اتصال کوتاه نشون میداد در خروجی و صدای سوئیچ زنی از داخل پاور به گوش میرسید.البته مس بلند نداشتم که نصف لوله خودکار باشه،حتما اونم تهیه میکنم و تست میکنم.جوش جرقه خوبی میزد ولی دوام کمی داشت و زود کنده میشد.ایا فلز ورق اهن نازک باید به الومینیوم بدنه باطری موبایل جوش بخوره یا شاید الومینیوم هست خوب نمیچسبه(کلا باتری های موبایل بدنه الومینیومی دارن).سعی کردم یک سر پاور که نوک هویه 200وات وصله با فشار روی باتری بره تابا تیزی نوکش جوش انجام بشه.ضمنا اینم بگم ترانس در خروجی اتصال قطع کن دارد.ممنون مهندس

درود

نقطه جوشی که تشریح کردی حساب کتاب نداره.
بله با باطری ماشین هم میتونی نقطه جوش بزنی ولی ثمری نداره.

عاقبت پاور شما صدمه می بینه.
پوسته باطری موبایل هم آلومینیم نیست.
و الومینیم نقطه جوش نمیگیره.

سپاس



[armin-a]

مهندس غزال عزیز ولی در پست 16 همین مطلب فرمودین با این پاورها امکانپذیره که نقطه جوش ابجاد کنم.من از اول هدف و لوازم کار رو ذکر کردم.سپاس
